7.1.4.2 Halbbrücke
Beispiel
Halbbrücke mit zwei aktiven DMS R
Vollbrücke ergänzt werden.
Kurzbeschreibung
Die DMS werden am Messobjekt auf einander gegenüberliegenden Seiten zur Messung der Biege-
beanspruchung aufgebracht. DMS R

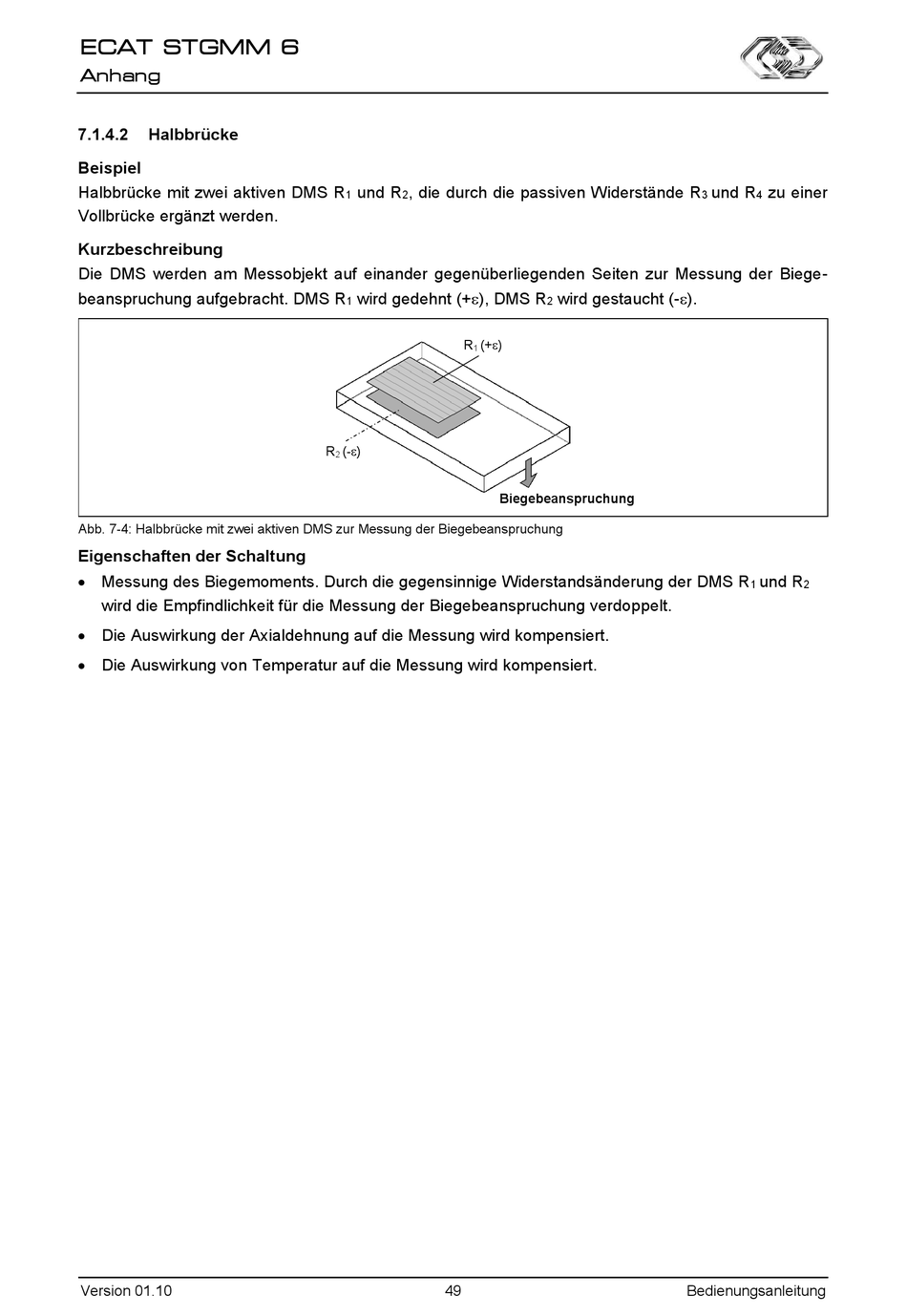

Abb. 7-4: Halbbrücke mit zwei aktiven DMS zur Messung der Biegebeanspruchung
Eigenschaften der Schaltung
 Messung des Biegemoments. Durch die gegensinnige Widerstandsänderung der DMS R
wird die Empfindlichkeit für die Messung der Biegebeanspruchung verdoppelt.
 Die Auswirkung der Axialdehnung auf die Messung wird kompensiert.
 Die Auswirkung von Temperatur auf die Messung wird kompensiert.
