4.3.2.3

Buchse Messeingang

Für die Messeingänge werden standardmäßig Buchsen vom Typ LEMO 1B verwendet. Für eine Aus-
stattung des Geräts mit einer anderen Buchse wenden Sie sich bitte an CSM. Für den Anschluss eines
Kabels an diese Buchse wird ein Stecker mit Steckereinsatz vom Typ FGG.1B.308.CLADxxxxx
benötigt. Der passende Stecker sowie ein Abschlussstecker können über CSM bezogen werden.
 ART1030403
 ART1030600
Buchse
Messeingang

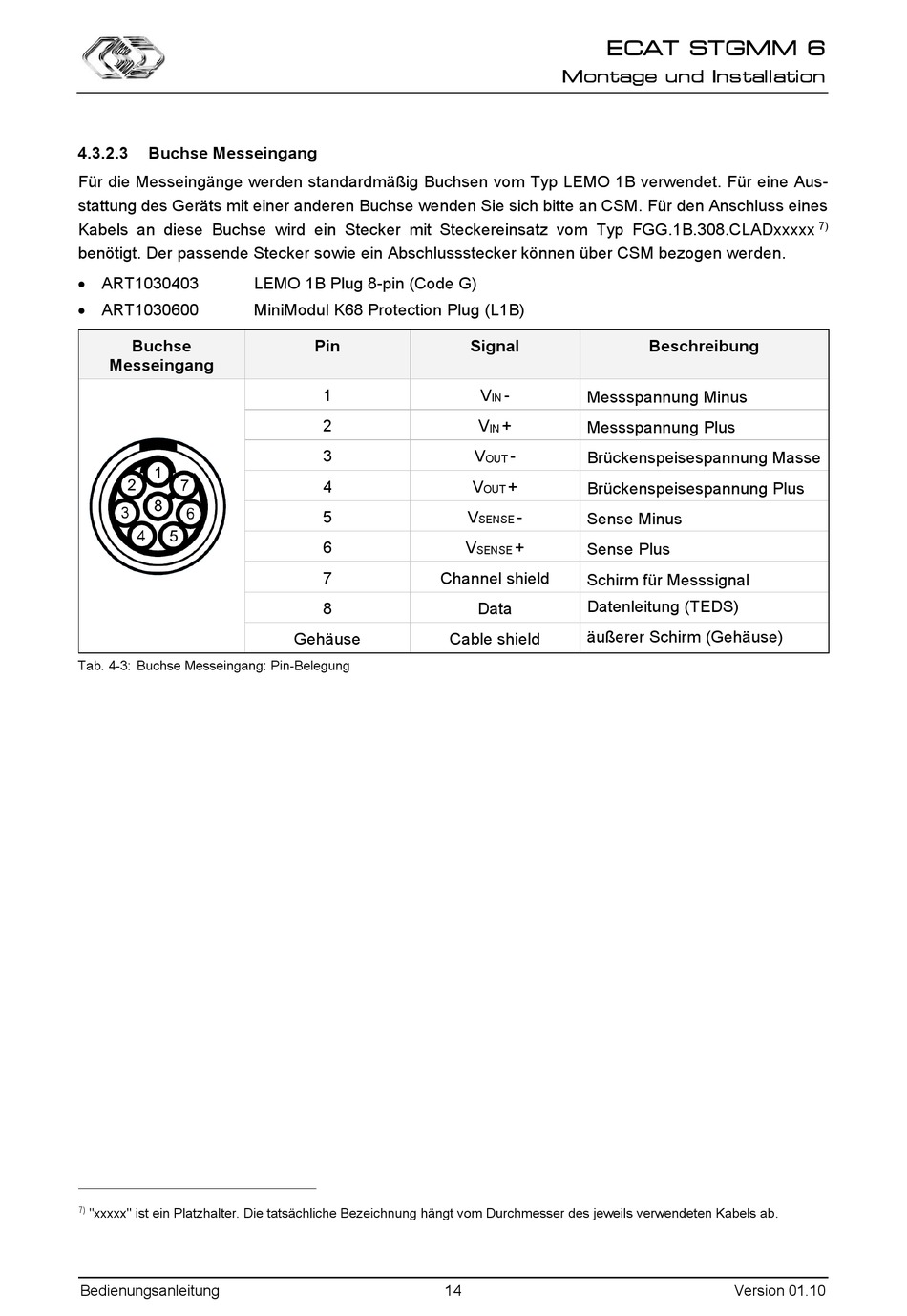

Tab. 4-3: Buchse Messeingang: Pin-Belegung

7) "xxxxx" ist ein Platzhalter. Die tatsächliche Bezeichnung hängt vom Durchmesser des jeweils verwendeten Kabels ab.
Bedienungsanleitung
LEMO 1B Plug 8-pin (Code G)
MiniModul K68 Protection Plug (L1B)
Pin
1
2
3
4
5
6
7
8
Gehäuse
ECAT STGMM 6
Montage und Installation
Signal
V -
Messspannung Minus
IN
V +
Messspannung Plus
IN
V -
Brückenspeisespannung Masse
OUT
V +
Brückenspeisespannung Plus
OUT
V -
Sense Minus
SENSE
V +
Sense Plus
SENSE
Channel shield
Schirm für Messsignal
Datenleitung (TEDS)
Data
äußerer Schirm (Gehäuse)
Cable shield
14
7)
Beschreibung
