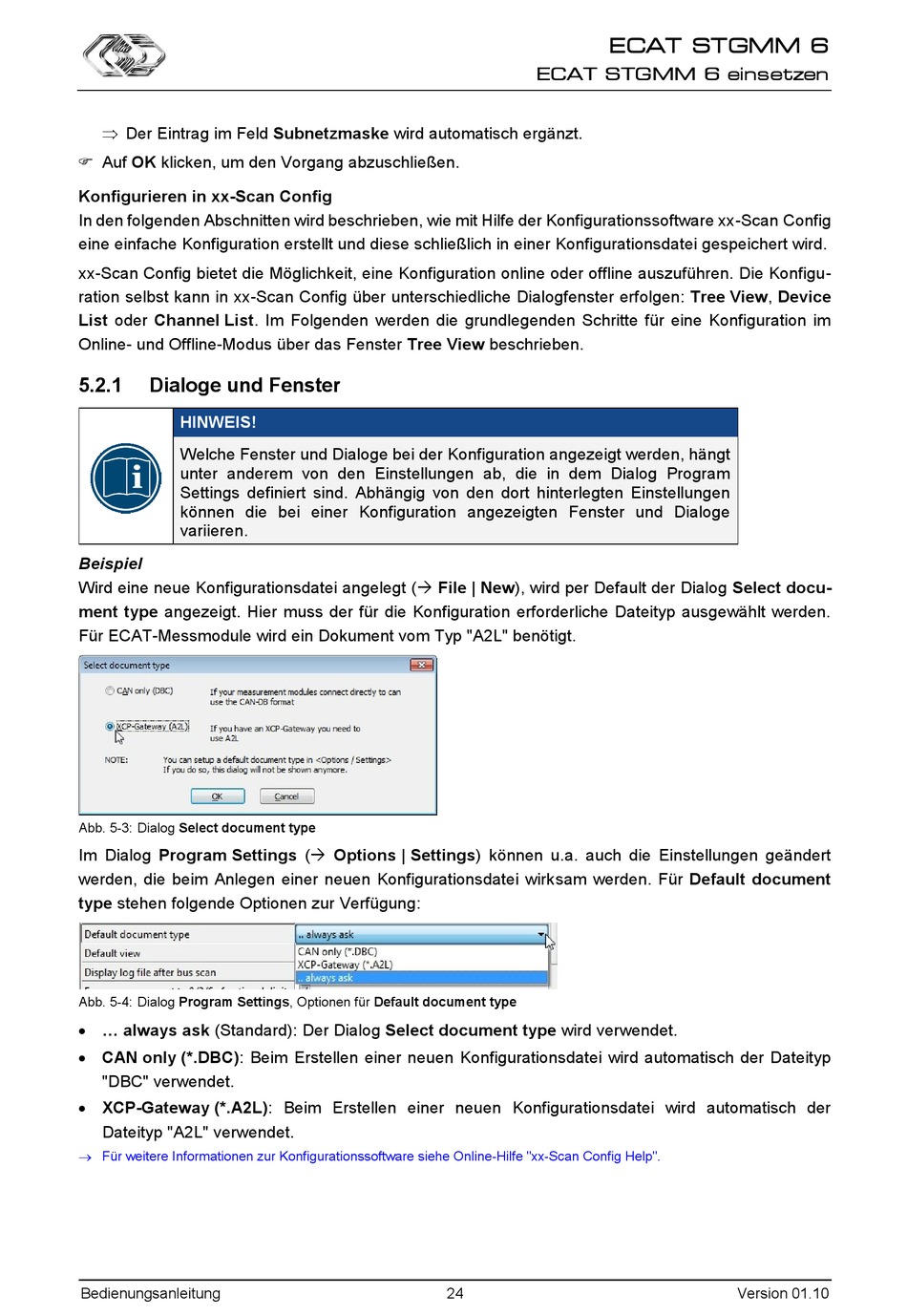

 Der Eintrag im Feld Subnetzmaske wird automatisch ergänzt.
 Auf OK klicken, um den Vorgang abzuschließen.
Konfigurieren in xx-Scan Config
In den folgenden Abschnitten wird beschrieben, wie mit Hilfe der Konfigurationssoftware xx-Scan Config
eine einfache Konfiguration erstellt und diese schließlich in einer Konfigurationsdatei gespeichert wird.
xx-Scan Config bietet die Möglichkeit, eine Konfiguration online oder offline auszuführen. Die Konfigu-
ration selbst kann in xx-Scan Config über unterschiedliche Dialogfenster erfolgen: Tree View, Device
List oder Channel List. Im Folgenden werden die grundlegenden Schritte für eine Konfiguration im
Online- und Offline-Modus über das Fenster Tree View beschrieben.
5.2.1

Dialoge und Fenster

HINWEIS!
Welche Fenster und Dialoge bei der Konfiguration angezeigt werden, hängt
unter anderem von den Einstellungen ab, die in dem Dialog Program
Settings definiert sind. Abhängig von den dort hinterlegten Einstellungen
können die bei einer Konfiguration angezeigten Fenster und Dialoge
variieren.
Beispiel
Wird eine neue Konfigurationsdatei angelegt ( File | New), wird per Default der Dialog Select docu-
ment type angezeigt. Hier muss der für die Konfiguration erforderliche Dateityp ausgewählt werden.
Für ECAT-Messmodule wird ein Dokument vom Typ "A2L" benötigt.

Abb. 5-3: Dialog Select document type

Im Dialog Program Settings ( Options | Settings) können u.a. auch die Einstellungen geändert
werden, die beim Anlegen einer neuen Konfigurationsdatei wirksam werden. Für Default document
type stehen folgende Optionen zur Verfügung:
Abb. 5-4: Dialog Program Settings, Optionen für Default document type
 ... always ask (Standard): Der Dialog Select document type wird verwendet.
 CAN only (*.DBC): Beim Erstellen einer neuen Konfigurationsdatei wird automatisch der Dateityp
"DBC" verwendet.
 XCP-Gateway (*.A2L): Beim Erstellen einer neuen Konfigurationsdatei wird automatisch der
Dateityp "A2L" verwendet.
 Für weitere Informationen zur Konfigurationssoftware siehe Online-Hilfe "xx-Scan Config Help".
