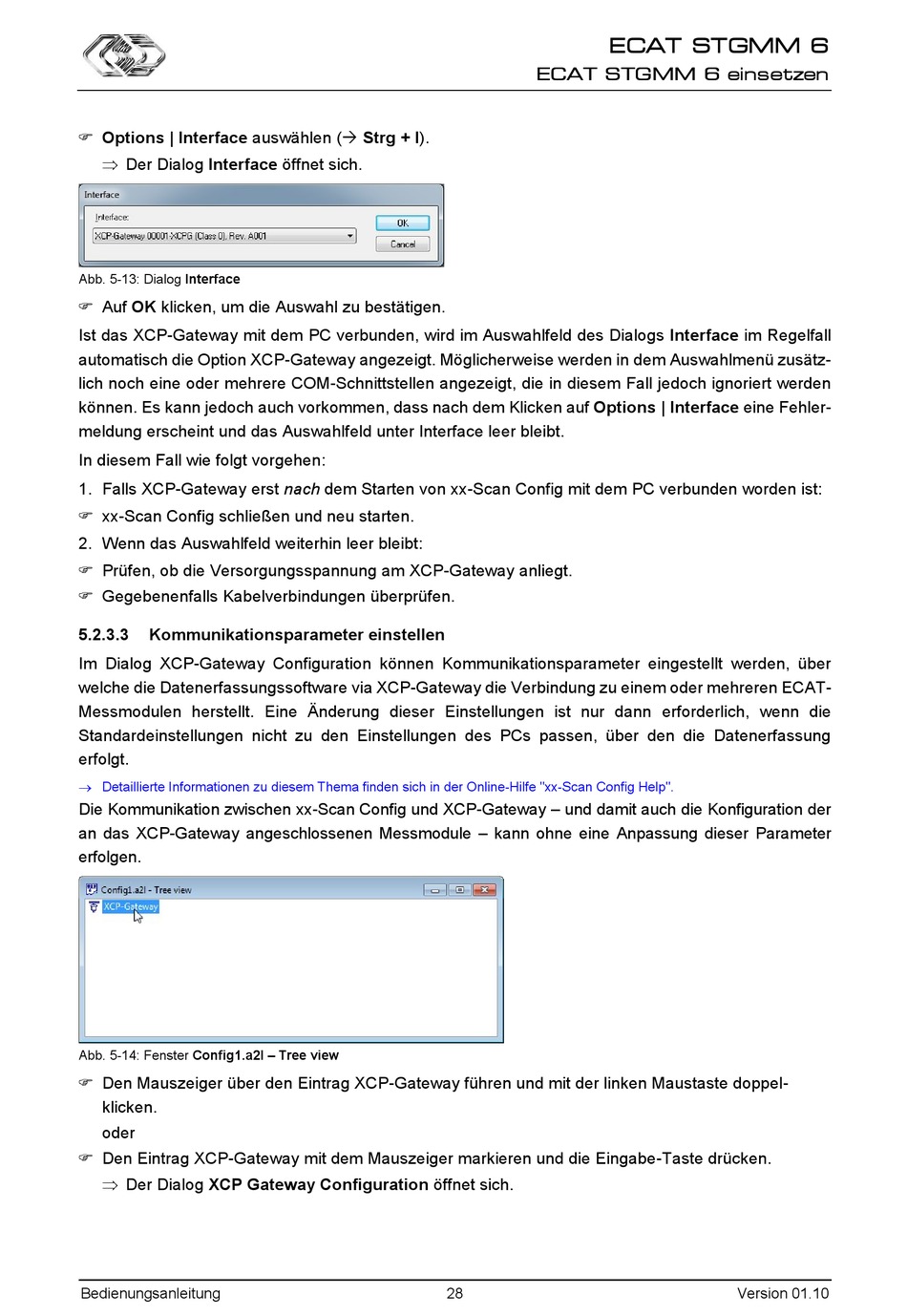

 Options | Interface auswählen ( Strg + I).
 Der Dialog Interface öffnet sich.

Abb. 5-13: Dialog Interface

 Auf OK klicken, um die Auswahl zu bestätigen.
Ist das XCP-Gateway mit dem PC verbunden, wird im Auswahlfeld des Dialogs Interface im Regelfall
automatisch die Option XCP-Gateway angezeigt. Möglicherweise werden in dem Auswahlmenü zusätz-
lich noch eine oder mehrere COM-Schnittstellen angezeigt, die in diesem Fall jedoch ignoriert werden
können. Es kann jedoch auch vorkommen, dass nach dem Klicken auf Options | Interface eine Fehler-
meldung erscheint und das Auswahlfeld unter Interface leer bleibt.
In diesem Fall wie folgt vorgehen:
1. Falls XCP-Gateway erst nach dem Starten von xx-Scan Config mit dem PC verbunden worden ist:
 xx-Scan Config schließen und neu starten.
2. Wenn das Auswahlfeld weiterhin leer bleibt:
 Prüfen, ob die Versorgungsspannung am XCP-Gateway anliegt.
 Gegebenenfalls Kabelverbindungen überprüfen.
5.2.3.3

Kommunikationsparameter einstellen

Im Dialog XCP-Gateway Configuration können Kommunikationsparameter eingestellt werden, über
welche die Datenerfassungssoftware via XCP-Gateway die Verbindung zu einem oder mehreren ECAT-
Messmodulen herstellt. Eine Änderung dieser Einstellungen ist nur dann erforderlich, wenn die
Standardeinstellungen nicht zu den Einstellungen des PCs passen, über den die Datenerfassung
erfolgt.
 Detaillierte Informationen zu diesem Thema finden sich in der Online-Hilfe "xx-Scan Config Help".
Die Kommunikation zwischen xx-Scan Config und XCP-Gateway – und damit auch die Konfiguration der
an das XCP-Gateway angeschlossenen Messmodule – kann ohne eine Anpassung dieser Parameter
erfolgen.
Abb. 5-14: Fenster Config1.a2l – Tree view
 Den Mauszeiger über den Eintrag XCP-Gateway führen und mit der linken Maustaste doppel-
klicken.
oder
 Den Eintrag XCP-Gateway mit dem Mauszeiger markieren und die Eingabe-Taste drücken.
 Der Dialog XCP Gateway Configuration öffnet sich.
