ECAT STGMM 6
Produktbeschreibung

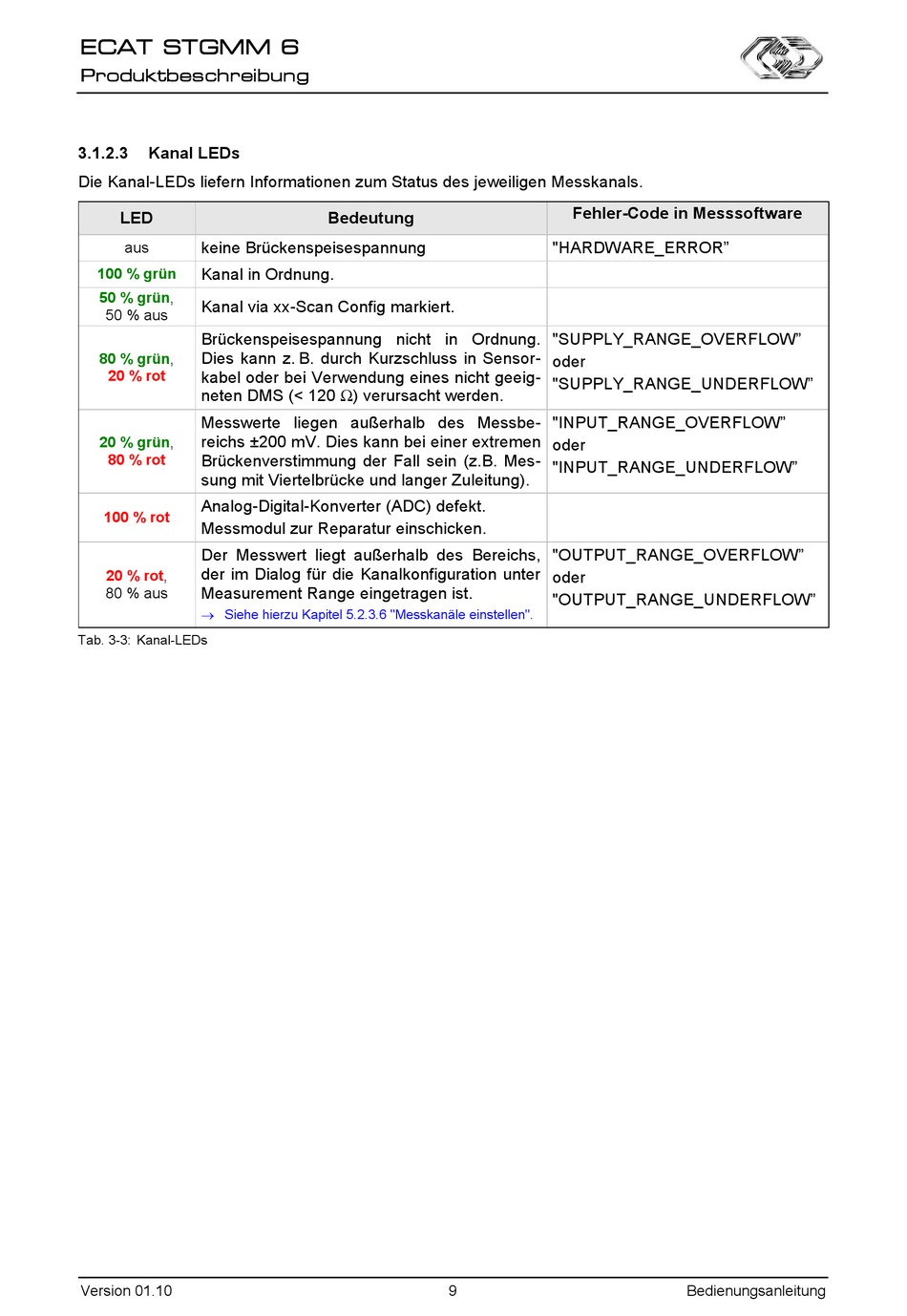

3.1.2.3
Kanal LEDs
Die Kanal-LEDs liefern Informationen zum Status des jeweiligen Messkanals.
LED
keine Brückenspeisespannung
aus
100 % grün
Kanal in Ordnung.
50 %
grün,
Kanal via xx-Scan Config markiert.
50 % aus
Brückenspeisespannung nicht in Ordnung.
Dies kann z. B. durch Kurzschluss in Sensor-
80 %
grün,
20 % rot
kabel oder bei Verwendung eines nicht geeig-
neten DMS (< 120 Ω) verursacht werden.
Messwerte liegen außerhalb des Messbe-
reichs ±200 mV. Dies kann bei einer extremen
20 %
grün,
80 % rot
Brückenverstimmung der Fall sein (z.B. Mes-
sung mit Viertelbrücke und langer Zuleitung).
Analog-Digital-Konverter (ADC) defekt.
100 % rot
Messmodul zur Reparatur einschicken.
Der Messwert liegt außerhalb des Bereichs,
der im Dialog für die Kanalkonfiguration unter
20 %
rot,
Measurement Range eingetragen ist.
80 % aus
Siehe hierzu Kapitel 5.2.3.6 "Messkanäle einstellen".
Tab. 3-3: Kanal-LEDs
Version 01.10
Bedeutung
0
Fehler-Code in Messsoftware
"HARDWARE_ERROR"
"SUPPLY_RANGE_OVERFLOW"
oder
"SUPPLY_RANGE_UNDERFLOW"
"INPUT_RANGE_OVERFLOW"
oder
"INPUT_RANGE_UNDERFLOW"
"OUTPUT_RANGE_OVERFLOW"
oder
"OUTPUT_RANGE_UNDERFLOW"
9
