- Seite 1 ECAT STGMM 6 Bedienungsanleitung Version 01.10 Innovative Mess- und Datentechnik...
-
Seite 3: Kontaktinformation
CSM bietet für seine Produkte Support an, der sich über den gesamten Produktlebenszyklus erstreckt. Aktualisierungen für die einzelnen Komponenten (z.B. Dokumentation, Konfigurationssoftware und Firmware) werden auf der CSM Website zur Verfügung gestellt. Um auf dem aktuellen Stand zu bleiben, empfiehlt es sich daher, den Download-Bereich der CSM Website wenigstens einmal pro Monat auf Aktualisierungen zu prüfen. - Seite 4 ECAT STGMM 6 Bedienungsanleitung Version 01.10 Bedienungsanleitung...
-
Seite 5: Inhaltsverzeichnis
Status LED ....................8 3.1.2.3 Kanal LEDs ....................9 MONTAGE UND INSTALLATION ..............10 Vor der Montage ......................... 10 ECAT STGMM 6 montieren ....................10 ECAT STGMM 6 installieren ....................12 4.3.1 Vor der Installation ....................12 4.3.2 Anschlüsse....................... 12 4.3.2.1... - Seite 6 Messungen mit Dehnungsmessstreifen (DMS) .............. 44 7.1.1 Was ist "Dehnung"? ....................44 7.1.2 Dehnungsmessstreifen .................... 44 7.1.3 DMS-Messungen mit Brückenschaltungen ............. 44 7.1.4 DMS-Messungen mit ECAT STGMM 6 ..............47 7.1.4.1 Vollbrücke ....................48 7.1.4.2 Halbbrücke ....................49 7.1.4.3 Diagonalbrücke ..................51 7.1.4.4 Halbbrücke mit Poisson-DMS ..............
-
Seite 7: Einleitung
ECAT STGMM 6 Einleitung Einleitung Zu dieser Bedienungsanleitung Diese Anleitung enthält wichtige Informationen zur Montage, Installation und Konfiguration des Produkts. Vor Installation und erstmaliger Inbetriebnahme sollte das gesamte Dokument sorgfältig gelesen werden. Symbole und Schreibkonventionen Symbol/Hinweis Bedeutung Anwendungsbeispiel Auf OK klicken, um die Eingabe zu ... -
Seite 8: Warnhinweis
ECAT STGMM 6 Einleitung Warnhinweis Ein Warnhinweis weist auf konkrete oder potentielle Gefahrensituationen hin. Bei Nichtbeachtung eines Warnhinweises drohen Verletzungs- oder Lebensgefahr für Personen und/oder Sachschäden. Diese Anleitung enthält Warnhinweise, die der Benutzer beachten muss, um einen sicheren Betrieb zu gewährleisten und Schaden von Personen und Gegenständen abzuwenden. -
Seite 9: Abkürzungsliste
Elektrostatische Entladung (ENG: ElectroStatic Discharge) MC Tool Measurement & Calibration Tool Dehnungsmessstreifen DMS (ENG: STrain Gauge) STGMM STrain Gauge-Scan MiniModul: CSM Messmodul für DMS-Messungen TEDS Sensor mit integriertem elektronischem Datenblatt ENG: Transducer Electronic Data Sheet Version 01.10 Bedienungsanleitung... -
Seite 10: Haftungsausschluss
Inhalt der Produktdokumentation können daher keinerlei Ansprüche an den Hersteller abgeleitet werden. CSM GmbH haftet nicht für technische bzw. redaktionelle Fehler oder fehlende Informationen. CSM GmbH übernimmt keinerlei Haftung für Schäden, die aus der unsachgemäßen Verwendung des Produkts und/oder der Nichtbeachtung der Produktdokumentation, insbesondere der Sicher- heitshinweise, resultieren. -
Seite 11: Sicherheitshinweise
Auf korrekte Installation achten. Gerät nur innerhalb der spezifizierten Arbeitsumgebung betreiben. Siehe Datenblatt "ECAT STGMM 6" für weitere Informationen. Verpflichtung des Betreibers Der Betreiber hat sicherzustellen, dass nur qualifiziertes und autorisiertes Personal mit der Hand- habung des Produkts betraut wird. Dies gilt für Montage, Installation und Bedienung. -
Seite 12: Produktbeschreibung

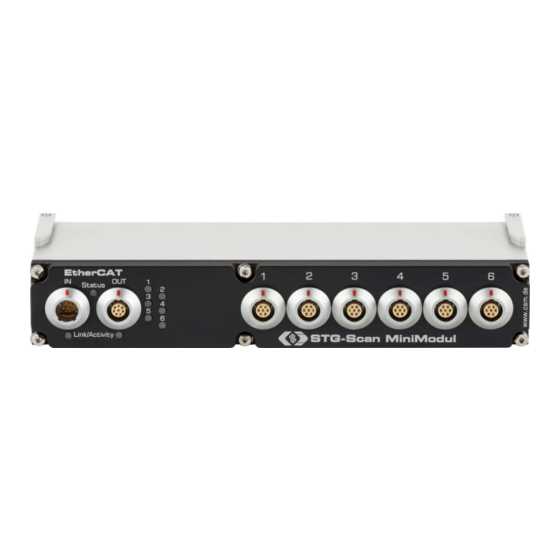

Siehe Datenblatt "ECAT STGMM 6" für weitere Informationen. Produktübersicht Das ECAT STGMM 6 ist ein EtherCAT-basiertes, robustes und extrem kompaktes Messmodul für DMS- Messungen. Es verfügt über sechs zeitsynchrone DMS-Eingänge und ist zu den Messmodulen der CSM MiniModul-Serie mechanisch kompatibel. Bis zu 25 Messmodule der ECAT MiniModul-Serie können an einem XCP-Gateway betrieben werden. -
Seite 13: Anschlüsse Und Komponenten
Die Angabe „M4 x 8 mm“ gilt für eine Standardmontage bei der Verwendung eines Montagewinkels aus dem Zubehörprogramm für CSM MiniModule. In diesem Fall dürfen nur Befestigungsschrauben mit einer Länge von 8 mm verwendet werden. In Kombi- nation mit anderen Befestigungsmaterialien müssen eventuell andere Schraubenlängen gewählt werden. -
Seite 14: Funktionsbeschreibung Led-Anzeigen
Indikator LEDs Link/Activity IN und OUT Die Indikator-LEDs zu den Buchsen IN und OUT (siehe Abb. 3-1) leuchten oder blinken, wenn das ECAT STGMM 6 mit einem XCP-Gateway oder einem weiteren ECAT-Messmodul elektrisch verbunden ist bzw. wenn Daten übertragen werden. Folgende Status sind möglich:... -
Seite 15: Kanal Leds
ECAT STGMM 6 Produktbeschreibung 3.1.2.3 Kanal LEDs Die Kanal-LEDs liefern Informationen zum Status des jeweiligen Messkanals. Fehler-Code in Messsoftware Bedeutung keine Brückenspeisespannung "HARDWARE_ERROR” 100 % grün Kanal in Ordnung. 50 % grün, Kanal via xx-Scan Config markiert. 50 % aus Brückenspeisespannung nicht in Ordnung. -
Seite 16: Montage Und Installation
Installation dennoch bestimmte grundlegende Anforderungen zu berücksichtigen. Vor der Montage ECAT STGMM 6 Messmodule sind mit einer GORE™-Membran und einer Entlüftungsnut ausgestattet. Diese werden für die Regulierung von Druck und Feuchtigkeit benötigt. Um die Funktionsfähigkeit des Geräts zu gewährleisten, dürfen Ventilationsöffnung und Entlüftungsnut in der Rückwand des Gehäuses (siehe Abb. - Seite 17 Modul eines Messmodulpakets werden mit jeweils einem Montagewinkel fixiert. Siehe Datenblatt "CSM MiniModul Zubehör" für weitere Informationen. Bei einer Standardmontage mit einem Montagewinkel aus dem Zubehörprogramm für CSM MiniModule dürfen nur Befesti- gungsschrauben mit einer Länge von "M4 x 8 mm" verwendet werden. In Kombination mit anderen Befestigungsmaterialien müssen eventuell andere Schraubenlängen gewählt werden.
-
Seite 18: Ecat Stgmm 6 Installieren
Für die Anschlussbuchse IN wird standardmäßig eine Buchse vom Typ LEMO 1B verwendet. Für die Ausstattung des Geräts mit einer anderen Buchse wenden Sie sich bitte an CSM. Für den Anschluss eines Kabels an diese Buchse wird folgender Stecker mit Buchseneinsatz benötigt: FGL.1B.308.CLLxxxxx ... -
Seite 19: Anschlussbuchse Out
Für die Anschlussbuchse OUT wird standardmäßig eine Buchse vom Typ LEMO 1B verwendet. Für eine Ausstattung des Geräts mit einer anderen Buchse wenden Sie sich bitte an CSM. Für den Anschluss eines Kabels an diese Buchse wird folgender Stecker mit Steckereinsatz benötigt: FGA.1B.308.CLAxxxxx ... -
Seite 20: Buchse Messeingang
Für die Messeingänge werden standardmäßig Buchsen vom Typ LEMO 1B verwendet. Für eine Aus- stattung des Geräts mit einer anderen Buchse wenden Sie sich bitte an CSM. Für den Anschluss eines Kabels an diese Buchse wird ein Stecker mit Steckereinsatz vom Typ FGG.1B.308.CLADxxxxx ... -
Seite 21: Dms Anschlussschemata
4.3.3.1 Vollbrücken in 4- und 6-Leitertechnik An den Messeingang eines ECAT STGMM 6 können Vollbrücken in 4- und 6-Leitertechnik ange- schlossen werden. Ob ein DMS in 4- oder 6-Leiter-Technik zu verwenden ist, hängt maßgeblich davon ab, welche Anforderungen an die Messgenauigkeit gestellt werden. Ist ein DMS mit langen Zuleitungen ausgestattet, kann durch den Kabelwiderstand ein Spannungsabfall verursacht werden, der bei der Verwendung eines DMS in 4-Leiter-Technik zu Messfehlern führt. -
Seite 22: Vollbrücke In 4-Leiter-Technik
ECAT STGMM 6 Montage und Installation 4.3.3.2 Vollbrücke in 4-Leiter-Technik + (4) + (6) SENSE + (2) - (1) V = 1-5 V Data (8) TEDS Interface - (5) SENSE - (3) Channel shield (7) Abb. 4-1: Anschlussschema Vollbrücke in 4-Leiter-Technik ... -
Seite 23: Vollbrücke In 6-Leiter-Technik
ECAT STGMM 6 Montage und Installation 4.3.3.3 Vollbrücke in 6-Leiter-Technik + (4) + (6) SENSE + (2) - (1) V = 1-5 V Data (8) TEDS Interface - (5) SENSE - (3) Channel shield (7) Abb. 4-2: Anschlussschema Vollbrücke in 6-Leiter-Technik ... -
Seite 24: Halbbrücke
ECAT STGMM 6 Montage und Installation 4.3.3.4 Halbbrücke In einer Halbbrückenschaltung wird eine Messbrücke durch zwei Festwiderstände zu einer Vollbrücke ergänzt, d.h. es sind nur zwei Teile der Messbrücke aktiv, die DMS R und R (siehe hierzu Abb. 4-3 und Abb. 4-4). -
Seite 25: Halbbrücke Mit "Free Factor
An ein EACT STGMM 6 können regulär Voll- und Halbbrücken angeschlossen werden. Für den Fall, dass eine Viertelbrücke angeschlossen werden soll, bietet ECAT STGMM 6 die Einstelloption Half- bridge with free factor. In Kombination mit einem externen Ergänzungswiderstand kann über diese Einstellung im Bedarfsfall auch eine Viertelbrücke an das Messmodul angeschlossen werden. -
Seite 26: Verbindungskabel Anschließen
Messmodulen sind jeweils Kabel in unterschiedlichen Längen erhältlich: Kabel zur Verbindung von EtherCAT-Modulen: ECAT K400-xxxx Kabel für die Verbindung des ECAT STGMM 6 mit dem PC und für den Anschluss an die Spannungs- versorgung: ECAT K420-xxxx HINWEIS! Abhängig von der Anzahl an Messmodulen und den Kabellängen ist mög-... -
Seite 27: Tab. 4-4: Anzahl An Messmodulen In Abhängigkeit Von Kabellänge Und Versorgungsspannung
Tab. 4-4 angegeben, ist eine zusätzliche Zwischeneinspeisung erforderlich. Eine Zwischeneinspeisung wird auch dann benötigt, wenn bei entsprechend höherer Leistungsauf- nahme der ECAT STGMM 6 Messmodule mehr Strom benötigt wird als die vorhandene Spannungsver- sorgung zur Verfügung stellen kann. Für weitere technische Informationen zum Thema "Verkettung von Mess- modulen im belasteten Zustand"... -
Seite 28: Ecat Stgmm 6 Einsetzen
Datenerfassungssystem Spannungs- Verbindungskabel versorgung K400-xxxx Abb. 5-1: Messaufbau mit drei ECAT STGMM 6 und einem XCP-Gateway Die Installation besteht aus folgenden Komponenten: 3 Messmodule ECAT STGMM 6 1 Protokollumsetzer XCP-Gateway 1 Spannungsversorgung 1 Datenerfassungssystem (PC) mit DAQ-Software (z. B. CANape, INCA, etc.) ... -
Seite 29: Ecat Stgmm 6 Konfigurieren
Für die Messmodulkonfiguration wird in Verbindung mit dem Protokollumsetzer XCP-Gateway die Windows-Anwendung xx-Scan Config verwendet. Dieses Programm befindet sich auf der CD, die im Lieferumfang von ECAT STGMM 6 enthalten ist. Die Konfiguration des Messmoduls kann auch über einen EtherCAT Master erfolgen. Als Konfigurationsprotokoll wird CANopen over EtherCAT (CoE) verwendet. -
Seite 30: Dialoge Und Fenster
ECAT STGMM 6 ECAT STGMM 6 einsetzen Der Eintrag im Feld Subnetzmaske wird automatisch ergänzt. Auf OK klicken, um den Vorgang abzuschließen. Konfigurieren in xx-Scan Config In den folgenden Abschnitten wird beschrieben, wie mit Hilfe der Konfigurationssoftware xx-Scan Config eine einfache Konfiguration erstellt und diese schließlich in einer Konfigurationsdatei gespeichert wird. -
Seite 31: Offline-Konfiguration
In den folgenden Abschnitten werden die Schritte für eine Konfiguration im Offline-Modus beschrieben. Für Kanal- und Modulkonfiguration siehe Kapitel 5.2.3.6 "Messkanäle einstellen" und 5.2.3.7 "ECAT STGMM 6 einstellen". xx-Scan Config starten. Das xx-Scan Programmfenster öffnet sich. File | New auswählen ( Strg + N). -
Seite 32: Abb. 5-8: Dialog Select Device Type
In diesem Dialog können Modulserien ausgewählt werden (ECAT ADMM oder ECAT STGMM 6), nicht aber spezifische Modulvarianten (wie z.B. ECAT ADMM 4 oder ECAT STGMM 6). Die Optionen in den Dialogen für die Geräte- und Kanalkonfiguration entsprechen jeweils der höchsten Aus- baustufe einer Messmodulserie. -
Seite 33: Online-Konfiguration
5.2.3.1 Konfiguration vorbereiten Vor Beginn einer Online-Konfiguration sicherstellen, dass ECAT STGMM 6 und XCP-Gateway korrekt verbunden sind xx-Scan Config auf dem PC installiert ist XCP-Gateway und der PC für die Datenerfassung korrekt verbunden sind Es wird empfohlen, stets die aktuellste Version von xx-Scan Config zu ver- wenden. -
Seite 34: Kommunikationsparameter Einstellen
ECAT STGMM 6 ECAT STGMM 6 einsetzen Options | Interface auswählen ( Strg + I). Der Dialog Interface öffnet sich. Abb. 5-13: Dialog Interface Auf OK klicken, um die Auswahl zu bestätigen. Ist das XCP-Gateway mit dem PC verbunden, wird im Auswahlfeld des Dialogs Interface im Regelfall automatisch die Option XCP-Gateway angezeigt. -
Seite 35: Abb. 5-15: Dialog Xcp Gateway Configuration, Registerkarte Configuration
ECAT STGMM 6 ECAT STGMM 6 einsetzen Die Registerkarte Configuration dient der Einstellung der XCP-Gateway Verbindungsparameter. Abb. 5-15: Dialog XCP Gateway Configuration, Registerkarte Configuration Im Bereich Parameters for Connection können folgende Einstellungen vorgenommen werden: IP: In dieses Feld wird die fixe IP-Adresse für das XCP-Gateway eingetragen. xx-Scan Config weist standardmäßig die Adresse 192.168.100.3 zu (Host + 2) -
Seite 36: Neue Konfigurationsdatei Anlegen
ECAT STGMM 6 ECAT STGMM 6 einsetzen Über Load License File wird der Dialog Öffnen aufgerufen, über den eine Lizenzdatei (*.lic) aus- gewählt und geladen werden kann. Über Write werden die aktuell geladenen Lizenzinformationen auf das XCP-Gateway übertragen. -
Seite 37: Scan Bus" Und "Auto-Configuration
ECAT STGMM 6 ECAT STGMM 6 einsetzen 5.2.3.5 "Scan Bus" und "Auto-Configuration" Im nächsten Schritt wird geprüft, welche Messmodule an den Bus angeschlossen sind. Hierfür stehen die Funktionen Scan Bus und Auto-Configuration zur Verfügung. Mit beiden Funktionen lassen sich an den Bus angeschlossene Messmodule erkennen und die gespeicherten Konfigurationen auslesen. -
Seite 38: Abb. 5-21: Menü File | Auto-Configuration
ECAT STGMM 6 ECAT STGMM 6 einsetzen Auto-Configuration ausführen Ähnlich wie bei der Funktion Scan Bus wird mit der Funktion Auto-Configuration der Bus auf ange- schlossene Messmodule gescannt. Wird die Funktion Auto-Configuration verwendet, ist es nicht erforderlich, zuvor eine neue Konfigu- rationsdatei anzulegen, da diese beim Ausführen der Funktion automatisch generiert wird. -
Seite 39: Abb. 5-23: Auto-Configuration: Anzeige Resultat
ECAT STGMM 6 ECAT STGMM 6 einsetzen Abb. 5-23: Auto-Configuration: Anzeige Resultat In einem weiteren Fenster erscheint eine Meldung, die angibt, wie viele Messmodule erkannt und ob eventuell Änderungen an der Konfiguration vorgenommen worden sind. Abb. 5-24: Meldung: "Auto-Configuration ausgeführt"... -
Seite 40: Messkanäle Einstellen
Es öffnet sich folgender Dialog: Abb. 5-27: Dialog für Messkanalkonfiguration Erforderliche Einstellungen vornehmen (siehe Tabelle "Kanalkonfiguration ECAT STGMM 6"). Auf OK klicken, um den Dialog zu schließen. Für die Konfiguration der übrigen Messkanäle wie oben beschrieben vorgehen Bedienungsanleitung Version 01.10... -
Seite 41: Abb. 5-28: Eingabefeld Measurement Range: Anz. Minimal- Und Maximalwert
Eingabefeld für Freitext, z.B. Hinweis/Kommentar zur Kanalkonfiguration; Comment Keine Beschränkung verwendbarer Zeichen (max. 100 Zeichen) In diesem Pulldown-Menü können wahlweise die Messeinheiten "mV/V" oder "µm/m" eingestellt werden. ECAT STGMM 6 misst die Brückenspeisespannung und die Messspannung V und berechnet daraus den Quotienten für die Brückenverstimmung V in der Messeinheit "mV/V". -
Seite 42: Funktion
Über den Befehl File | Auto-Scale besteht zudem die Möglichkeit, den Dialog Bridge Balancing für die gleichzeitige Be- arbeitung aller sechs Kanäle eines ECAT STGMM 6 Messmoduls aufzurufen. Die Optionen TEDS und Document werden im Abschnitt "Bridge Balancing-Einstellung übertragen" erklärt. -
Seite 43: Abb. 5-32: Dialog Bridge Balancing, Statusmeldung "Autoscale Finish
Auf Fertig stellen klicken, um den Nullabgleich abzuschließen. Der berechnete Kompensationswert wird im Feld Bridge Balancing angezeigt. ECAT STGMM 6 verfügt über einen abschaltbaren Butterworth Filter 6. Ordnung. Die im Pulldown-Menü zur Verfügung stehenden Optionen sind abhängig von der Abtastrate bzw. -
Seite 44: Abb. 5-33: Pulldown-Menü Dms-Werkstoff
ECAT STGMM 6 ECAT STGMM 6 einsetzen Feld Funktion Hinweis: Dieses Feld steht nur zur Verfügung, wenn unter Measurement Unit die Messeinheit "µm/m" eingestellt und unter Bridge Type eine der folgenden Optionen ausgewählt ist: Half bridge with transverse STG ... -
Seite 45: Ecat Stgmm 6 Einstellen
Mit linker Maustaste auf den Geräteeintrag doppelklicken. oder Geräteeintrag mit dem Mauszeiger markieren und die Eingabetaste drücken. Folgender Dialog öffnet sich: Abb. 5-35: Dialog für Messmodul-Konfiguration (ECAT STGMM 6) Dieser Dialog umfasst folgende Optionen: Version 01.10 Bedienungsanleitung... -
Seite 46: Abb. 5-36: Sicherheitsabfrage "Bisherige Konfiguration Überschreiben
ECAT STGMM 6 ECAT STGMM 6 einsetzen Bei einer Online-Konfiguration wird nach dem Ausführen von Scan Bus oder Auto-Configuration im Feld Serial No. die ermittelte Seriennummer angezeigt. Bei einer Offline-Konfiguration besteht die Möglichkeit, in dieses Feld die Seriennummer des Messgerätes einzugeben, für das die Konfiguration erstellt wird. -
Seite 47: Konfiguration In A2L-Datei Speichern
ECAT STGMM 6 ECAT STGMM 6 einsetzen Messwerte überprüfen Um die Plausibilität der Messungen zu überprüfen, kann außerdem noch ein Test durchgeführt werden. Auf Measure klicken (siehe Abb. 5-35). Das Fenster Measurement Values öffnet sich. Abb. 5-37: Fenster Measurement Values ... -
Seite 48: Abb. 5-40: Dialog Save As
ECAT STGMM 6 ECAT STGMM 6 einsetzen A2L-Datei speichern File | Save auswählen ( Strg + S). Der Dialog Save As öffnet sich. Abb. 5-40: Dialog Save As HINWEIS! Der Dialog Save As öffnet sich nur beim erstmaligen Speichern einer Konfi- gurationsdatei mit dem Menübefehl Save. -
Seite 49: Wartung, Reparatur Und Reinigungshinweise
Wartung, Reparatur und Reinigungshinweise Wartung, Reparatur und Reinigungshinweise Wartung und Reparatur Vor der Auslieferung wird jedes ECAT STGMM 6 Messmodul kalibriert und durchläuft eine Endprüfung. Dies wird durch einen Kalibrieraufkleber dokumentiert, das auf der Rückseite des Modulgehäuses aufgebracht wird. Abb. 6-1: Gehäuse ECAT STGMM 6 (Slide Case SCL): Rückseite mit Kalibrieraufkleber (1) Um Betriebssicherheit und Funktionalität zu gewährleisten, bietet CSM für ECAT STGMM 6 Mess-... -
Seite 50: Anhang
ECAT STGMM 6 Anhang Anhang Messungen mit Dehnungsmessstreifen (DMS) 7.1.1 Was ist "Dehnung"? Wenn auf ein Messobjekt eine äußere Kraft einwirkt, dann wird in Abhängigkeit von der Kraftrichtung in diesem Messobjekt eine Zug- oder Druckspannung hervorgerufen. Diese Spannung führt wiederum zu einer entsprechenden Verformung des Bauteils. -
Seite 51: Abb. 7-1: Wheatstone'sche Brückenschaltung
ECAT STGMM 6 Anhang Abb. 7-1: Wheatstone'sche Brückenschaltung Wird an die Punkte 2 und 3 (Abb. 7-1) eine Speisespannung V angelegt, dann teilt sich diese in den beiden Brückenhälften R bzw. R proportional auf. Die Messspannung V resultiert aus der... -
Seite 52: Tab. 7-1: Brückenschaltungen
ECAT STGMM 6 Anhang Ein wesentliches Merkmal der Wheatstone'schen Brückenschaltung ist ihre signaladdierende bzw. signalkompensierende Wirkung, je nachdem ob die Widerstände in gegenüberliegenden oder benach- barten Brückenzweigen liegen. Hierfür gilt: Gleichsinnige Widerstandsänderungen in benachbarten Brückenzweigen subtrahieren sich: und R... -
Seite 53: Dms-Messungen Mit Ecat Stgmm 6
Brückenspeisespannung U Tab. 7-2: Formelzeichen DMS-Messungen 7.1.4 DMS-Messungen mit ECAT STGMM 6 ECAT STGMM 6 Messmodule verfügen über sechs zeitsynchrone Messeingänge, an die Voll- und Halbbrücken mit 4- und 6-Leiter-Anschlüssen angeschlossen werden können. 11 ) Abhängig vom Betriebsmodus können über die Konfigurationssoftware xx-Scan Config folgende Schaltungsvarianten ... -
Seite 54: Vollbrücke
ECAT STGMM 6 Anhang 7.1.4.1 Vollbrücke Beispiel Vollbrücke mit vier aktiven DMS (R bis R Kurzbeschreibung Die DMS R und R bzw. R und R sind auf einander gegenüberliegenden Seiten des Messobjekts aufgebracht. Unter Biegebeanspruchung werden die DMS R und R gedehnt (+), die DMS R... -
Seite 55: Halbbrücke
ECAT STGMM 6 Anhang 7.1.4.2 Halbbrücke Beispiel Halbbrücke mit zwei aktiven DMS R und R , die durch die passiven Widerstände R und R zu einer Vollbrücke ergänzt werden. Kurzbeschreibung Die DMS werden am Messobjekt auf einander gegenüberliegenden Seiten zur Messung der Biege- beanspruchung aufgebracht. -
Seite 56: Abb. 7-5: Anschlussschema Für Halbbrücke Mit 2 Dms In Uniaxialer Richtung
ECAT STGMM 6 Anhang * * Formel: bzw. (+) (-) Abb. 7-5: Anschlussschema für Halbbrücke mit 2 DMS in uniaxialer Richtung Die Dehnung berechnet sich wie folgt: µm 1000 Bedienungsanleitung Version 01.10... -
Seite 57: Diagonalbrücke
ECAT STGMM 6 Anhang 7.1.4.3 Diagonalbrücke Wenn zwei DMS, die sich in diagonal gegenüberliegenden Zweigen einer Messbrücke befinden, auf dem Messobjekt so aufgebracht werden, dass sie jeweils dieselbe Dehnung erfahren, kann dadurch die Messspannung V verdoppelt werden. Diese Schaltung wird auch als Zweiviertel-Brücke bzw. Quasi- Halbbrücke bezeichnet. -
Seite 58: Abb. 7-7: Anschlussschema Für Vollbrücke, Die Als Diagonalbrücke Verwendet Wird
ECAT STGMM 6 Anhang * * Formel: bzw. Abb. 7-7: Anschlussschema für Vollbrücke, die als Diagonalbrücke verwendet wird Die Dehnung berechnet sich wie folgt: µm 1000 Bedienungsanleitung Version 01.10 Bedienungsanleitung... -
Seite 59: Halbbrücke Mit Poisson-Dms
ECAT STGMM 6 Anhang 7.1.4.4 Halbbrücke mit Poisson-DMS Beispiel Halbbrückenschaltung mit zwei aktiven DMS (R und R ). Die beiden aktiven Elemente werden durch die Festwiderstände R und R zu einer Vollbrücke ergänzt. HINWEIS! Für diese Schaltung wird die Poissonzahl des Materials (Messobjekt) be- nötigt. -
Seite 60: Abb. 7-10: Anschlussschema Für Halbbrücke Mit Dms Und Poisson-Dms
ECAT STGMM 6 Anhang * ) 1 Formel: (+) (-) Abb. 7-10: Anschlussschema für Halbbrücke mit DMS und Poisson-DMS Die Dehnung berechnet sich wie folgt: µm 1000 Bedienungsanleitung Version 01.10... -
Seite 61: Vollbrücke Mit Poisson-Dms
ECAT STGMM 6 Anhang 7.1.4.5 Vollbrücke mit Poisson-DMS Beispiel I Vollbrücke mit vier aktiven DMS: zwei in Hauptdehnungsrichtung angeordneten DMS (R und R ) und zwei quer angeordneten Poisson-DMS (R und R ). In der Messbrücke befinden sich DMS und Poisson- DMS jeweils in einander diagonal gegenüberliegenden Zweigen. -
Seite 62: Abb. 7-12: Anschlussschema Für Vollbrücke Mit Zwei Poisson-Dms (Beispiel I)
ECAT STGMM 6 Anhang * Formel: bzw. (+) (-) (+) (-) Abb. 7-12: Anschlussschema für Vollbrücke mit zwei Poisson-DMS (Beispiel I) Die Dehnung berechnet sich wie folgt: µm 1000 ... -
Seite 63: Abb. 7-13: Vollbrücke Mit Poisson-Dms In Benachbarten Zweigen
ECAT STGMM 6 Anhang Beispiel II Vollbrücke mit vier aktiven DMS: zwei in Hauptdehnungsrichtung angeordneten DMS (R und R ) und zwei quer angeordneten Poisson-DMS (R und R ). In der Messbrücke befinden sich die DMS und die Poisson-DMS jeweils in benachbarten Zweigen. -
Seite 64: Abb. 7-14: Anschlussschema Für Vollbrücke Mit Zwei Poisson-Dms (Beispiel Ii)
ECAT STGMM 6 Anhang * Formel: bzw. (+) (-) (-) (+) Abb. 7-14: Anschlussschema für Vollbrücke mit zwei Poisson-DMS (Beispiel II) Die Dehnung berechnet sich wie folgt: µm 1000 ... -
Seite 65: Halbbrücke Mit Frei Wählbarem Brückenfaktor
Anhang 7.1.4.6 Halbbrücke mit frei wählbarem Brückenfaktor ECAT STGMM 6 wurde für den Anschluss von Voll- und Halbbrücken konzipiert. Die Option Half bridge with free factor bietet die Möglichkeit, auch Viertelbrücken an das Messmodul anzuschließen. HINWEIS! Wenn eine Viertelbrücke angeschlossen werden soll, muss im Dialog für die Kanalkonfiguration in xx-Scan Config der Brückenfaktor "1"... -
Seite 66: Abb. 7-16: Anschlussschema Für Viertelbrücke (Einstelloption Half Bridge With Free Factor)
µm 1000 Im folgenden Abschnitt wird beschrieben, wie die Einstellungen für eine Viertelbrücke, die mit einem Kabel K356-0200 /350 bzw. K356-0200 /120 an ein ECAT STGMM 6 angeschlossen wurde, in xx-Scan Config angpasst werden. Bedienungsanleitung Version 01.10 Bedienungsanleitung... -
Seite 67: Abb. 7-17: Fenster Tree View: Symbole Weisen Auf Einstellungs-/Kompatibilitätsprobleme Hin
ECAT STGMM 6 Anhang Einstellungen für Viertelbrücke in xx-Scan Config anpassen Der folgende Abschnitt enthält Hinweise, was beim Anschließen einer Viertelbrücke in xx-Scan Config zu beachten ist, welche Probleme möglicherweise auftreten und wie diese gelöst werden können. TEDS-Funktionalität in ECAT STGMM Messmodulen Die Kabel für die Viertelbückenergänzung enthalten einen vorkonfigurierten TEDS. -
Seite 68: Abb. 7-18: Dialog Für Ecat Stgmm 6 Kanalkonfiguration: Konfigurationsfehler
Auf den Messkanal doppelklicken. Der Dialog für die Kanalkonfiguration öffnet sich. Abb. 7-18: Dialog für ECAT STGMM 6 Kanalkonfiguration: Konfigurationsfehler Die Statusleiste ist rot hinterlegt und zeigt eine Fehlermeldung an, die auf einen inkompatiblen Brückentyp hinweist und Hinweise zur Lösung des Problems gibt. Das Feld Bridge Type ist orange hinterlegt. -
Seite 69: Abb. 7-19:Dialog Für Ecat Stgmm 6 Kanalkonfiguration: Keine Fehler
Auf Read from TEDS klicken, um die Bridge Balancing-Einstellung zu korrigieren. Die im TEDS hinterlegten Einstellungen werden eingelesen. Abb. 7-19:Dialog für ECAT STGMM 6 Kanalkonfiguration: keine Fehler Unter Bridge Balancing und Bridge Type werden die geänderten Einstellungen angezeigt. -
Seite 70: Abb. 7-21: Warnhinweis "Änderungen Werden In A2L-Datei Übernommen
ECAT STGMM 6 Anhang Bridge Balancing-Einstellung übertragen Die Bridge Balancing-Einstellung kann über die Funktion Bridge balancing wahlweise aus dem Messmodul, TEDS oder durch manuelle Eingabe in das Feld Value (Abb. 7-22) in die A2L-Datei übertragen werden. Im Dialog für die Kanalkonfiguration auf die Schaltfläche Bridge balancing klicken. -
Seite 71: Vollbrücke Mit Frei Wählbarem Brückenfaktor
ECAT STGMM 6 Anhang 7.1.4.7 Vollbrücke mit frei wählbarem Brückenfaktor Die Einstelloption Full bridge with free factor bietet dem Anwender den maximal möglichen Spielraum für die Erstellung individuell angepasster DMS-Schaltungen. Bei dieser Einstellung wird, analog zur Einstelloption Full bridge, keine modulinterne Ergänzungsschaltung aktiviert. Der Anwender muss den Brückenfaktor in Abhängigkeit von der gewählten Brückenschaltung in der Konfigurationssoftware... -
Seite 72: Abb. 7-25: Anschlussschema Für Halbbrücke Mit Zwei Passiven Dms
ECAT STGMM 6 Anhang Eigenschaften der Schaltung Messung der Biegebeanspruchung. Die Auswirkung von Temperatur auf die Messung wird kompensiert. Abb. 7-25: Anschlussschema für Halbbrücke mit zwei passiven DMS (Einstelloption Full bridge with Free Factor) Die Dehnung berechnet sich wie folgt: µm... -
Seite 73: Abbildungsverzeichnis
Abb. 4-3: Anschlussschema Halbbrücke .................... 18 Abb. 4-4: Anschlussschema Halbbrücke mit "Free Factor" ..............19 Abb. 5-1: Messaufbau mit drei ECAT STGMM 6 und einem XCP-Gateway ........22 Abb. 5-2: Dialog Eigenschaften Internetprotokoll Version 4 (TCP/IPv4) ........23 Abb. 5-3: Dialog Select document type .................... 24 Abb. -
Seite 74: Tabellenverzeichnis
Abb. 5-40: Dialog Save As ........................42 Abb. 5-41: Fenster ECAT_STGMM_01.a2l – Tree view: neuer Dateiname in Kopfzeile ....42 Abb. 6-1: Gehäuse ECAT STGMM 6 (Slide Case SCL): Rückseite mit Kalibrieraufkleber (1) ... 43 Abb. 7-1: Wheatstone'sche Brückenschaltung ................... 45 Abb. - Seite 75 ECAT STGMM 6 Anhang Tab. 5-1: Dialog Kanalkonfiguration ECAT STGMM 6 ................. 39 Tab. 7-1: Brückenschaltungen ......................46 Tab. 7-2: Formelzeichen DMS-Messungen ..................47 Tab. 7-3: Schaltungsvarianten für Messbrücken .................. 47 Tab. 7-4: TEDS-Werte .......................... 61 Tab. 7-5: TEDS-Symbolfarben in xx-Scan Config ................61 Version 01.10...
