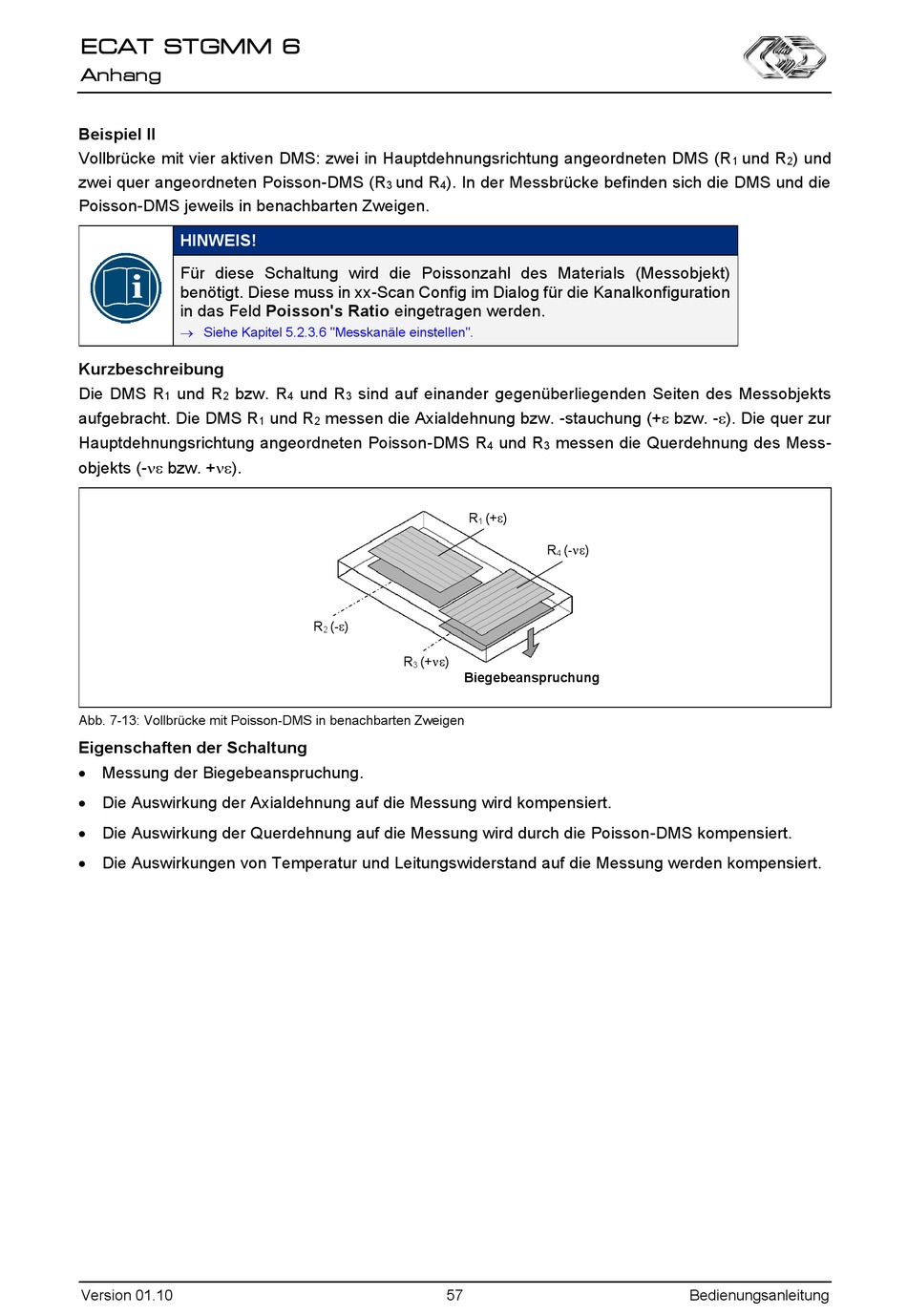

Abb. 7-13: Vollbrücke Mit Poisson-Dms In Benachbarten Zweigen - CSM ECAT STGMM 6 Bedienungsanleitung

ECAT STGMM 6
Anhang
Beispiel II
Vollbrücke mit vier aktiven DMS: zwei in Hauptdehnungsrichtung angeordneten DMS (R
zwei quer angeordneten Poisson-DMS (R
Poisson-DMS jeweils in benachbarten Zweigen.
HINWEIS!
Für diese Schaltung wird die Poissonzahl des Materials (Messobjekt)
benötigt. Diese muss in xx-Scan Config im Dialog für die Kanalkonfiguration
in das Feld Poisson's Ratio eingetragen werden.
 Siehe Kapitel 5.2.3.6 "Messkanäle einstellen".
Kurzbeschreibung
Die DMS R und R bzw. R
1 2
aufgebracht. Die DMS R
Hauptdehnungsrichtung angeordneten Poisson-DMS R
objekts (- bzw. +).
Abb. 7-13: Vollbrücke mit Poisson-DMS in benachbarten Zweigen
Eigenschaften der Schaltung
 Messung der Biegebeanspruchung.
 Die Auswirkung der Axialdehnung auf die Messung wird kompensiert.
 Die Auswirkung der Querdehnung auf die Messung wird durch die Poisson-DMS kompensiert.
 Die Auswirkungen von Temperatur und Leitungswiderstand auf die Messung werden kompensiert.
Version 01.10
und R
3
und R sind auf einander gegenüberliegenden Seiten des Messobjekts
4 3
und R messen die Axialdehnung bzw. -stauchung (+ bzw. -). Die quer zur
1 2
R (-)
2
R (+)
3
0
). In der Messbrücke befinden sich die DMS und die
4
und R messen die Querdehnung des Mess-
4 3
R (+)
1
R (-)
4
Biegebeanspruchung
57
und R ) und
1 2
