ECAT STGMM 6
ECAT STGMM 6 einsetzen

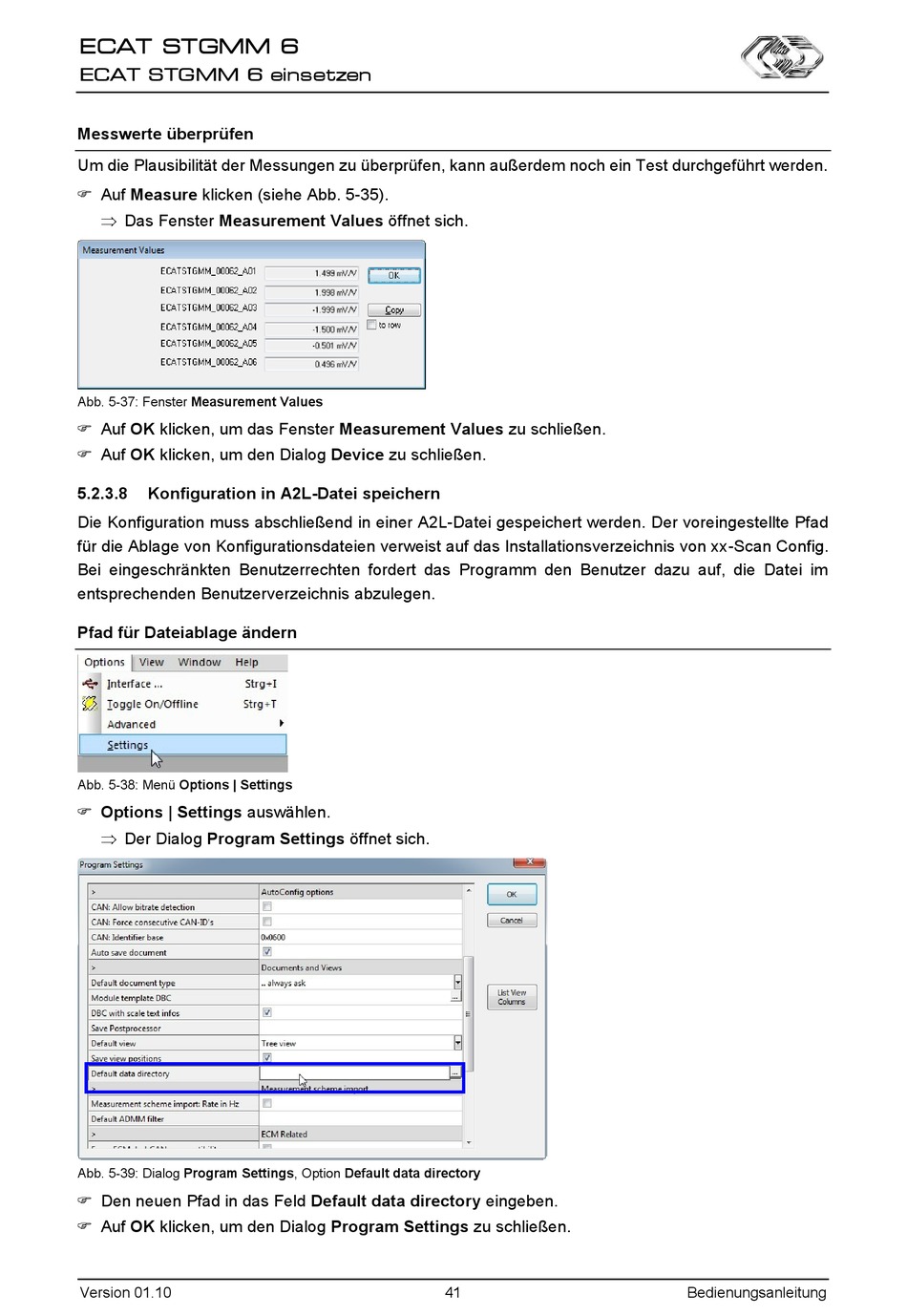

Messwerte überprüfen
Um die Plausibilität der Messungen zu überprüfen, kann außerdem noch ein Test durchgeführt werden.
Auf Measure klicken (siehe Abb. 5-35).
Das Fenster Measurement Values öffnet sich.
Abb. 5-37: Fenster Measurement Values
Auf OK klicken, um das Fenster Measurement Values zu schließen.
Auf OK klicken, um den Dialog Device zu schließen.
5.2.3.8
Konfiguration in A2L-Datei speichern
Die Konfiguration muss abschließend in einer A2L-Datei gespeichert werden. Der voreingestellte Pfad
für die Ablage von Konfigurationsdateien verweist auf das Installationsverzeichnis von xx-Scan Config.
Bei eingeschränkten Benutzerrechten fordert das Programm den Benutzer dazu auf, die Datei im
entsprechenden Benutzerverzeichnis abzulegen.
Pfad für Dateiablage ändern
Abb. 5-38: Menü Options | Settings
Options | Settings auswählen.
Der Dialog Program Settings öffnet sich.
Abb. 5-39: Dialog Program Settings, Option Default data directory
Den neuen Pfad in das Feld Default data directory eingeben.
Auf OK klicken, um den Dialog Program Settings zu schließen.
Version 01.10
0
41
Bedienungsanleitung
