Vollbrücke In 6-Leiter-Technik; Abb. 4-2: Anschlussschema Vollbrücke In 6-Leiter-Technik - CSM ECAT STGMM 6 Bedienungsanleitung

ECAT STGMM 6
Montage und Installation
4.3.3.3 Vollbrücke in 6-Leiter-Technik
R
1
R
2

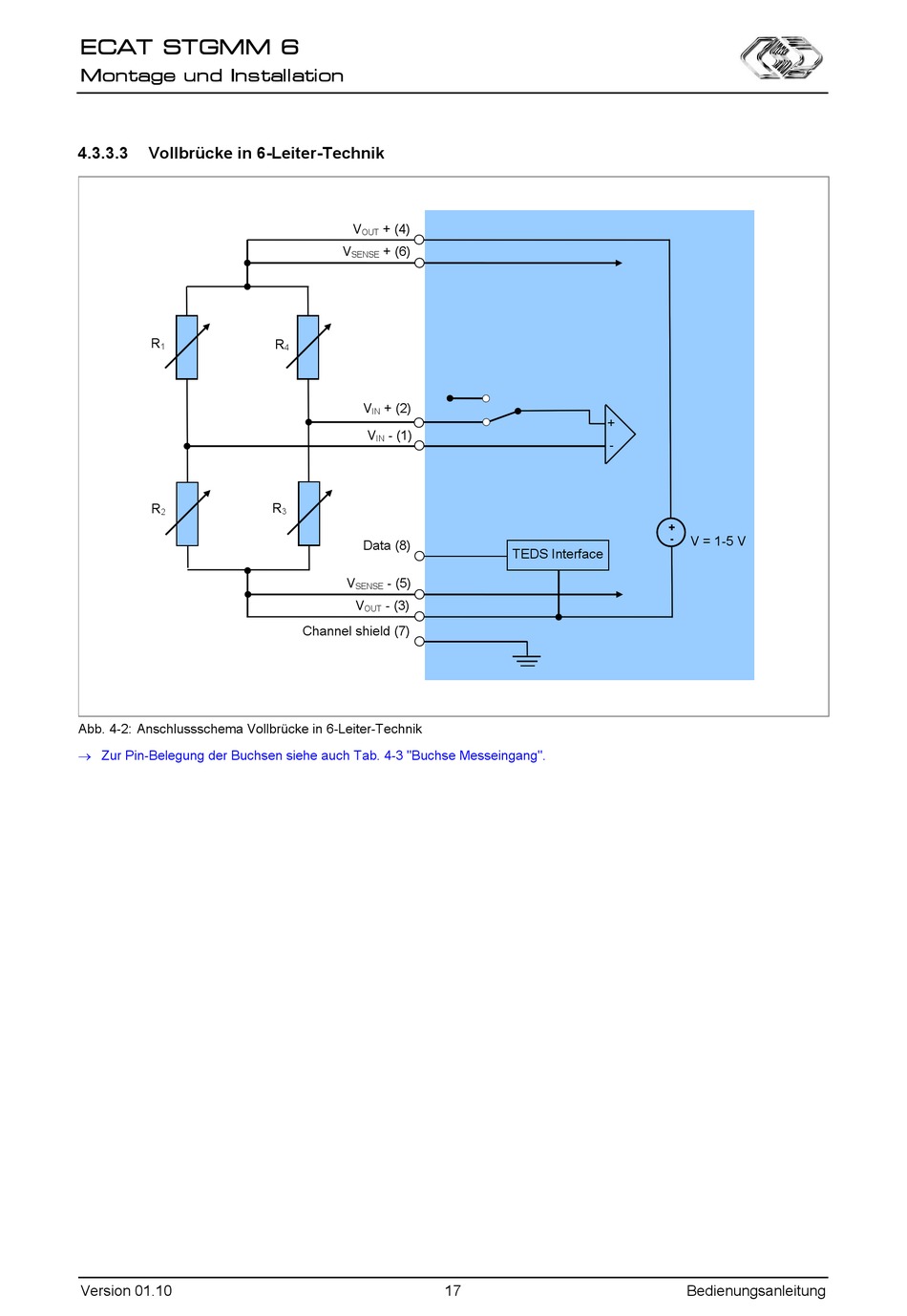

Abb. 4-2: Anschlussschema Vollbrücke in 6-Leiter-Technik
 Zur Pin-Belegung der Buchsen siehe auch Tab. 4-3 "Buchse Messeingang".
Version 01.10
V + (4)
OUT
V + (6)
SENSE
R
4
V + (2)
IN
V - (1)
IN
R
3
Data (8)
V - (5)
SENSE
V - (3)
OUT
Channel shield (7)
0
+
-
TEDS Interface
17
+
- V = 1-5 V
Bedienungsanleitung
