ECAT STGMM 6
Anhang

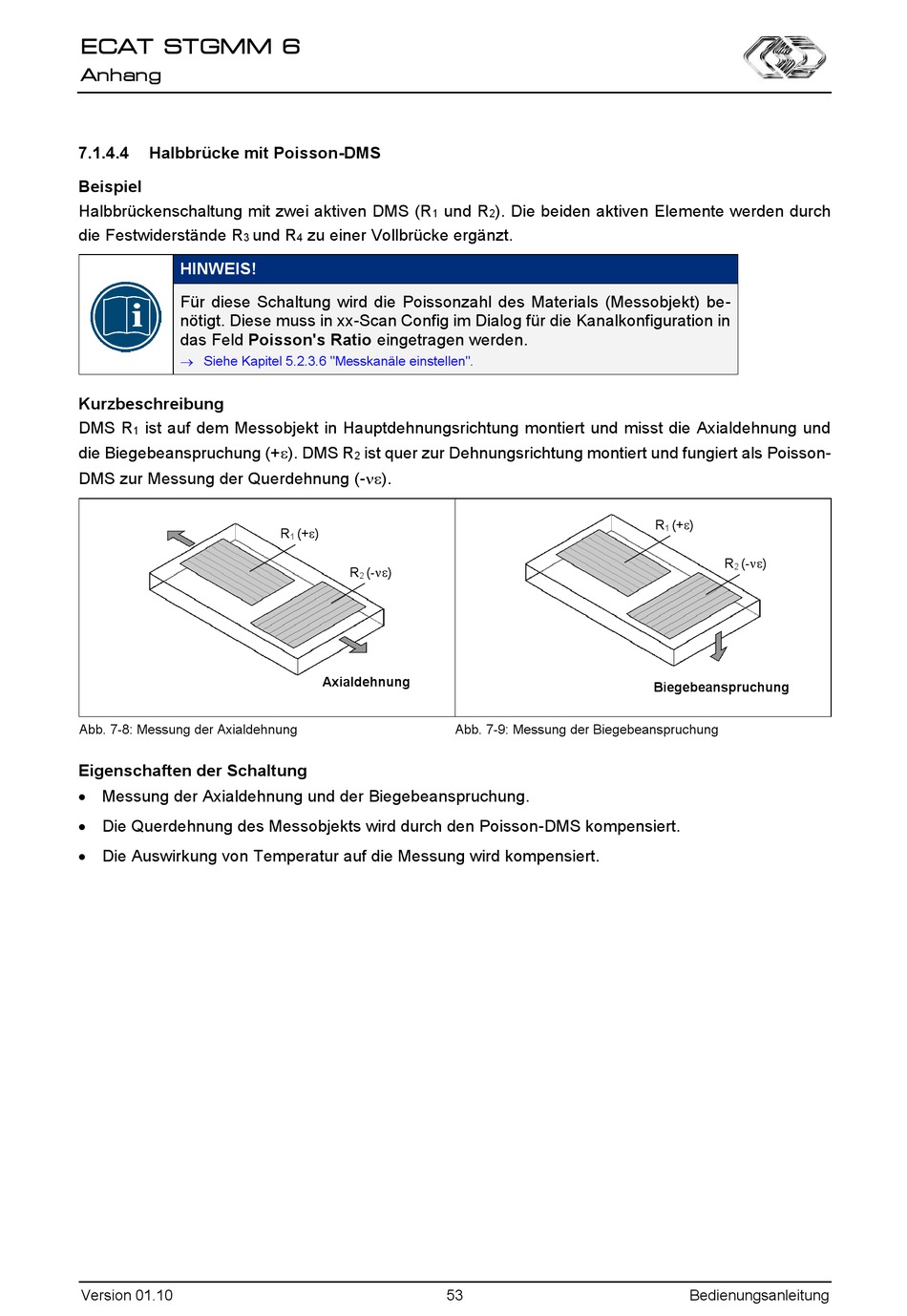

7.1.4.4 Halbbrücke mit Poisson-DMS
Beispiel
Halbbrückenschaltung mit zwei aktiven DMS (R
die Festwiderstände R
3
HINWEIS!
Für diese Schaltung wird die Poissonzahl des Materials (Messobjekt) be-
nötigt. Diese muss in xx-Scan Config im Dialog für die Kanalkonfiguration in
das Feld Poisson's Ratio eingetragen werden.
 Siehe Kapitel 5.2.3.6 "Messkanäle einstellen".
Kurzbeschreibung
DMS R ist auf dem Messobjekt in Hauptdehnungsrichtung montiert und misst die Axialdehnung und
1
die Biegebeanspruchung (+). DMS R
DMS zur Messung der Querdehnung (-).

Abb. 7-8: Messung der Axialdehnung

Eigenschaften der Schaltung
 Messung der Axialdehnung und der Biegebeanspruchung.
 Die Querdehnung des Messobjekts wird durch den Poisson-DMS kompensiert.
 Die Auswirkung von Temperatur auf die Messung wird kompensiert.
Version 01.10
und R zu einer Vollbrücke ergänzt.
4
ist quer zur Dehnungsrichtung montiert und fungiert als Poisson-
2
R (+)
1
R (-)
2
Axialdehnung
0
und R ). Die beiden aktiven Elemente werden durch
1 2

Abb. 7-9: Messung der Biegebeanspruchung

53
R (+)
1
R (-)
2
Biegebeanspruchung
Bedienungsanleitung
