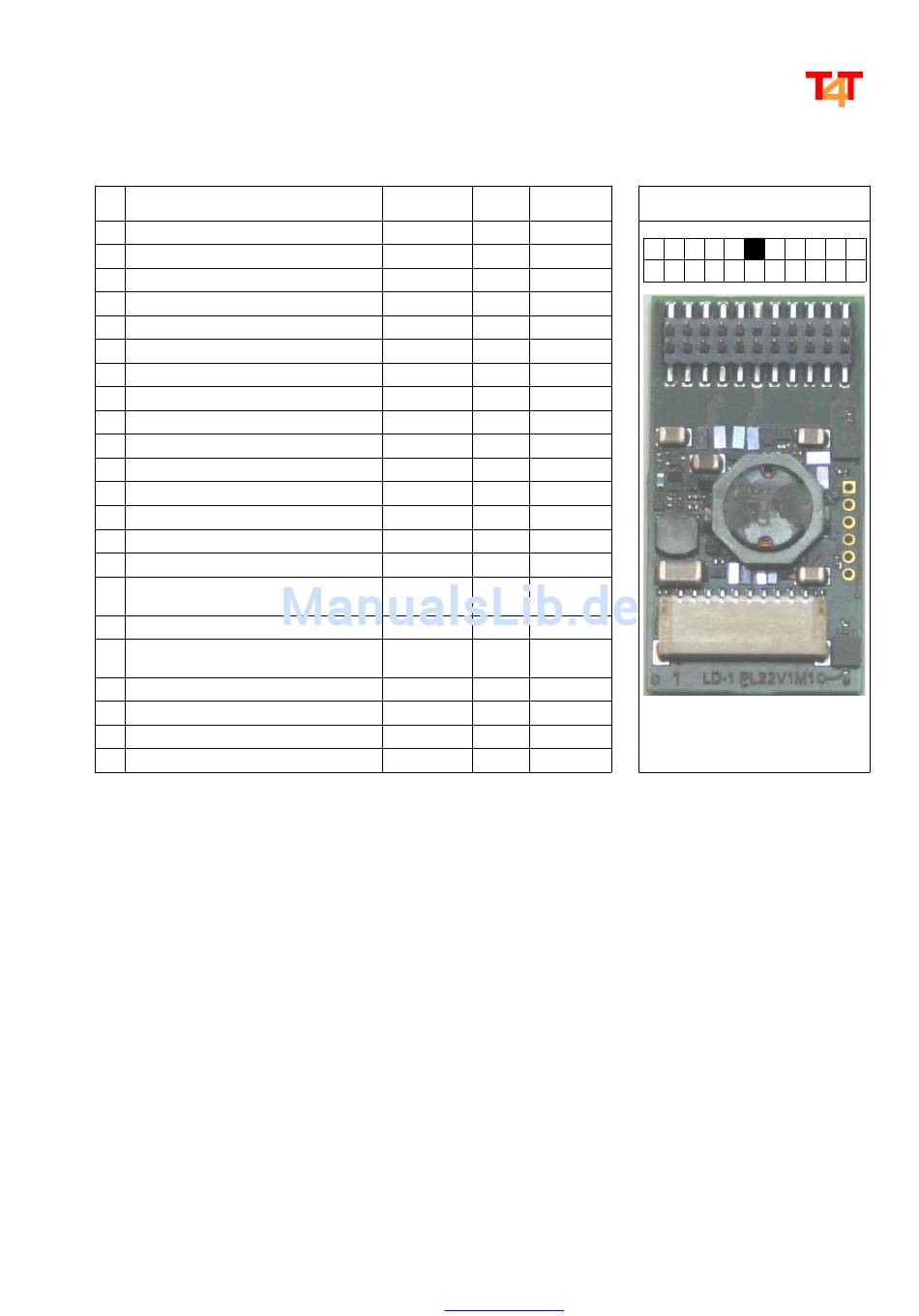

Belegung LD-1PL22:

Nr. Funktion
1 Input 1 (derzeit ohne Funktion)
2 Sonderfunktion 1
3
4
5 Ground / Masse
6 Vcc
7 Beleuchtung vorn / weiß
8 Motor +
9 Pluspol für Beleuchtung (+Vcc)
10 Motor Y
11 Index / Kodierpin
12 Gleis rechts / Mittelleiter / Oberleitung
13 Beleuchtung hinten / gelb
14 Gleis links
15
16 Beleuchtung vorn (1) / rot
(weiße Kupplungsseite)
17
18 Beleuchtung hinten (2) / rot
(gelbe Kupplungsseite)
19 Sonderfunktion 2
20 Sonderfunktion 3
21 Sonderfunktion 4
22 Sonderfunktion 5 (ohne Funktion)
21/22-poliger Steckverbinder mit NEM-658 Schnittstelle
Dokumentationsstand: SW2.3/02
Handbuch zu Lokomotiv-Decoder LD-1x
LD-1MTC, LD-1PL22, LD-1L, LD-1M, LD-1S
Kurzname Strom Normtext
In1 0,01 A
FNKTF1 0,5 A
DGND 1,5 A
FNKTLV 0,5 A
MOTORX 1,0 A
VCC 1,0 A
MOTORY 1,0 A
RADSCHR 1,5 A
FNKTLH 0,5 A
RADSCHL 1,5 A
FNKTSV 0,10 A
FNKTSH 0,5 A
FNKTF2 0,5 A
FNKTF3 0,5 A
FNKTF4 0,5 A
FNKTF5 0,5 A
www.tec4trains.de
Revolutionen im kleinen Maßstab
Steckverbinderbild zu LD-1PL22
NEM 65x Anschlussseite
GPIO/C
21 19 17 15 13
AUX 3
12 20 18 16 14 12 10 8
GPIO/B
GPIO/A
GND
V+ Cap.
F0f
Motor +
V+
Motor -
Schiene R
F0r
Schiene L
LS/A
AUX 1
LS/B
AUX 2
AUX 4
AUX 5
AUX 6
AUX 7
11 9 7 5 3 1
6 4 2
