Belegung LD-1MTC:

Nr. Funktion
1 Input 1 (derzeit ohne Funktion)
2 Input 2 (derzeit ohne Funktion)
3 Sonderfunktion 3
4 Sonderfunktion 4
5
6
7 Beleuchtung hinten / gelb
8 Beleuchtung vorn / weiß
9
10
11 Index / Kodierpin
12 Vcc / 5V
13 Sonderfunktion 1
14 Beleuchtung hinten (2) / rot
(gelbe Kupplungsseite)
15 Beleuchtung vorn (1) / rot
(weiße Kupplungsseite)
16 Pluspol für Beleuchtung (+Vcc)
17 Sonderfunktion 2
18 Motor 2 / Feldwicklung rückwärts
19 Motor 1 / Feldwicklung vorwärts
20 Ground / Masse
21 Gleis links
22 Gleis rechts / Mittelleiter / Oberleitung
22/21-poliger Steckverbinder mit NEM-660 Schnittstelle
Dokumentationsstand: SW2.3/02
Handbuch zu Lokomotiv-Decoder LD-1x
LD-1MTC, LD-1PL22, LD-1L, LD-1M, LD-1S
Kurzname Strom
In1 0,01 A
In2 0,01 A
FNKTF3 0,05 A
FNKTF4 0,05 A
FNKTLH 0,5 A
FNKTLV 0,5 A
UsMtc 0,1 A
FNKTF1 0,05 A
FNKTSH 0,50 A
FNKTSV 0,10 A
VCC 1,0 A
FNKTF2 0,05 A
MOTORY 1,0 A
MOTORX 1,0 A
DGND 1,5 A
RADSCHL 1,5 A
RADSCHR 1,5 A
www.tec4trains.de
Revolutionen im kleinen Maßstab

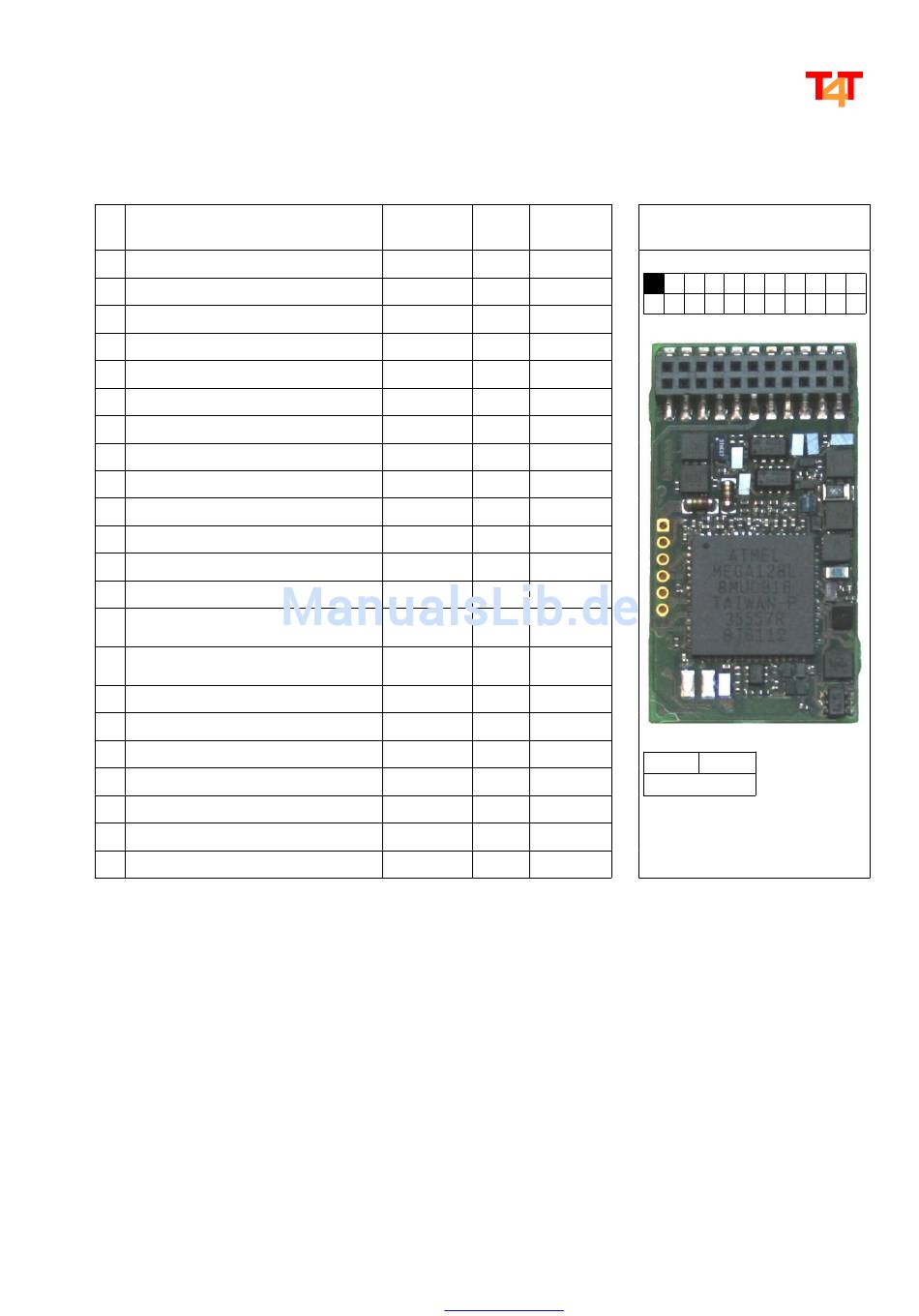

Normtext Steckverbinderbild zu LD-1MTC
NEM 660 Anschlussseite
Input 1
11
Input 2
12
AUX 6
AUX 4
ZBCLK
ZBDTA
F0r
F0f
LS/A
LS/B
Vcc
AUX 3
AUX 2
AUX 1
V+
AUX 5
Motor 2
schwarz rot
Motor 1
Energiespeicher
GND
Schiene L
Schiene R
1
22
