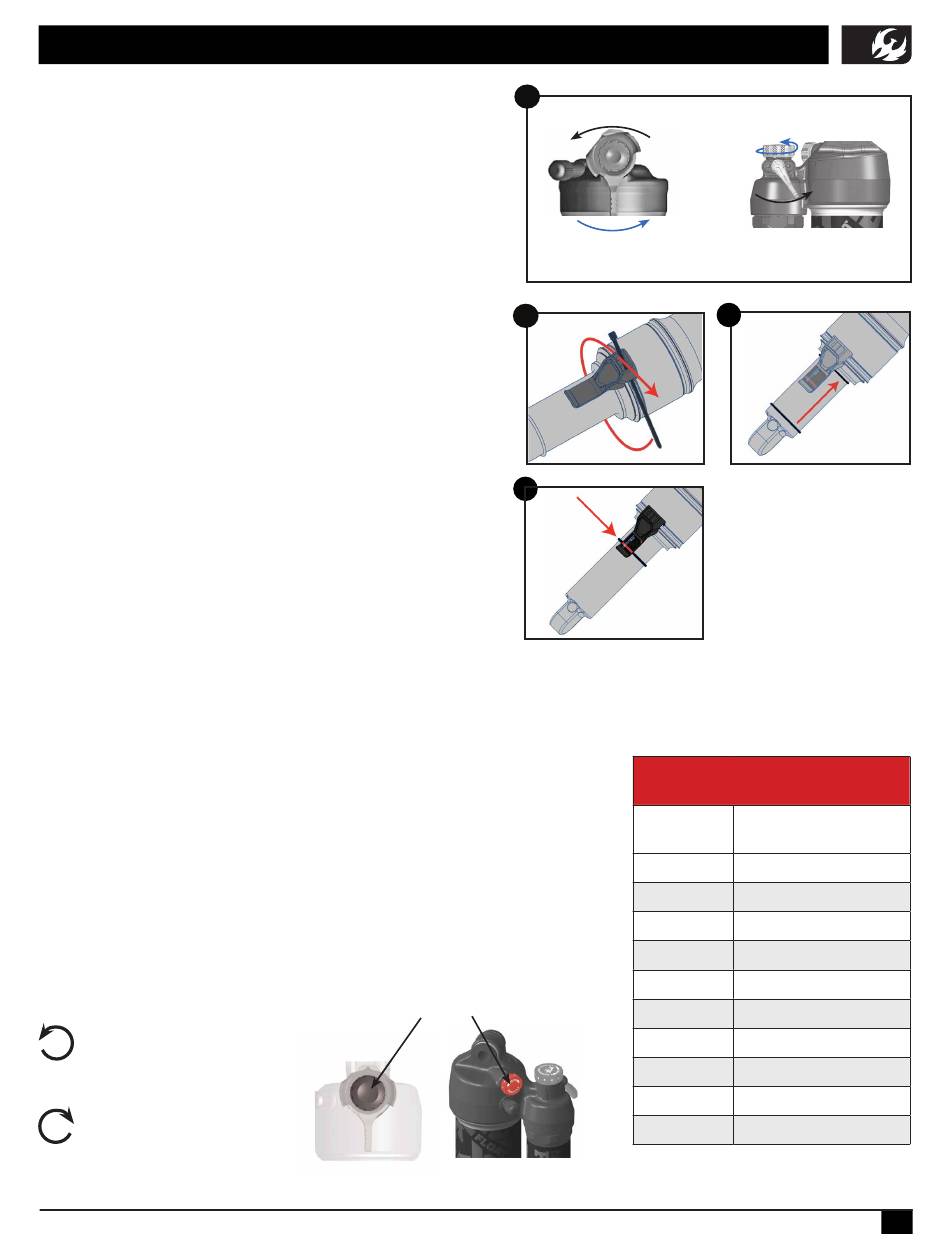

PUESTA A PUNTO DE LA BICICLETA

Ajustar el sag/hundimiento en los amor-
tiguadores de aire FOX
1. Ajuste siempre el sag/hundimiento con la palanca de com-
presión azul en la posición abierta. (fig. 1)
2. Si su amortiguador tiene ajustes adicionales de compresión
y rebote, asegúrese de que estén completamente abiertos,
que la compresión esté en el ajuste más suave y que el
rebote esté en el ajuste más rápido. Esto se consigue girando
completamente en sentido antihorario.
3. Si aún no está instalado, fije el indicador de sag/hundimiento
a la parte inferior del cuerpo del amortiguador utilizando la
cremallera suministrada y corte cuidadosamente el sobrante
(fig. 2)
4. Busque una superficie nivelada y algo para estabilizarse
mientras está montado en la bicicleta para poder estar sobre
los pedales en posición sentada. Puede ser más fácil que otra
persona sujete la bicicleta desde la parte delantera, sujetan-
do el manillar mientras usted está montado en el sillín.
5. Mientras está de pie sobre los pedales, siéntese con fuerza
en el sillín para que la suspensión entre en el modo normal
de uso en carrera.
6. Asegurará que la bicicleta logre su posición natural de sag/
hundimiento con el ciclista en el sillín.
7. Sentado sobre el sillín y sin moverse, deslice la junta tórica
hasta hasta que quede junto al receptáculo de aire. (fig. 3)
8. Una vez que la junta tórica esté colocada en su sitio, bájese
de la bicicleta lentamente para no mover la junta tórica.
Ajuste el sag/hundimiento quitando o añadiendo aire para
que los pasos 4-7 den como resultado la alineación de la
junta tórica con la luz
(fig. 4).
9. Cuando ajuste la presión de aire en el amortiguador, haga mover el amortiguador antes de volver a verificar el sag/
hundimiento para que la cámara de aire negativo Evol grande iguale la presión con la cámara principal cada vez que
se agrega o quita aire. Esto se logra presionando hacia abajo el sillín varias veces para comprimir el amortiguador
más allá del punto de sag/hundimiento.
Ajustar el rebote de los amortiguadores Fox Float y Float X
El ajuste del rebote depende de la presión de aire. Por ejemplo, presiones de aire
más altas requieren un ajuste de rebote más lento. Nosotros ajustamos el rebote
desde la posición más abierta o más rápida, así que empieza girando el regulador
rojo de rebote en el sentido contrario a las agujas del reloj hasta abrirlo del todo.
Consulta la tabla de la derecha para ver el ajuste de rebote sugerido en función de
la presión de aire que tengas en tu amortiguador para conseguir el sag correcto.
Los números en negrita en la tabla se refieren a cuántos clics en el sentido de las
agujas del reloj desde el ajuste abierto. Las guías de ajuste de la suspensión Fox
siempre muestran el ajuste del rebote contado desde la posición cerrada, por lo que
la tabla también lo incluye entre paréntesis.
Gíralo en el sentido
contrario a las agujas del
reloj para una extensión
más rápida después de la
compresión
Gíralo en el sentido de
las agujas del reloj para
una extensión más lenta
después de la compresión
pivotcycles.com
roja en el indicador de sag/hundimiento
Regulador de rebote
1
AJUSTAR MODO OPEN AL
NIVEL 1
HIDRÁULICO DE COMPRESIÓN
ABIERTO
FLOAT
2
4
Ajustes de rebote sugeridos
Presión de aire
[psi]
<120
120-140
140-160
160-180
180-200
200-220
220-240
240-260
260-280
280-300
HIDRÁULICO DE COM-
PRESIÓN ABIERTO
SELECTOR CLIMB ABIERTO
FLOAT X
3
ADVERTENCIA:
Asegúrese de
que el indicador de hundimiento
no entre en contacto con el
cuadro o las bieletas durante
el recorrido de la suspensión.
De lo contrario, el indicador
puede romperse mientras está
usando la bicicleta.
Clics desde ABIERTO
(Clics desde CERRADO)
3 (9)
4 (8)
5 (7)
6 (6)
7 (5)
8 (4)
9 (3)
10 (2)
11 (1)
CERRADO
