10 ZERLEGEN UND ZUSAMMENBAU
10.3 Zerlegen und Zusammenbau der rotierenden Teile
(Spectra 12/1 - 5/1400)

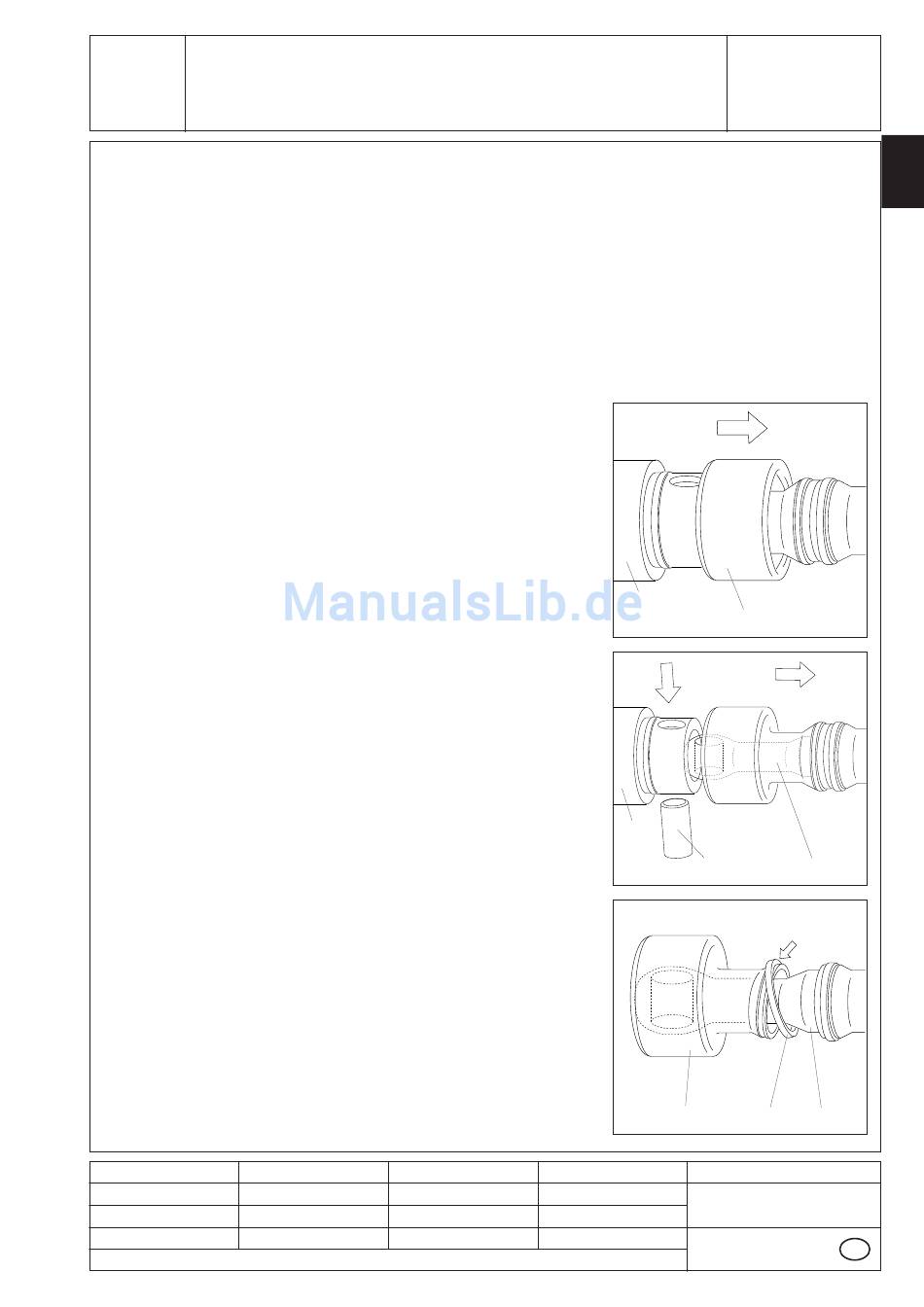

Beide Bolzengelenke zum Ausbau von Rotor (1999) und Kuppelstange (1998)
wie folgt zerlegen und wieder zusammenbauen.
Zerlegen:
I
SM-Bolzenabdichtung (8235) von Rotor (1999),
Antriebswelle (1005) oder Anschlußwelle (1050)
zurückschieben, bis die Bohrung von Zylinderstift
(5075) sichtbar wird.
I
Zylinderstift (5075) aus Rotor (1999), Antriebswelle
(1005) oder Anschlußwelle (1050) herausdrücken
und Kuppelstange (1998) aus der Bohrung von Rotor
(1999), Antriebswelle (1005) oder Anschlußwelle
(1050) herausziehen.
I
SM-Bolzenabdichtung (8235) zum dünneren Bereich
des Kopfes von Kuppelstange (1998) schieben und
dort Klemmring (5425) aus der Nut von SM-Bolzen-
abdichtung (8235) herausnehmen.
SM-Bolzenabdichtung (8235) und Klemmring (5425)
von Kuppelstange (1998) abziehen.
Fortsetzung Seite 10.3R
Datum
erstellt
10.03.04
geprüft
11.03.04
freigegeben
11.03.04
Verteiler:
DER ROTIERENDEN TEILE
Name
Mangel
Denk
Denk
1999
1005, 1050
1999
1005
1050
5075
8235
Unterschrift
Revision:
Ersatz für Ausgabe
vom
Text-Nr. 30700
SEITE
10.3
D
8235
1998
5425
1998
D
