ProMinent Spectra Betriebsanleitung Seite 46

SEITE
10.1R
I

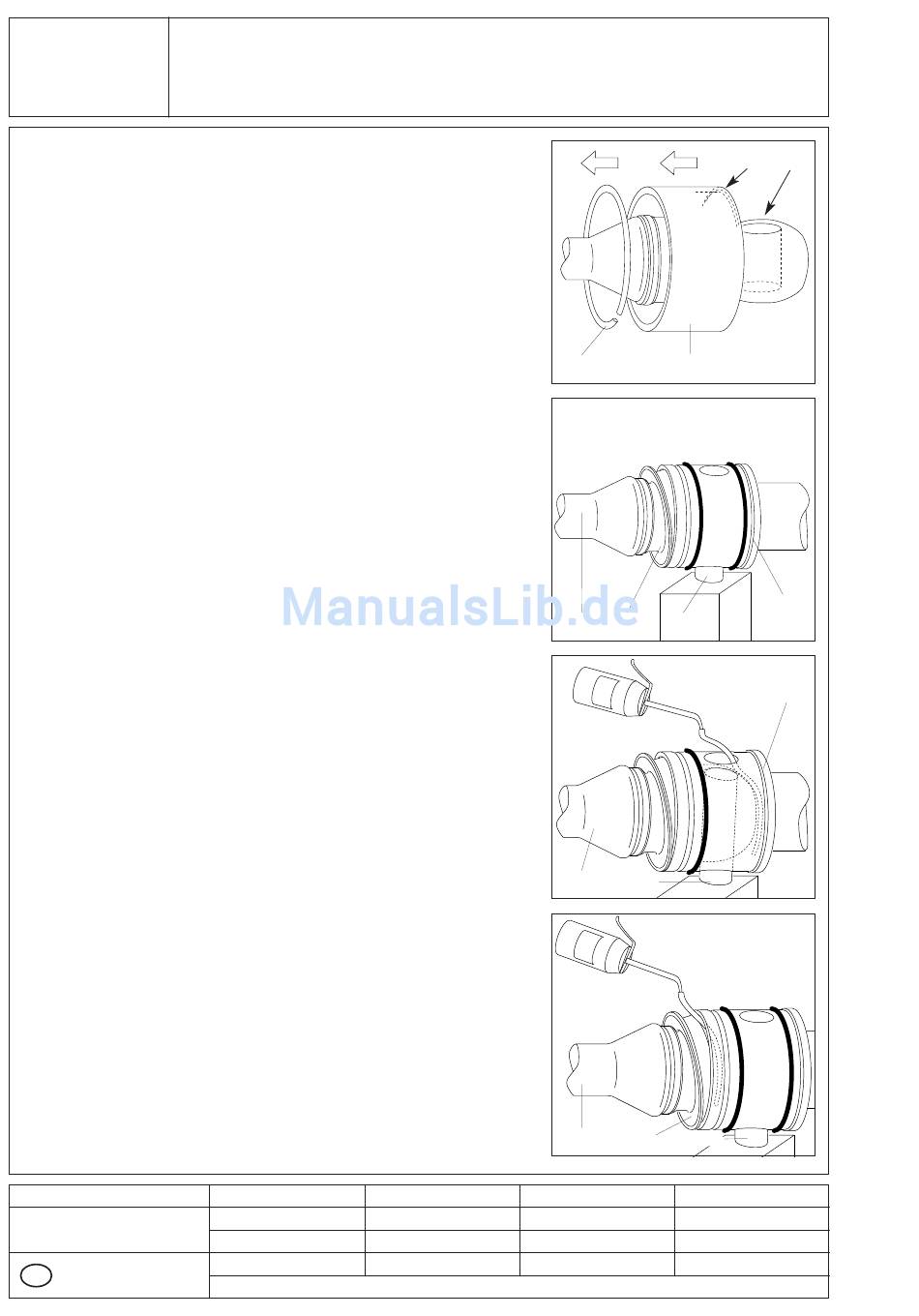

Sprengring (5065) auf Kuppelstange (1998) schie-
ben.
Sicherungshülse (5115) so auf Kuppelstange (1998)
schieben, daß die gerundete Fase (A) am Innen-
durchmesser zum Ende von Kuppelstange (1998)
weist. Die Fase (A) erleichtert später das Überschie-
ben über die Runddichtringe (8060).
Kopf von Kuppelstange (1998) so drehen, daß die
Bohrung (B) für Zylinderstift (5075) senkrecht ver-
läuft.
I
Kuppelstange (1998) mit SM-Bolzenabdichtung
(8235) in die Bohrung des Kopfes von Rotor (1999),
Anschlußwelle (1050) einführen und Zylinderstift
(5075) bis Oberkante Kuppelstangenkopf von unten
einstecken.
Zylinderstift (5075) gegen Herausfallen unter-
stützen.
SM-Bolzenabdichtung (8235) nur unten und etwas
schräg in Kopf von Rotor (1999) oder Anschlußwel-
le (1050) einsetzen.
I
An Pumpflasche einen dünnen Plastikschlauch
(Außen-Ø bis 4 mm) anschließen.
Den Schlauch in die obere Öffnung des Kopfes von
Rotor (1999) oder Anschlußwelle (1050) führen und
das Schlauchende am Kopf von Kuppelstange (1998)
vorbei bis zum Boden des Kopfes von Rotor (1999),
Anschlußwelle (1050) schieben.
Öl langsam bis zur Einfüllöffnung auffüllen.
I
Den Schlauch herausziehen und das Ende durch
einen kleinen Spalt oben an SM-Bolzenabdichtung
(8235) bis zum Boden des Hohlraumes zwischen Kup-
pelstange (1998) und SM-Bolzenabdichtung (8235)
einschieben.
Öl langsam bis zur Spaltöffnung auffüllen.
Fortsetzung Seite 10.2
Revision:
Ersatz für Ausgabe
vom
Text-Nr. 30700
D
10 ZERLEGEN UND ZUSAMMENBAU
DER ROTIERENDEN TEILE
Datum
erstellt 12.03.03
geprüft 13.03.03
freigegeben 13.03.03
Verteiler:
5065 5115
1998 8235 5075
1998 5075
1998 8235 5075
Name Unterschrift
Mangel
Denk
Denk
A B
1050
1999
1050
1999
