ProMinent Spectra Betriebsanleitung Seite 50

SEITE
10.3R

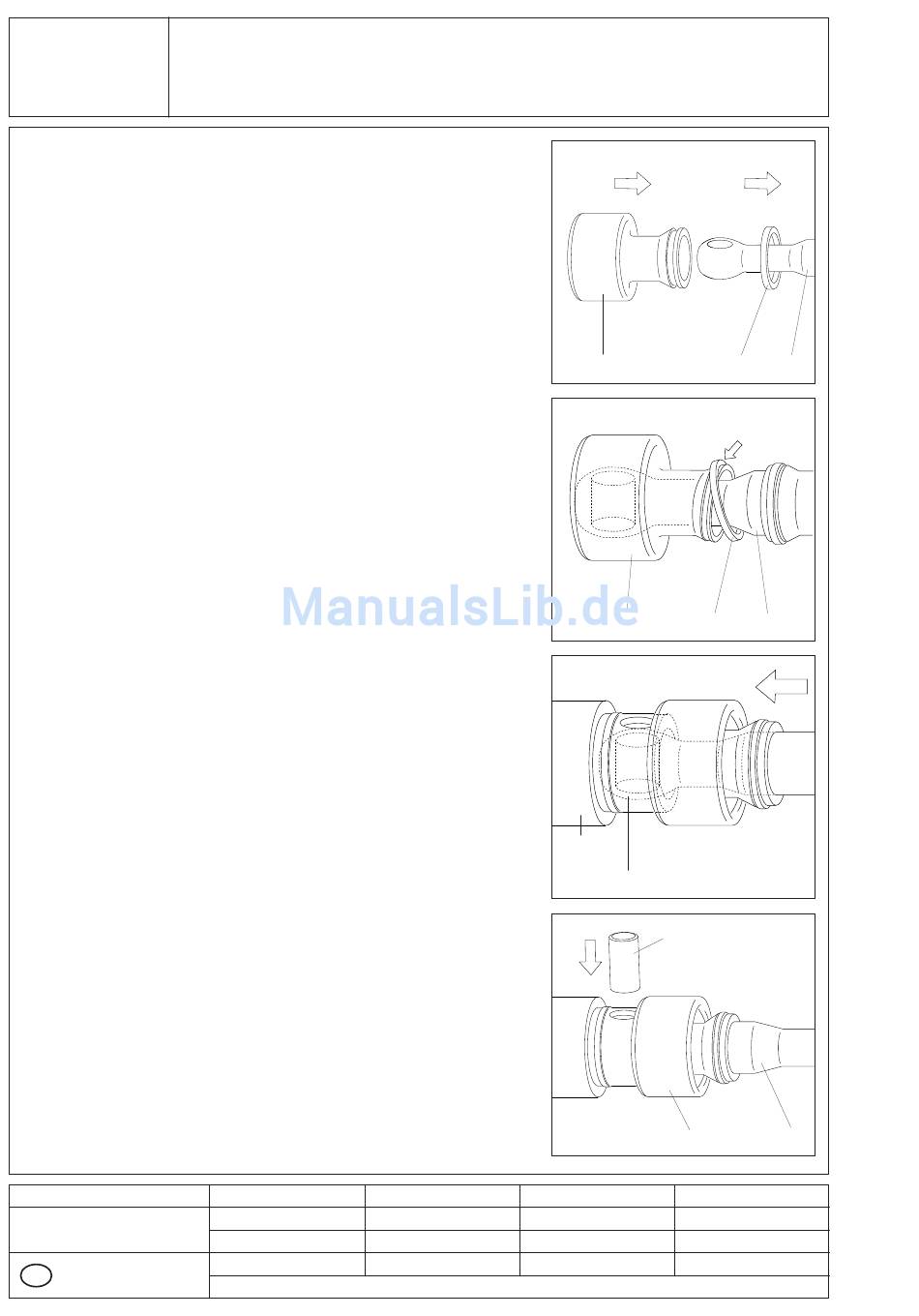

Zusammenbau:
I
Klemmring (5425) und SM-Bolzenabdichtung (8235)
über den Kopf von Kuppelstange (1998) schieben.
I
SM-Bolzenabdichtung (8235) zum dünneren Bereich
des Kopfes von Kuppelstange (1998) schieben und
dort Klemmring (5425) in die Nut von SM-Bolzen-
abdichtung (8235) einlegen.
Anschließend SM-Bolzenabdichtung (8235) bis zum
Anschlag auf Kuppelstange (1998) schieben.
I
Den Kopf von Kuppelstange (1998) in die Bohrung
von Rotor (1999), Antriebswelle (1005) oder
Anschlußwelle (1050) einführen.
I
Rotor (1999), Antriebswelle (1005) oder
Anschlußwelle (1050) und Kuppelstange (1998) mit
Zylinderstift (5075) verbinden und SM-Bolzenab-
dichtung (8235) bis zum Anschlag auf Rotor (1999),
Antriebswelle (1005) oder Anschlußwelle (1050) auf-
schieben.
Zweites Bolzengelenk ebenso zusammenbauen.
Revision:
Ersatz für Ausgabe
vom
Text-Nr. 30700
D
10 ZERLEGEN UND ZUSAMMENBAU
DER ROTIERENDEN TEILE
Datum
erstellt 10.03.04
geprüft 11.03.04
freigegeben 11.03.04
Verteiler:
8235
8235 5425
1999
1005
1050 1998
5075
8235
Name Unterschrift
Mangel
Denk
Denk
5425 1998
1998
1998
