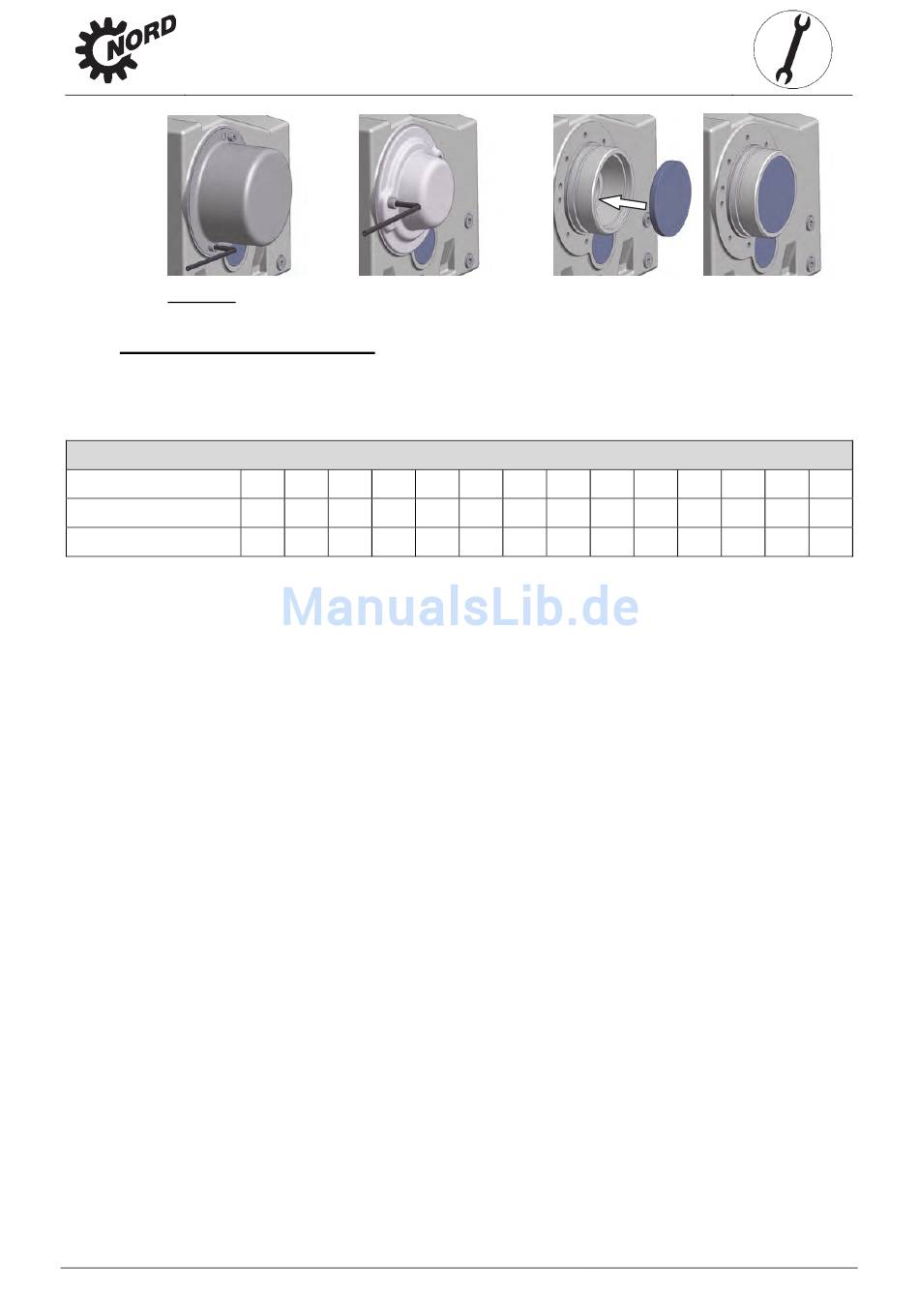

Bild 3-12: Montage der Abdeckhaube Option SH, Option H und Option H66
3.10 Montage eines Normmotors
Die in der folgenden Tabelle angegebenen maximal zulässigen Motorgewichte sind bei Anbau
an einen IEC-Adapter / NEMA-Adapter nicht zu überschreiten:
IEC-Motorbaugröße
NEMA-Motorbaugröße
max. Motorgewicht [kg]
Montageablauf beim Anschließen eines Normmotors an den IEC-Adapter (Option IEC) / NEMA-Adapter
1. Motorwelle und Flanschflächen von Motor und IEC-Adapter / NEMA-Adapter reinigen und
auf Beschädigungen prüfen. Befestigungsabmessungen und Toleranzen des Motors müs-
sen DIN EN 50347 / NEMA MG1 Part 4 entsprechen.
2. Die Kupplungshülse auf die Motorwelle aufsetzen, so dass die Motorpassfeder beim Aufzie-
hen in die Nut der Kupplungshülse eingreift.
3. Die Kupplungshülse auf die Motorwelle gemäß Angaben des Motorherstellers bis zum An-
schlagen an den Bund aufziehen. Eventuell sind beiliegende Distanzbuchsen bei den Mo-
torbaugrößen 160, 180 und 225 zwischen Kupplungshülse und Bund zu legen. Bei Stan-
dard-Stirnradgetrieben ist das Maß B zwischen Kupplungshülse und Bund zu beachten (sie-
he Bild 3-13). Bei einigen NEMA-Adaptern ist die Position der Kupplung gemäß der Angabe
auf dem angebrachten Klebeschild einzustellen.
4. Die Kupplungshälfte mit dem Gewindestift sichern. Hierbei ist der Gewindestift durch Benet-
zen mit Sicherungsklebstoff z.B. Loctite 242 oder Loxeal 54-03 vor dem Einschrauben zu si-
chern
Anziehdrehmomente siehe Kap. 6.2)
5. Eine Abdichtung der Flanschflächen von Motor und IEC-Adapter / NEMA-Adapter ist bei
Aufstellung im Freien und in feuchter Umgebung zu empfehlen. Die Flanschflächen vor der
Motormontage vollständig mit Flächendichtmittel z.B. Loctite 574 oder Loxeal 58-14 benet-
zen, so dass der Flansch nach der Montage abdichtet.
6. Den Motor an IEC-Adapter / NEMA-Adapter montieren, hierbei den beiliegenden Zahnkranz
bzw. die beiliegende Zahnhülse nicht vergessen. (siehe Bild 3-13)
7. Die Schrauben des IEC-Adapters / NEMA-Adapters mit entsprechendem Drehmoment fest-
drehen. (Schrauben-Anziehdrehmomente siehe Kap. 6.2)
www.nord.com
3. Montageanleitung,
Lagerung, Vorbereitung, Aufstellung
Maximal zulässige Motorgewichte
63
71
80
90
100 112 132 160 180 200 225 250 280 315
56C 143T 145T 182T 184T 210T 250T 280T 324T 326T 365T
25
30
40
50
und
mit
entsprechendem
B1000-DE-2511
60
80
100 200 250 350 500 700 1000 1500
Drehmoment
festzudrehen.
(Schrauben-
-17-
