10 ZERLEGEN UND ZUSAMMENBAU
10.4

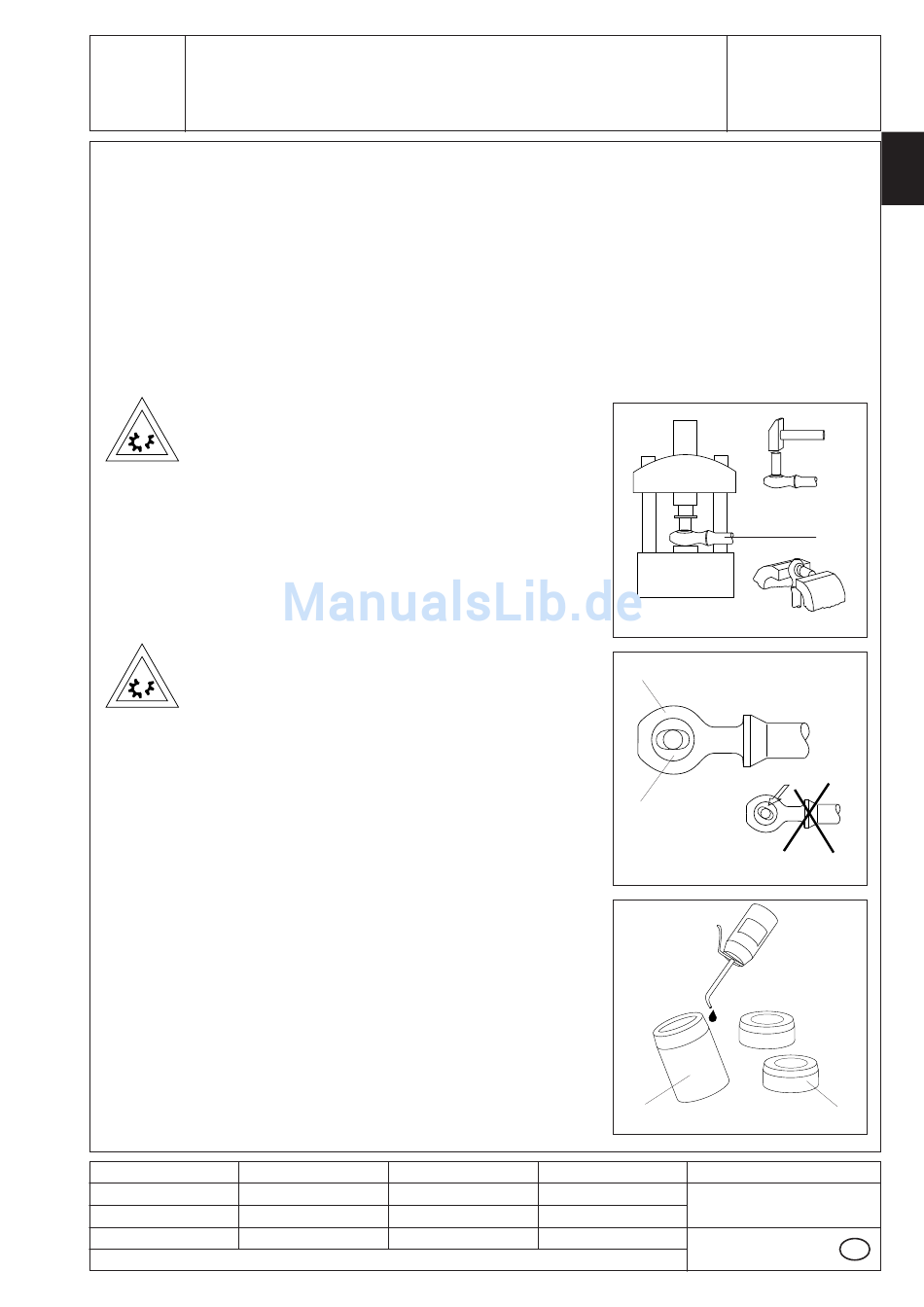

Auswechseln der Verschleißhülsen
in Anschlußhülse, Rotor und Kuppelstange
Verschleißhülsen (5435, 5440) sitzen sehr fest.
Daher möglichst mit Hilfe einer Presse ein- und aus-
bauen.
Defekte Verschleißhülsen können evtl. auch mit pas-
sendem Dorn herausgeschlagen werden.
Zum Einpressen neuer Verschleißhülsen (5435, 5440)
ist aber mindestens ein kräftiger Schraubstock erfor-
derlich.
Verschleißhülsen (5435) so orientieren, daß die
Längsachse der ovalen Bohrung mit der Längsachse
von Kuppelstange (1998) übereinstimmt.
I
Verschleißhülsen (5435, 5440) gut einölen.
I
Verschleißhülsen (5435, 5440) haben an jeweils
einem Ende einen verringerten Außendurchmesser
zum leichteren Einführen in die Aufnahmebohrun-
gen.
I
In richtiger Orientierung zu Kuppelstange (1998)
einpressen.
