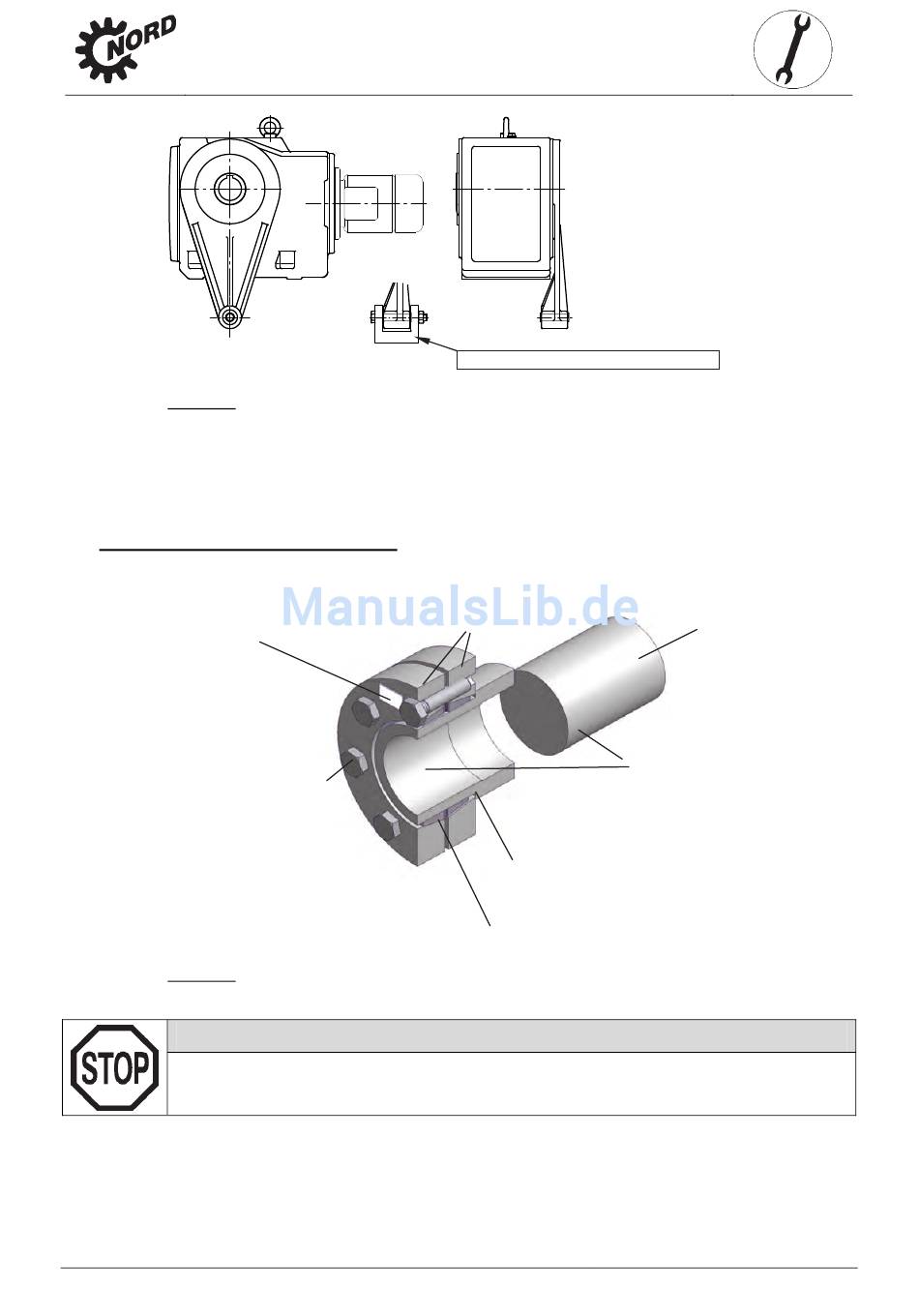

Bild 3-10: Befestigung der Drehmomentstütze bei Kegelrad- und Schneckengetrieben
Die Verschraubung der Drehmomentstütze mit entsprechendem Drehmoment anziehen
(Schrauben-Anziehdrehmomente siehe Kap. 6.2) und gegen Lösen sichern. (z.B. Loctite 242,
Loxeal 54-03)
3.8 Montage von Schrumpfscheiben
Schrumpfscheibentyp, Sach-Nr.
und Drehmomentangabe für Spannschrauben
Spannschrauben DIN 931 (933) -10.9
Die Schrumpfscheiben werden vom Hersteller
einbaufertig geliefert. Sie sollen vor der Monta-
ge nicht mehr auseinander genommen werden.
Bild 3-11: Hohlwelle mit Schrumpfscheibe
Achtung!
Spannschrauben nicht ohne eingebaute Vollwelle anziehen!
Montageablauf:
1. Entfernen der Transportsicherung bzw. Abdeckhaube, falls vorhanden.
2. Spannschrauben lösen, aber nicht herausdrehen und von Hand leicht anziehen bis das
Spiel zwischen den Flanschen und dem Innenring beseitigt ist.
www.nord.com
3. Montageanleitung,
Lagerung, Vorbereitung, Aufstellung
Spannflansche
B1000-DE-2511
Drehmomentstütze immer beidseitig lagern!
Hohlwelle des Getriebes
Zweimal halbgeschlitzter Innenring
Vollwelle der Maschine
Wellenschaft und Hohlwellenbohrung
FETTFREI !
-15-
