PROTECTOR DE CUELLO BIONIC - INFORMACIÓN IMPORTANTE PARA EL USUARIO
Talla Circunferencia torácica
Talla UE
EE.UU. en cm
10-11 Jahre 72 (28.3")
12-13 Jahre 76 (30.0")
14-16 Jahre 80 (31.5")
42 32 84 (33.0")
44 34 88 (34.6")
46 36 92 (36.25")
48 38 96 (37.75")
50 40 100 (39.4")
52 42 104 (41.0")
54 44 108 (42.5")
56 46 112 (44.1")
58 48 116(45.75")
60 50 120 (47.25")
62 52 124 (48.8")
64 54 128 (50.4")
66 56 132 (52.0")
Tabla 1 – Guía inicial de selección
2. El estabilizador trasero (10) debe montarse antes de ajustar el producto:
(a) Desabroche el sistema de bloqueo de liberación rápida (4) y abra completamente el BNS
(b) Con el BNS bocabajo, sujete la parte trasera (6) de modo que las dos partes del marco
queden planas y encaje el estabilizador trasero (10) sobre la llave (8)
(c) Empuje hacia abajo para que la placa de fijación (9) quede plana y gire el estabilizador
(10) en el sentido de las agujas del reloj hasta que se bloquee en su posición.
– Sistema de bloqueo de liberación
Figura 6
rápida.
3. Abra los brazos del BNS por detrás de la cabeza, deslice el protector hacia delante por en-
cima de los hombros y déjelo caer de forma natural sobre ellos antes de cerrar el sistema de
bloqueo de liberación rápida (4). Nota: El protector ha de llevarse puesto, de forma habitual,
encima de la ropa y debajo de los chalecos protectores. El usuario debe probarse el protector
con las capas de ropa con las que suele montar en moto.
4. Presione ligeramente los lados del BNS junto a los ganchos de la correa X (5).
5. El BNS se acomodará por sí solo en una posición ajustada presionando ligeramente el
pecho y la espalda.

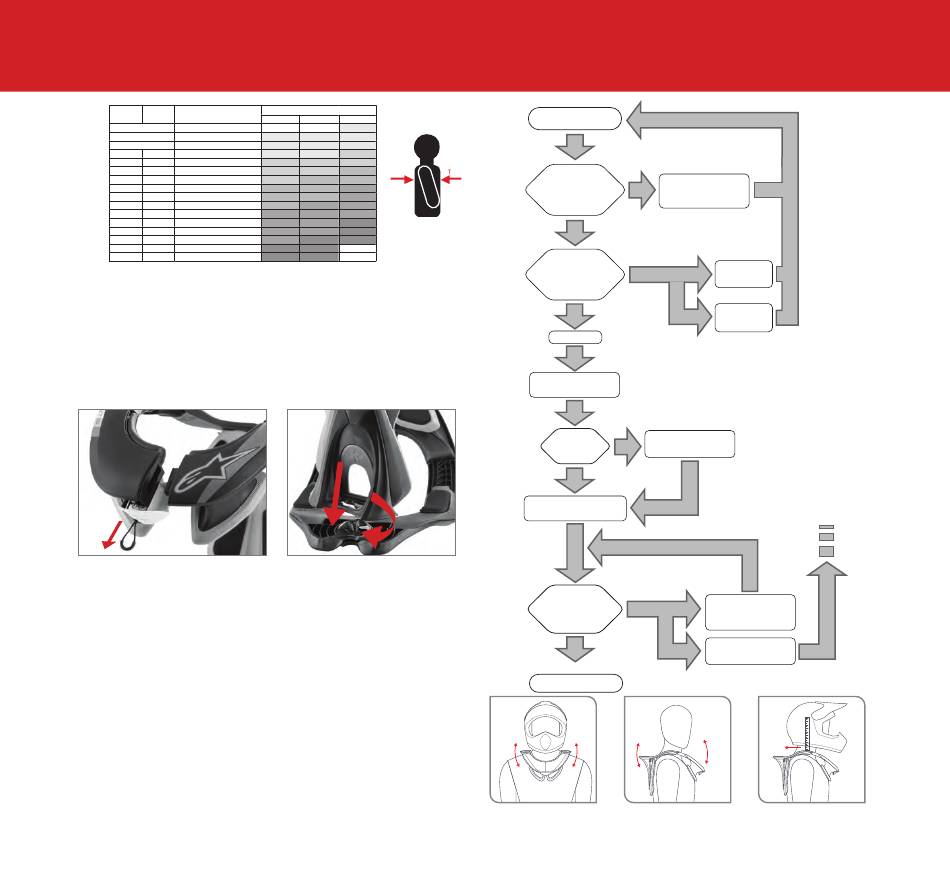

6. El siguiente diagrama de flujo sirve para seleccionar el tamaño correcto del BNS.
Anchura torácica en cm (A)
Delgado Normal Corpulento
XS
XS XS XS
XS XS XS
XS XS S
S S S
S S M
S M M
M M L
M M L
M L L
L L L
L L XL
L L XL
L XL XL
XL XL -
XL XL -
1
2
– Montar el estabilizador trasero.
Figura 6.1
INICIO – PRUEBA DEL BNS
talla predefinida M/L
¿El BNS está ceñido
El accesorio de regulación
a su pecho y espalda?
SÍ
¿Se mueve hacia la
derecha/izquierda? Pruebe la talla más grande.
(Fig. 7)
NO LIGERAMENTE
¿Se mueve hacia
adelante y hacia atrás
SÍ
sobre los hombros?
(Fig. 8)
Lleve el casco.
Mida el espacio entre el
casco y el BNS
¿El espacio es Sustituya los mullidos de los
hombros de 10 mm por los
SÍ
inferior a 40 mm?
(Fig. 9)
NO
Incline la cabeza hacia adelante
hasta que el casco toque el BNS.
¿El mentón
toca los soportes para
SÍ
el mentón (3) cuando
el casco se para?
NO
O TOCA LIGERAMENTE
BNS REGULADO
– Comprobar los – Comprobar la
Figura 7 Figura 8
Figure 7 – Check Play Left/Right. Figure 7 – Check Play Left/Right. Figure 7 – Check Play Left/Right. Figure 8 – Check Play Back & Forth. Figure 8 – Check Play Back & Forth. Figure 8 – Check Play Back & Forth.
laterales parte delantera y trasera
Véase Figura 5
es demasiado pequeño.
Véase Figura 5
El accesorio de
regulación es
demasiado grande.
Pruebe el kit de
mullidos más
espesas de 10 mm.
de 6 mm.
VAYA AL INICIO
Vuelva a controlar el
accesorio de regulación de
la talla y el mullido que haya
elegido.
Pruebe un accesorio de
regulación más grande u
otro casco
– Medir el hueco
Figura 9
Figure 9 – Measuring Gap - Helmet to BNS. Figure 9 – Measuring Gap - Helmet to BNS. Figure 9 – Measuring Gap - Helmet to BNS.
entre el casco y el BNS
