BIONIC NACKENSTÜTZE - WICHTIGE INFORMATIONEN FÜR BENUTZER
EU Größe US Größe Brustumfang in cm
10-11 Jahre 72 (28.3")
12-13 Jahre 76 (30.0")
14-16 Jahre 80 (31.5")
42 32 84 (33.0")
44 34 88 (34.6")
46 36 92 (36.25")
48 38 96 (37.75")
50 40 100 (39.4")
52 42 104 (41.0")
54 44 108 (42.5")
56 46 112 (44.1")
58 48 116(45.75")
60 50 120 (47.25")
62 52 124 (48.8")
64 54 128 (50.4")
66 56 132 (52.0")

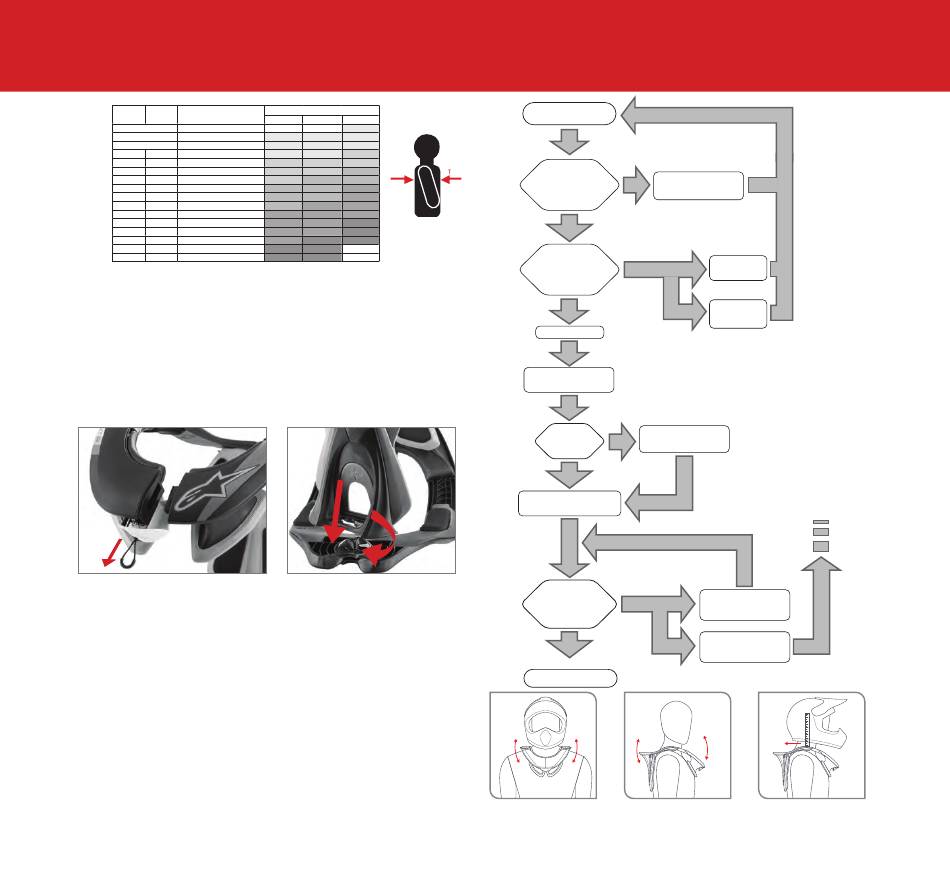

Tabbelle 1 – Leitfaden für die Vorauswahl
2. Der hintere Stabilisator (10) muss vor dem Anpassen angebracht werden:
(A) Lösen Sie das Schnellverschluss System (4) und öffnen die BNS vollständig
(B) Beginnend mit dem BNS auf dem Kopf, greifen Sie das hintere Endstück (6), so dass die
beiden Rahmenhälften flach aufliegen und schieben Sie den hinteren Stabilisator (10) über
den Pivot Schlüssel (8).
(C) Schieben Sie die Befestigungsplatte (9) nach unten, bis sie flach aufliegt, und drehen Sie
den hinteren Stabilisator (10) im Uhrzeigersinn, bis er einrastet.
– Schnellverschluss System
Abbildung 6
3. Halten Sie die geöffneten Arme des BNS hinter Ihrem Kopf, schieben Sie die Stütze nach
vorne über die Schultern und lassen Sie sie ganz von selbst auf Ihre Schultern fallen, bevor
Sie das Schnellverschluss System (4) einrasten. Hinweis: Für den normalen Gebrauch sollte
die Stütze über der Kleidung und unter einem Schutz gegen Steinschlag getragen werden.
Der Motorradfahrer sollte die Nackenstütze in der Kleidung ausprobieren, die er normaler-
weise beim Motorradfahren trägt.
4. Drücken Sie leicht auf die Seiten des BNS, neben den Haken des X Gurtes (5).
5. Die Bionic Nackenstütze ruht mit leichtem Druck auf die Brust und den Rücken in einer
natürlichen, bequemen Position.
6. Das folgende Flussdiagramm kann Ihnen helfen, die richtige Größe des BNS auszuwählen
und es zu montieren.
Brustumfang in cm (U)
Schmal Normal Stark
XS
XS XS XS
XS XS XS
XS XS S
S S S
S S M
S M M
M M L
M M L
M L L
L L L
L L XL
L L XL
L XL XL
XL XL -
XL XL -
1
2
– Befestigung des hin-
Abbildung 6.1
teren Stabilisators
START – ANPROBE DES BNS
Default-Größe M/L
Liegt der BNS eng an
Adapterzubehör ist zu klein.
JA
Brust und Rücken an?
Versuchen Sie es mit einem
(Abb. 7)
NEIN LEICHT
Bewegt er sich auf
den Schultern vor und JA
zurück? (Abb. 8)
Den Helm aufsetzen.
Den Freiraum zwischen
Helm und BNS messen.
Ersetzen Sie die 10mm
Freiraum unter
Schulterpolster mit 6mm
JA
40 mm?
(Abb. 9)
NEIN
Den Kopf nach vorne beugen,
bis der Helm den BNS berührt.
Berührt das Kinn die
Kinnstützen (3), wenn
JA
der Helm den BNS
berührt?
NEIN
ODER BERÜHRT EIN WENIG
BNS IST EINGESTELLT
– Spielraum
Abbildung 7 Abbildung 8
Figure 7 – Check Play Left/Right. Figure 7 – Check Play Left/Right. Figure 7 – Check Play Left/Right. Figure 8 – Check Play Back & Forth. Figure 8 – Check Play Back & Forth. Figure 8 – Check Play Back & Forth.
rechts und links überprüfen vorn und hinten überprüfen.
Siehe Abbildung 5
größeren Adapter.
Siehe Abbildung 5
Adapterzubehör
ist zu groß.
Probieren Sie
dickere 10mm
Polster.
Polstern.
ZURÜCK ZU START
Die ausgewählten
Größenadapter und Polster
erneut kontrollieren.
Probieren Sie einen größeren
Adapter oder einen anderen
Helm.
– Spielraum – Messung
Abbildung 9
Figure 9 – Measuring Gap - Helmet to BNS. Figure 9 – Measuring Gap - Helmet to BNS. Figure 9 – Measuring Gap - Helmet to BNS.
des Zwischenraums zwis-
chen BNS und dem Helm
