3.3 Übersicht
„Elektrischer Anschluss"
A Spannungsversorgung je nach
Geräteausführung
(240 V AC, 15 VA / 120 V AC,
30 VA / 24 V AC, 15 VA)
B Eingang Reinigerleermeldung
C Eingang LF-Messzelle
D Potentialfreies externes Freigabe-
signal für Dosierfreigabe und
Vordosierung
Nur verwendbar mit Zusatzplatine
2.235.52
in Material-Nr.
1.235.24
1.235.26
1.235.28

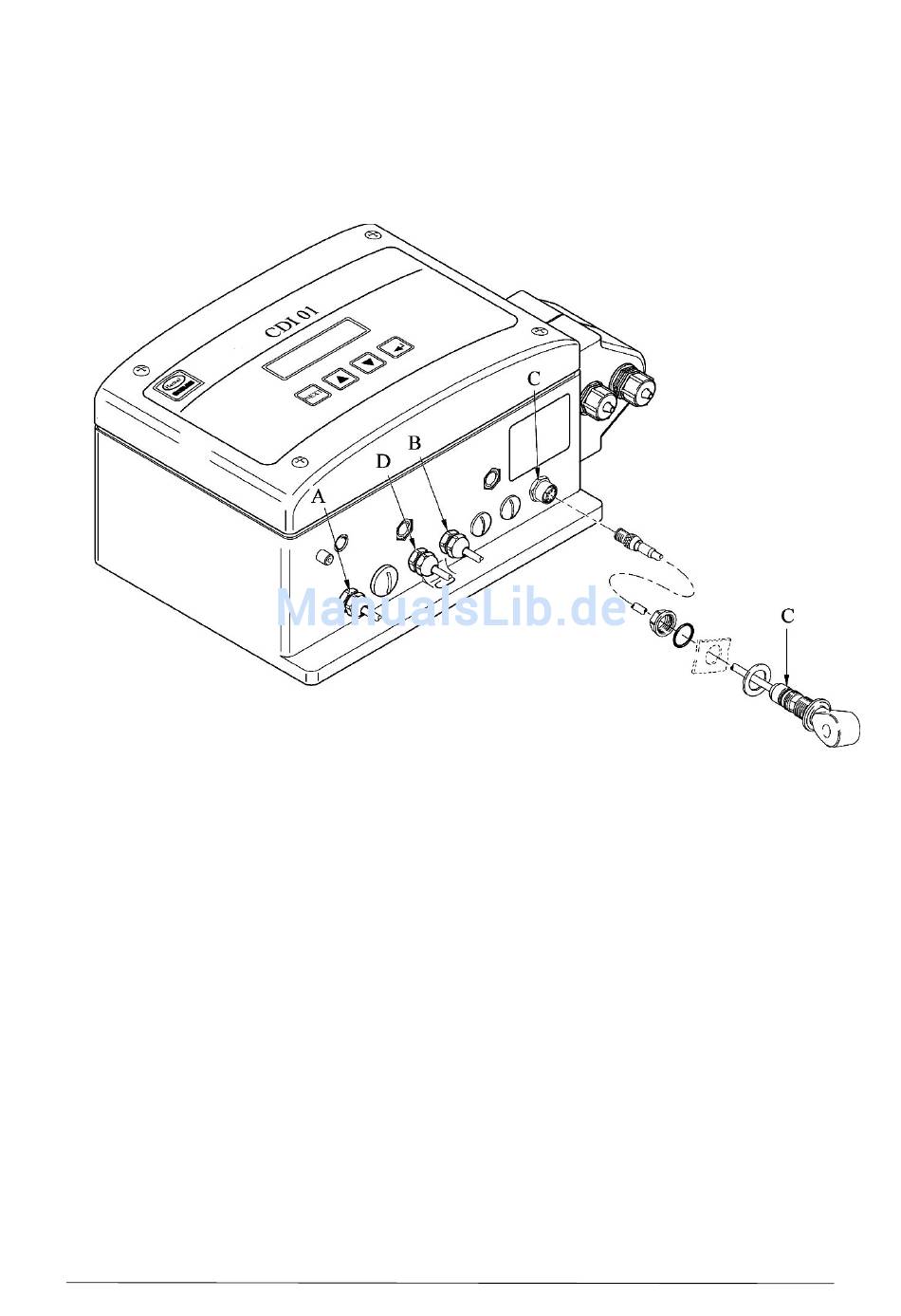

3.3 Exploded view
"Electrical connection"
Abb. 4 Fig. 4 Fig. 4
A Cable entry - Power supply to unit
version
(240 V AC, 15 VA / 120 V AC,
30 VA / 24 VA, 15 VA)
B Cable entry - Detergent-empty signal
C Socket connection - Conductivity
measuring cell
D Cable Entry – enable signals (zero
potential) for remot metering and
pre-metering operations
Only use with Add-on-board
2.235.52
in Material-No.
1.235.24
1.235.26
1.235.28
Sid 9
3.3 Sprängskiss elektrisk
installation
A Kabelingång- strömförsörjning
Beroende på version
(240 V AC, 15 VA / 120 V AC,
30 VA / 24 V AC, 15 VA)
B Kabelingång- rengöringsmedels-
Signal "låg nivå"
C Uttag för mätcell konduktivitet
D Kabelingång- signalmöjlighet
(0-nivå) för fjärrdosering och
fördosering
Endast med monteringsplatta
2.235.52
Med Artikel nr:
1.235.24
1.235.26
1.235.28
