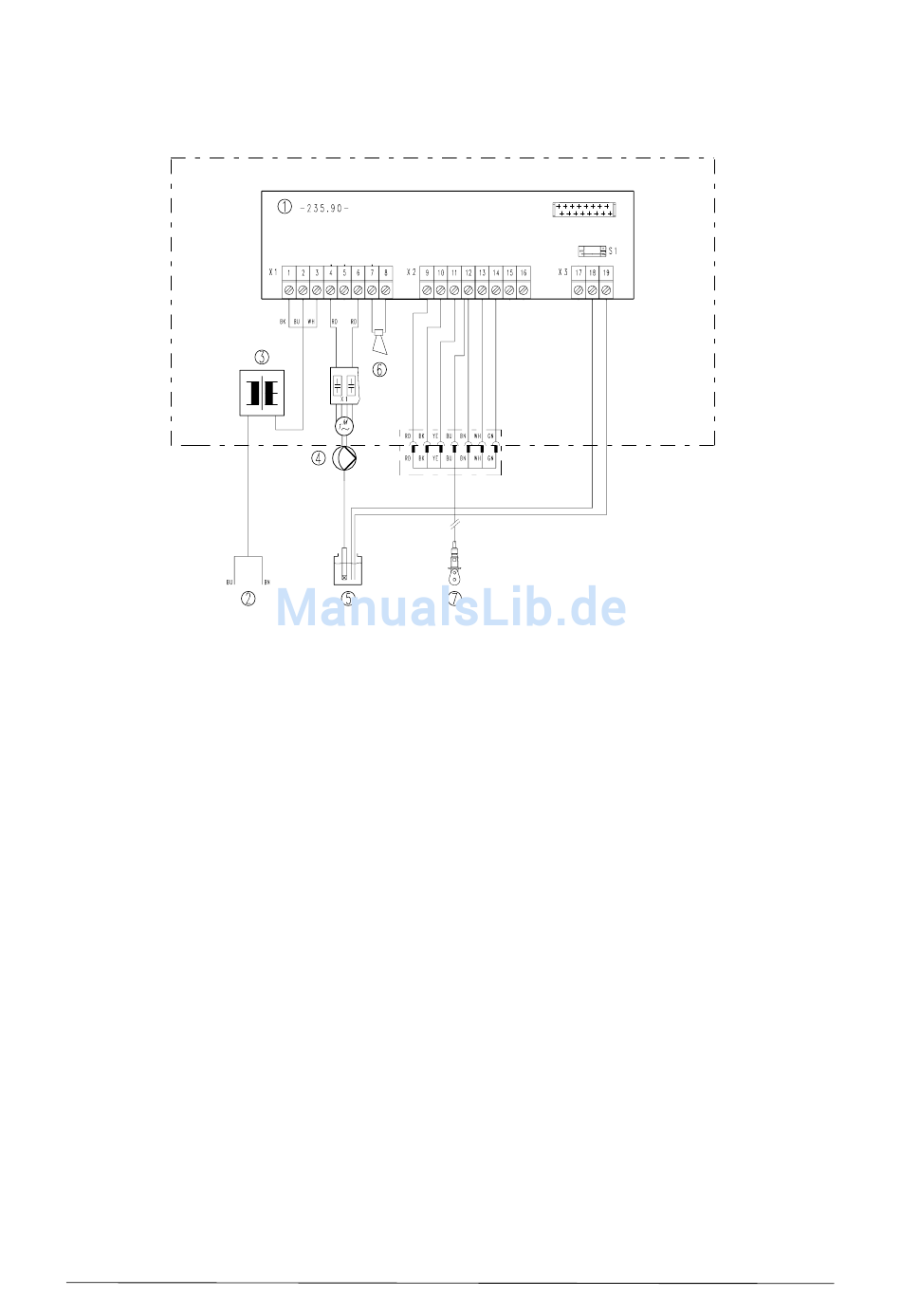

ECOLAB CDI 01 Bedienungsanleitung Seite 43

1 Basisplatine
2 Versorgungsspannung für
Dosiergeräte von Anlage
3 Netztrafo je nach Ausführung
bei Material-Nr.
1.235.19: 240/ 2x12 VAC, 15VA
1.235.25: 120/ 2x12 VAC, 30VA
1.235.27: 24/ 2x12 VAC, 15VA
4 Reiniger Dosierpumpe
5 Reinigergebinde
6 Piezo Summer
7 Leitfähigkeitsmesszelle mit
Temperaturfühler
1 Motherboard
2 Supply voltage for detergent
metering unit
3 Line transformator
for Material-No.
1.235.19: 240/ 2x12 VAC, 15VA
1.235.25: 120/ 2x12 VAC, 30VA
1.235.27: 24/ 2x12 VAC, 15VA
4 Detergent metering pump
5 Detergent
6 Piezo buzzer
7 Conductivity probe with
temperature probe
Sid 43
1 Moderkort
2 Strömförsörjningsanslutning för
rengöringsmedeldoseringsutrustningen
3 Nättransformator
med artikel nr.
1.235.19: 240/ 2x12 VAC, 15VA
1.235.25: 120/ 2x12 VAC, 30VA
1.235.27: 24/ 2x12 VAC, 15VA
4 Doseringspump
5 Kemikaliebehållare
6 Summerton
7 Mätsond konduktiv med
temperaturmätcell
