5.2

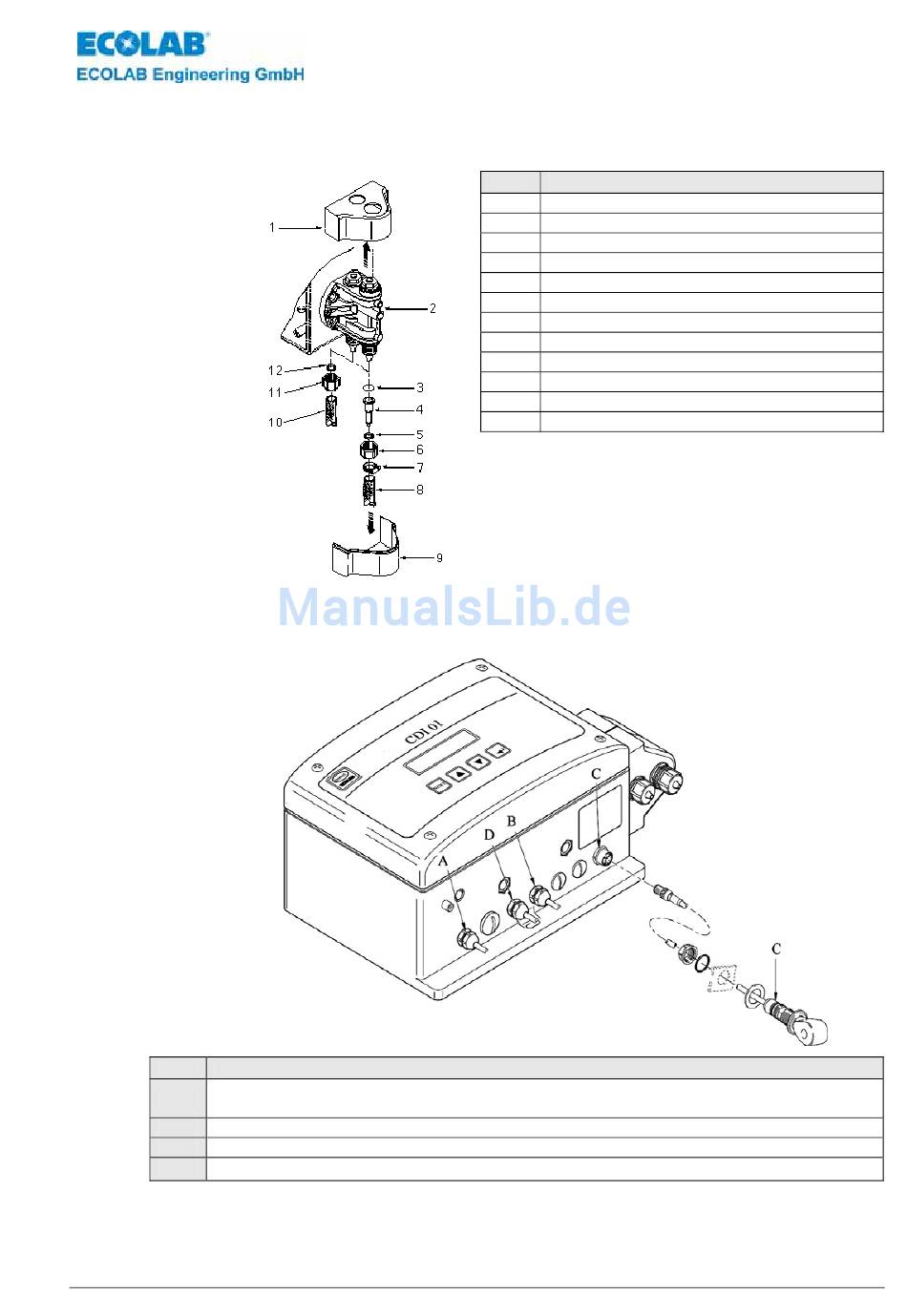

Übersicht: „Anschluss der Saug- und Dosierleitung an die
Reinigerdosierpumpe"
Abb. 5.2
5.3
Übersicht: „Elektrischer Anschluss"
Abb. 5.3
Pos. Bezeichnung
Spannungsversorgung je nach Geräteausführung
A
(240 V AC, 15 VA / 120 V AC, 30 VA / 24 V AC, 15 VA)
B
Eingang Reinigerleermeldung
C
Eingang LF-Messzelle
D
Potentialfreies externes Freigabesignal für Dosierfreigabe und Vordosierung
Nur verwendbar mit Zusatzplatine 223552 in Artikel-Nr.: 123524
417101089_CDI01.doc
Pos.
Bezeichnung
1
Obere Abdeckung
2
Pumpenkopf
3
O-Ring
4
Schlauchadapter
5
Klemmring
6
Überwurfmutter
7
Schlauchschelle
8
Dosierschlauch
9
untere Abdeckung
10
Saugschlauch
11
Überwurfmutter
12
O-Ring
123526
123528
- 10 -
Rev.: 04-01/10
