ECOLAB CDI 01 Bedienungsanleitung Seite 44

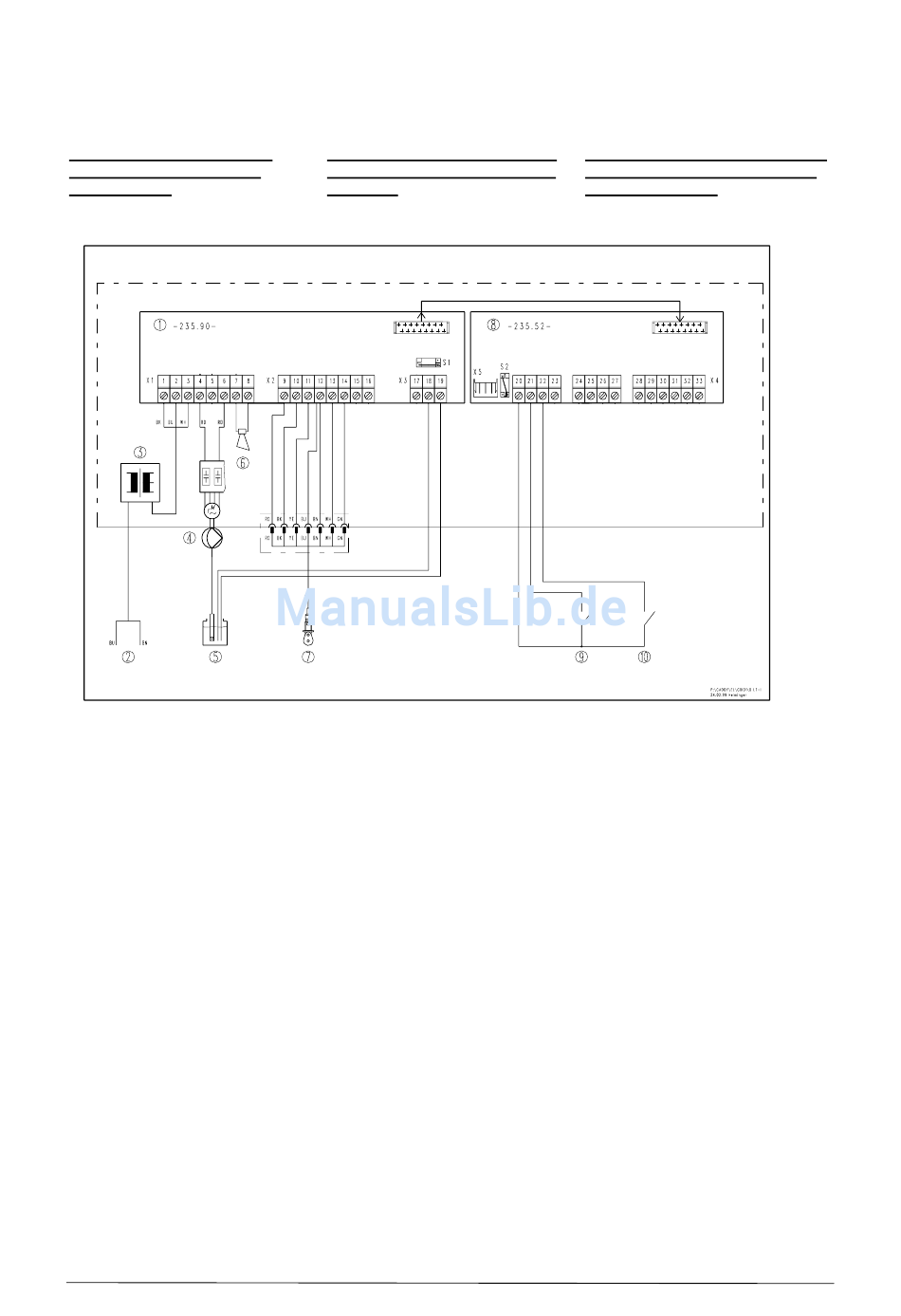

Anschlußschema CDI 01 mit
externen Freigabesignalen
„Potentialfrei"
X1
1 Basisplatine
2 Versorgungsspannung für
Dosiergeräte von Anlage
3 Netztrafo je nach Ausführung
bei Material-Nr.
1.235.24: 240/ 2x12 VAC, 15VA
1.235.26: 120/ 2x12 VAC, 30VA
1.235.28: 24/ 2x12 VAC, 15VA
4 Reiniger Dosierpumpe
5 Reinigergebinde
6 Piezo Summer
7 Leitfähigkeitsmesszelle mit
Temperaturfühler
8 Zusatzplatine
9 Dosierfreigabe extern potentialfrei
10 Vordosierung extern potentialfrei
Connecting scheme CDI 01 with
external enabling signals "zero-
potential"
1 Motherboard
2 Supply voltage for detergent
metering unit
3 Line transformator
for Material-No.
1.235.24: 240/ 2x12 VAC, 15VA
1.235.26: 120/ 2x12 VAC, 30VA
1.235.28: 24/ 2x12 VAC, 15VA
4 Detergent metering pump
5 Detergent
6 Piezo buzzer
7 Conductivity probe with
temperature probe
8 Additional PCB
9 Metering enable external zero
potential
10 Pre-metering external zero potential
Sid 44
Kopplingsschema för CDI 01 med
externa aktiveringssignaler som
är "spänningsfria"
1 Moderkort
2 Strömförsörjning doseringsenhet
3 Nätspänningstransformator
fördelar med artikel nr.
1.235.14: 240/ 2x12 VAC, 15VA
1.235.26: 120/ 2x12 VAC, 30VA
1.235.28: 24/ 2x12 VAC, 15VA
4 Doseringspump
5 Rengöringsmedelsbehållare
6 Summerton
7 Konduktivitetsmätsond med
temperaturmätcell
8 Extra kopplingsplint
9 Extern doseringaktivering
"spänningsfri"
10 Extern fördosering "spänningsfri"
