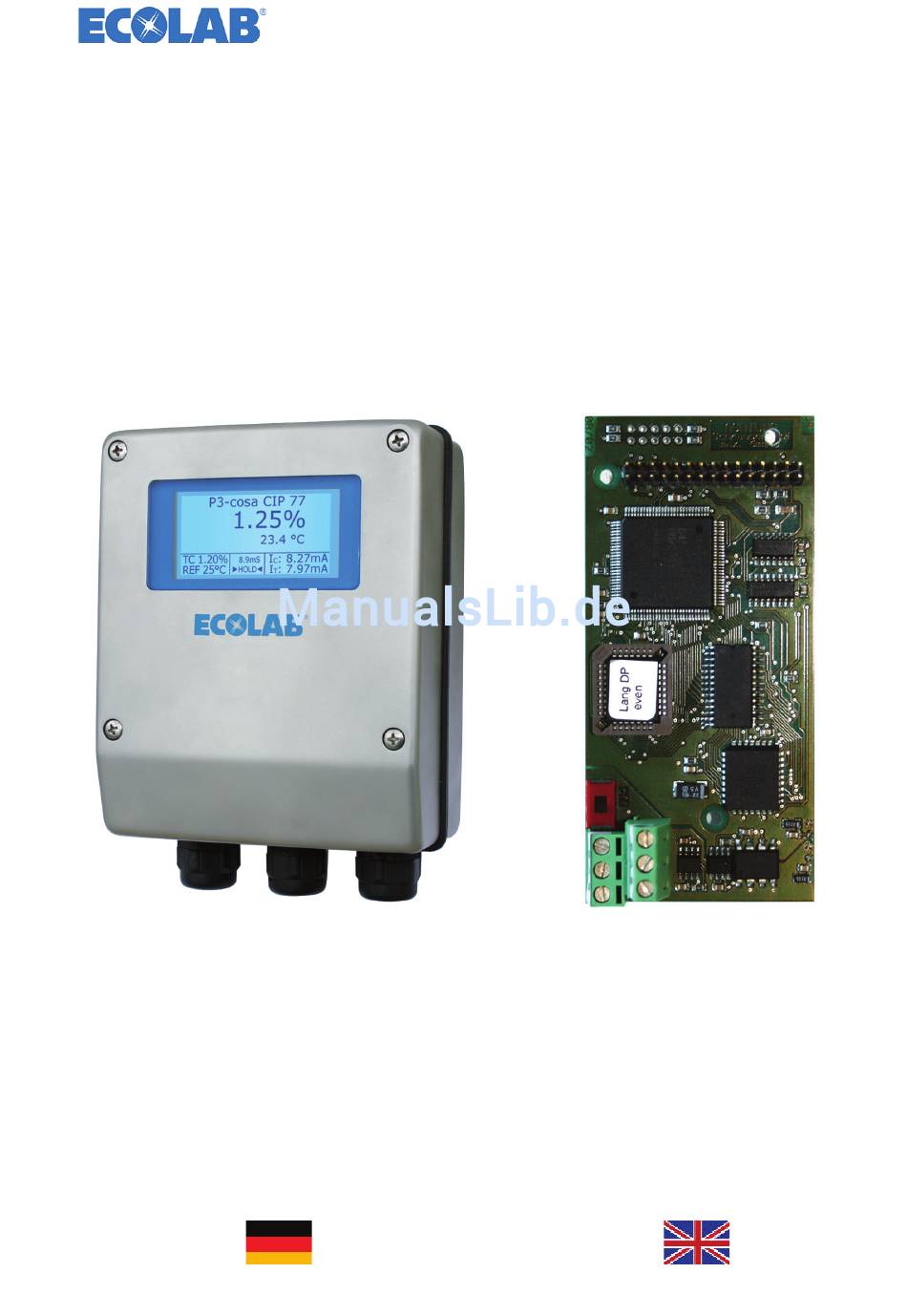

Abb. 01 / Fig. 01
Artikel Nr. / Article no. 189206
EBS-Nr: auf Anfrage, EBS no. on request

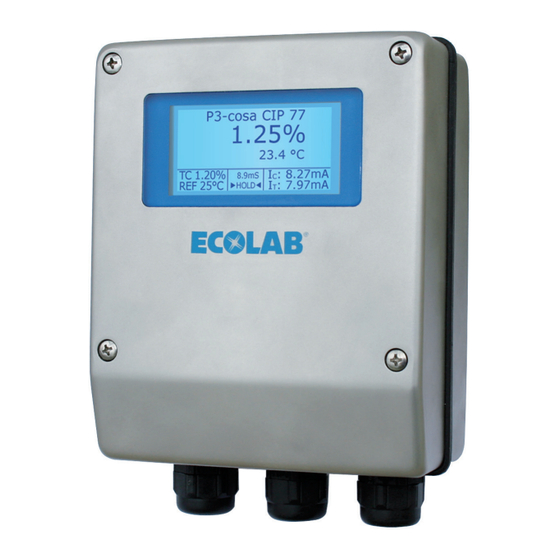

Transmitter mit integriertem Messwertgeber (Kompaktversion)
Transmitter with integrated transducer (compact version)
Artikel Nr. / Article no. 189207
EBS-Nr: auf Anfrage, EBS no. on request
Transmitter mit separatem Messwertgeber (Wandaufbauversion)
Transmitter with separate transducer (wall-mounted version)
Deutsch
417101561_LMIT09_DPV1
Kurz-Betriebsanleitung
Short-Operating Instructions
LMIT 09
Profibus DP/V1
LMIT 09
mit
with
Abb. 02 / Fig. 02
Artikel Nr. / Article no. 289256,
EBS-Nr: auf Anfrage, EBS no. on request
- 1 -
Profibus DP/V1
English
Rev. 03-10.12
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ECOLAB lmit 09
Inhaltszusammenfassung für ECOLAB lmit 09
- Seite 1 Kurz-Betriebsanleitung Short-Operating Instructions LMIT 09 with Profibus DP/V1 Abb. 01 / Fig. 01 Abb. 02 / Fig. 02 LMIT 09 Artikel Nr. / Article no. 189206 EBS-Nr: auf Anfrage, EBS no. on request Profibus DP/V1 Transmitter mit integriertem Messwertgeber (Kompaktversion) Artikel Nr.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeines ............................3 EBS Nummernreihe ..............................3 WICHTIGE HINWEISE zu Betriebsanleitungen für LMIT 09 ..................3 Kontaktadresse / Hersteller ............................3 Sicherheitshinweise ..........................4 Transportschäden ..............................4 Hervorhebungen ............................... 4 Lieferumfang ............................5 Funktionsbeschreibung, Installation und Einstellungen des PROFIBUS DP/V1 ......6 Funktionsbeschreibung............................. -
Seite 3: Allgemeines
Allgemeines Diese Kurz-Betriebsanleitung enthält alle Anweisungen zur Installation, und Erstinbetriebnahme des Transmitters LMIT 09 in Verbindung mit der Zusatzplatine PROFIBUS DP/V1. Bitte diese Anleitung sorgfältig lesen und als Referenz aufbewahren. WICHTIG Bei Fragen kontaktieren Sie uns bitte wie unter Kapitel „Kontaktadresse„... -
Seite 4: Sicherheitshinweise
Art. Nr. 417101557, (EBS-Nr. auf Anfrage), die sich im Lieferumfang auf der Dokumentations-CD, Art. Nr. 417101559, (EBS-Nr. auf Anfrage) befindet! Transportschäden VORSICHT Wird beim Auspacken ein Transportschaden festgestellt, darf das LMIT 09 PROFIBUS DP/V1 nicht installiert werden! WARNUNG Hervorhebungen Die hier dargestellten Hervorhebungen haben folgende Bedeutung:... -
Seite 5: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus: Abb. 3.1 LMIT 09 mit Zusatzplatine • PROFIBUS DP/V1 Art. Nr. 289256 EBS-Nr. auf Anfrage Abb. 3.2 • Kurz-Betriebsanleitung LMIT 09 PROFIBUS DP/V1 Art. Nr. 417101561 EBS-Nr. auf Anfrage 417101561_LMIT09_DPV1 - 5 - Rev. 03-10.12... -
Seite 6: Funktionsbeschreibung, Installation Und Einstellungen Des Profibus Dp/V1
Funktionsbeschreibung, Installation und Einstellungen des PROFIBUS DP/V1 Funktionsbeschreibung PROFIBUS DP/V1 Modul für LMIT 09 erlaubt die digitale, störungsfreie Kommunikation zwischen einem PROFIBUS Master und dem LMIT 09 Slave. Die Schnittstelle wurde eingehend auf die Einhaltung der in den PROFIBUS Richtlinien geforderten Eigenschaften und Grenzwerte getestet. -
Seite 7: Einstellung Der Feldbus-Parameter
4.3.2 Einstellung der Feldbus-Parameter Die Einstellung der PROFIBUS DP/V1 Slave Adresse ist im Handbuch zum LMIT09 (Art. Nr. 417101557), die sich im Lieferumfang auf der Dokumentations-CD (Art. Nr. 417101559) befindet beschrieben. 4.3.3 Einstellung der Übertragungsrate (Baud Rate) PROFIBUS-Master bestimmt die Übertragungsrate auf dem Bus. Diese wird vom LMIT09 PROFIBUS DP/V1 automatisch erkannt. -
Seite 8: Objektdefinitionen Im Lmit09 Für Profibus Dp/V1
Objektdefinitionen im LMIT09 für PROFIBUS DP/V1 Gerätemodell Die durch das LMIT09 bereitgestellten Daten werden entsprechend ihrer Logik innerhalb des Gerätes in verschiedene Blöcke aufgeteilt, die nachfolgend erläutert sind. Die beschriebenen Blöcke und Parameter werden durch ein Mapping über PROFIBUS zugänglich. Mapping für den azyklischen Zugriff: Block Slot... -
Seite 9: Geräteblock
Geräteblock Relativer Index Name Data type Bytes Access Value Range Initial Value SOFTWARE_REVISION VisibleString ac_r “2.3” HARDWARE_REVISION VisibleString ac_r “3.892.56-01” DEVICE_ID VisibleString ac_r “LMIT09 DP/V1” DEVICE_SER_NUM VisbleString ac_r “000000” CIP_SELECT UINT8 ac_r,ac_w LANGUAGE UINT8 ac_r,ac_w REF_TEMP UINT8 ac_r,ac_w CIP1_TEMP_COEFF FLOAT ac_r,ac_w CIP1_PROD_NO UINT8... -
Seite 10: Temperaturblock
REF_TEMP: Referenztemperatur mit folgender Kodierung: Kodierung Bedeutung 0°C 20°C 25°C CIP1_TEMP_COEFF: Temperaturkoeffizient für den CIP-Bereich. (numerischer Wert zwischen 0,00 %/K und 5,00 %/K) CIP1_PROD_NO: Produktnummer für den CIP-Bereich (Kodierung siehe Kapitel 5.8) CIP1_RANGE_SEL: Auswahl automatische / manuelle Messbereichsumschaltung. Kodierung Bedeutung Automatische Messbereichsumschaltung Manuelle Messbereichsumschaltung bei 200 µS CIP1_SEN_TYPE:... -
Seite 11: Leitfähigkeitsblock
Leitfähigkeitsblock Relativer Index Name Data type Bytes Access Value Range Initial Value Record ac_r,c_r OUT: Siehe Kapitel Konzentrationsblock Relativer Index Name Data type Bytes Access Value Range Initial Value Record ac_r,c_r OUT: Siehe Kapitel Kodeblock Relativer Index Name Data type Bytes Access Value Range... -
Seite 12: Device Ident Nummer
Device Ident Nummer PROFIBUS Nutzerorganisation (PNO) hat für den Leitfähigkeits- und Temperaturtransmitter LMIT09 DP/V1 die folgende Ident Nummer vergeben: 0588H Die Ident Nummer dient zur Identifikation des Geräte-Herstellers und des Gerätetyps. Geräte Stammdaten: Die Geräte Stammdaten sind sowohl beim Hersteller, wie auch bei der PNO unter dem Dateinamen Ecol0588.gsd abrufbar. - Seite 13 CONTENTS General Information ..........................14 EBS Article numbers ............................14 IMPORTANT NOTES of Operating Instructions for LMIT 09 ................ 14 Contact address / manufacturer ........................14 Safety Notes ............................15 Transport damage ............................... 15 Emphases ................................15 Scope of Equipment ..........................16 Functional Description, Installation &...
-
Seite 14: General Information
General Information These short operating instructions contain all the information required to install and start-up LMIT 09 transmitter in combination with Additional Board PROFIBUS DP/V1. Please read this manual carefully and keep it as reference. If you have questions, please... -
Seite 15: Safety Notes
Safety Notes Also note ALL safety instructions in the LMIT 09 operating manual, Art. Nr. 417101557, (EBS-No. on request), which is included on the documentation CD IMPORTANT with the Art. No. 417101559, (EBS-No. on request), and thus also part of the scope of delivery. -
Seite 16: Scope Of Equipment
Scope of Equipment The scope of equipment consists of: Fig. 3.1 LMIT 09 with Additional Board • PROFIBUS DP/V1 Art. no. 289256 EBS-No. on request Fig. 3.2 • Short-Operating Instruction LMIT 09 with PROFIBUS DP/V1 Art. no. 417101561 EBS-No. on request... -
Seite 17: Functional Description, Installation & Settings Of Profibus Dp/V1
Functional Description, Installation & Settings of PROFIBUS DP/V1 Functional Description PROFIBUS DP/V1 Interface for LMIT 09 allows the digital, noise-free communication between a PROFIBUS master and the LMIT The interface was tested carefully to fulfil all requirements of the PROFIBUS organisation. -
Seite 18: Setting Of The Field Bus Parameter
4.3.2 Setting of the field bus parameter The setting of the PROFIBUS DP/V1 slave address is described in the operating manual for LMIT09 (Art. no. 417101557), who is included in scope of supply at the Documentation- CD (Art. no. 417101559) befindet. 4.3.3 Transmission speed (Baud rate) PROFIBUS-Master... -
Seite 19: Object Definitions In The Lmit09 For Profibus Dp/V1
Object definitions in the LMIT09 PROFIBUS DP/V1 Device Model The data, supplied by the LMIT09 are divided into different blocks, according to their logic. This described blocks are mapped for access by PROFIBUS. Mapping for the a-cyclic communication Block Slot Startindex Equipment block Temperature block... -
Seite 20: Equipment-Block
Equipment-Block Relative Index Name Data type Bytes Access Value Range Initial Value SOFTWARE_REVISION VisibleString ac_r “2.3” HARDWARE_REVISION VisibleString ac_r “3.892.56-01” DEVICE_ID VisibleString ac_r “LMIT09 DP/V1” DEVICE_SER_NUM VisbleString ac_r “000000” CIP_SELECT UINT8 ac_r,ac_w LANGUAGE UINT8 ac_r,ac_w REF_TEMP UINT8 ac_r,ac_w CIP1_TEMP_COEFF FLOAT ac_r,ac_w CIP1_PROD_NO UINT8... -
Seite 21: Temperature-Block
REF_TEMP: The reference-temperature of the conductivity measurement: Code Meaning 0°C 20°C 25°C CIP1_TEMP_COEFF: The temperature coefficient of conductivity measurement in the CIP range. (Numeric value between 0,00 % and 5,00 % CIP1_PROD_NO: The product number for the CIP-range (code see chapter 5.8) CIP1_RANGE_SEL: The selection between manual measurement range setting at low conductivity values and automatic range setting... -
Seite 22: Conductivity-Block
Conductivity-Block Relative Index Name Data type Bytes Access Value Range Initial Value Record ac_r,c_r OUT: see chapter Concentration-Block Relative Index Name Data type Bytes Access Value Range Initial Value Record ac_r,c_r OUT: see chapter Code-Block Relative Index Name Data type Bytes Access Value Range... -
Seite 23: Device Ident Nummer
Device Ident Nummer PROFIBUS user organisation (PNO) has given the following identification number for the conductivity and temperature transmitter LMIT09 DP/V1: 0588H The identification number is a manufacturer identification and can be used for examination purposes on the one side and for the exact identification on the other side. Master Data: The master data of the device are deposited within the manufacturer as a device master data file with the file name Ecol0588.gsd. - Seite 24 Letzte Änderung: 31.10.2012 last changing: © Copyright ECOLAB Engineering GmbH, 2011 All rights reserved Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, nur mit Genehmigung der Firma ECOLAB Engineering GmbH gestattet. Reproduction, also in part, only with permission of ECOLAB Engineering GmbH.
