3
Montage und
Anschluss
3.1

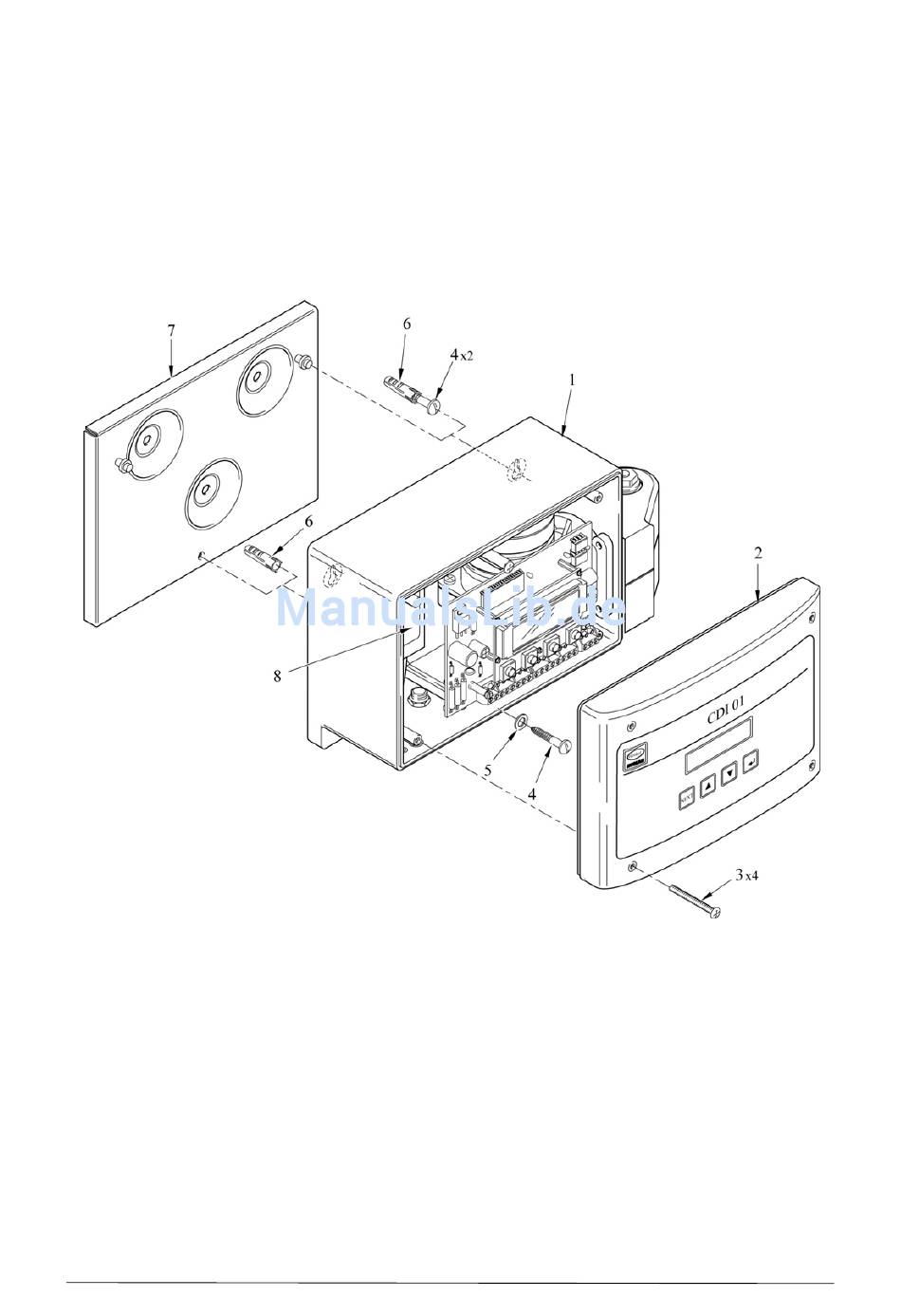

Übersicht
„Wandmontage"
1
Gehäuse
2
Deckel
3
Schraube (4x)
4
Schraube (3x)
5
Scheibe (2x)
6
Dübel (3x)
7
Montageplatte (OPTIONAL)
8
Trafo
3
Installation and
connection
3.1
Exploded view: Wall
mounting
Abb. 2
Fig. 2
Fig. 2
1
Enclosure
2
Enclosure front cover
3
Cover screw (4
)
OFF
4
Fixing screw (3
)
OFF
5
Washer (3
)
OFF
6
Wall plug (3
)
OFF
7
Mounting plate (OPTIONAL)
8
Transformer
Sid 7
3
Montering och
installation
3.1
Sprängskiss
väggmontage
1
Apparathus
2
Frontkåpa med manöverpanel
3
Skruv (4x)
4
Skruv (3x)
5
Bricka (2x)
6
Plugg (3x)
7
Monteringsplatta (tillval)
8
Transformator
