Aufbau und Funktion

1 Gehäuse
2 Pumpenkopf
„Reinigerdosierpumpe"
3 Hauptplatine
4 Deckel
5 Schraube (4x)
6 Akustischer Alarmgeber (Summer)
7 Trafo
2

Construction

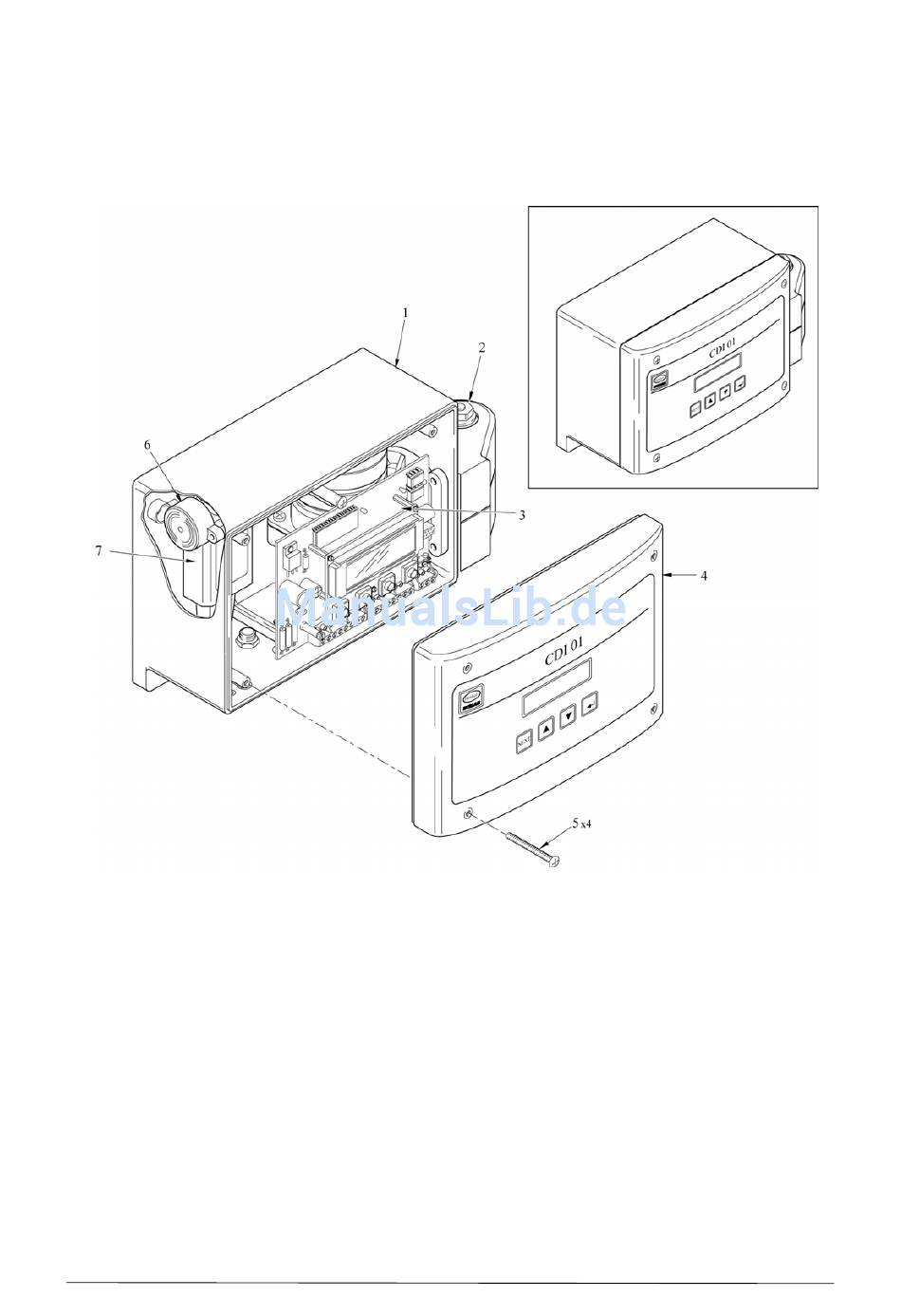

Abb. 1 Fig. 1
1 Enclosure
2 Detergent metering pump head
3 Main board
4 Enclosure front cover
5 Cover screw (4 )
OFF
6 Audible alarm (buzzer)
7 Transformer
Sid 6
2

Konstruktion

Fig. 1
1 Apparathus
2 Doseringspumphuvud för
Rengöringsmedel
3 Moderkort
4 Kåpa med manöverpanel
5 Skruvar (4x)
6 Summer
7 Transformator
