Anschluss
3.1
Anschluss elektrisch
Es muss immer ein geschirmtes Sondenkabel verwendet werden. Für die
Kabelverbindung zur Elektrode ist ab einer Entfernung von mehr als 2 m ein doppelt
abgeschirmtes Kabel zu verwenden.
Für Entfernungen von mehr als 5 bis 10 m zwischen Messkette und Messgerät wird
der Einsatz eines Impedanzwandlers empfohlen (Material-Nr. 418853005). Hierbei kann
wieder ein einfach geschirmtes Kabel verwendet werden.
Die maximale Leitungslänge sollte 50 m nicht überschreiten.
ACHTUNG
Elektrodenkabel dürfen nicht zusammen mit Netzleitungen in einem Kabelkanal
verlegt werden.
pH-Elektroden unterliegen einer Alterung. Sie müssen in regelmäßigen Abständen
überprüft werden.
Bei Anschluss eines Pt 100 zur Temperaturkompensation sollte die 3 Leiter-
Anschlusstechnik verwendet werden.
3.1.1

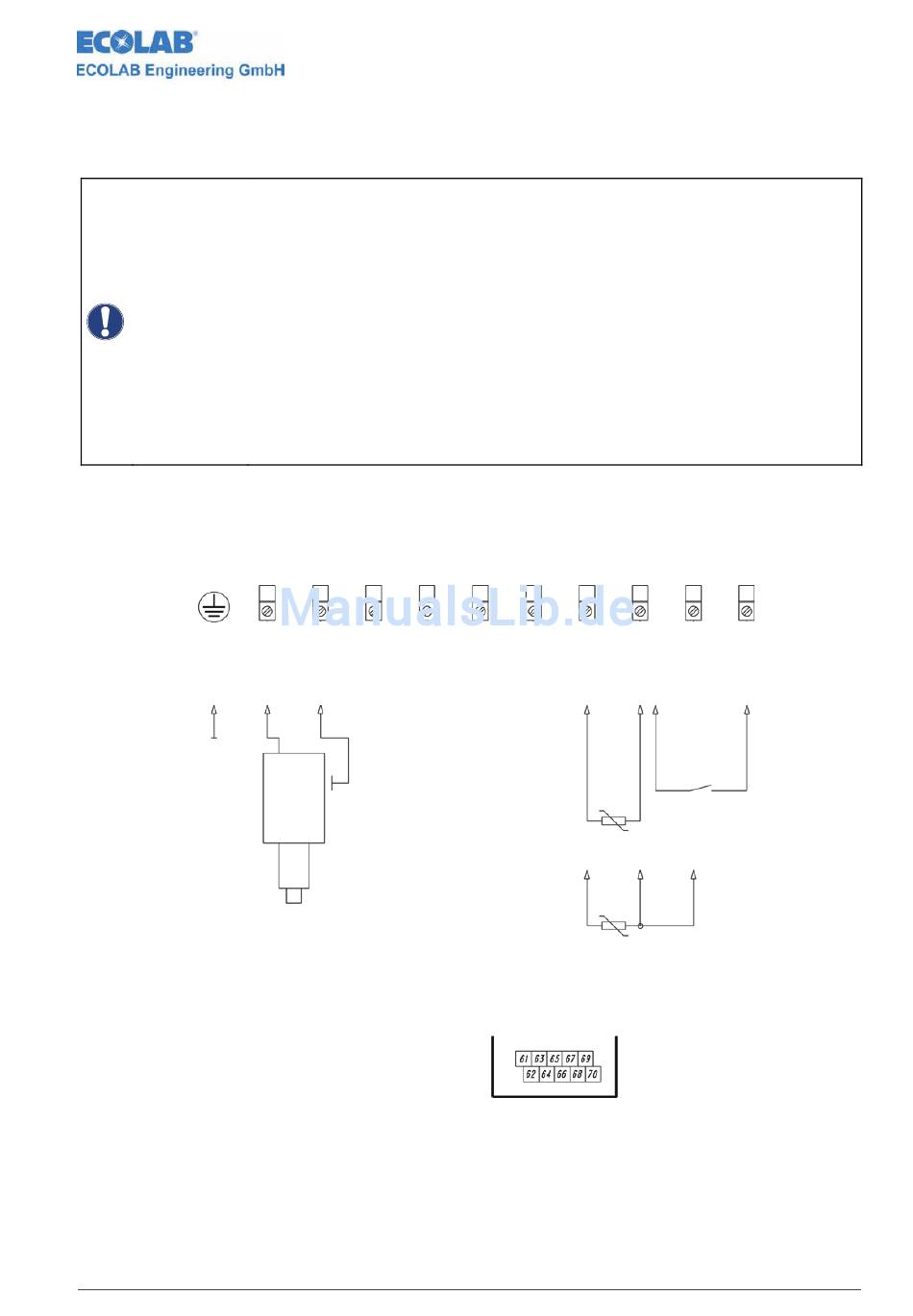

Klemmenplan
K61
Elektrode
Signal+
2. Kabel-
Schirm
pH-Sonde
Kontakt Reglerfreigabe geschlossen ⇒ Regler aktiv
417101804_Anhang03_pH.doc
pH - Messverstärker
K62
K63
K64
Elektrode
Signal/GND
Kabel-
1. Kabel-
seele
Schirm
pH-Messmodul
K65
K66
K67
K68
Temperaturkompensation
Input
GND
Pt 100 2 Leiter
braun
weiß
Pt 100 3 Leiter
Anordnung der Klemmen
- 6 -
K69
K70
Regler
Referenz
Freigabe
Freigabe
grün
Rev.: 07-07/10
