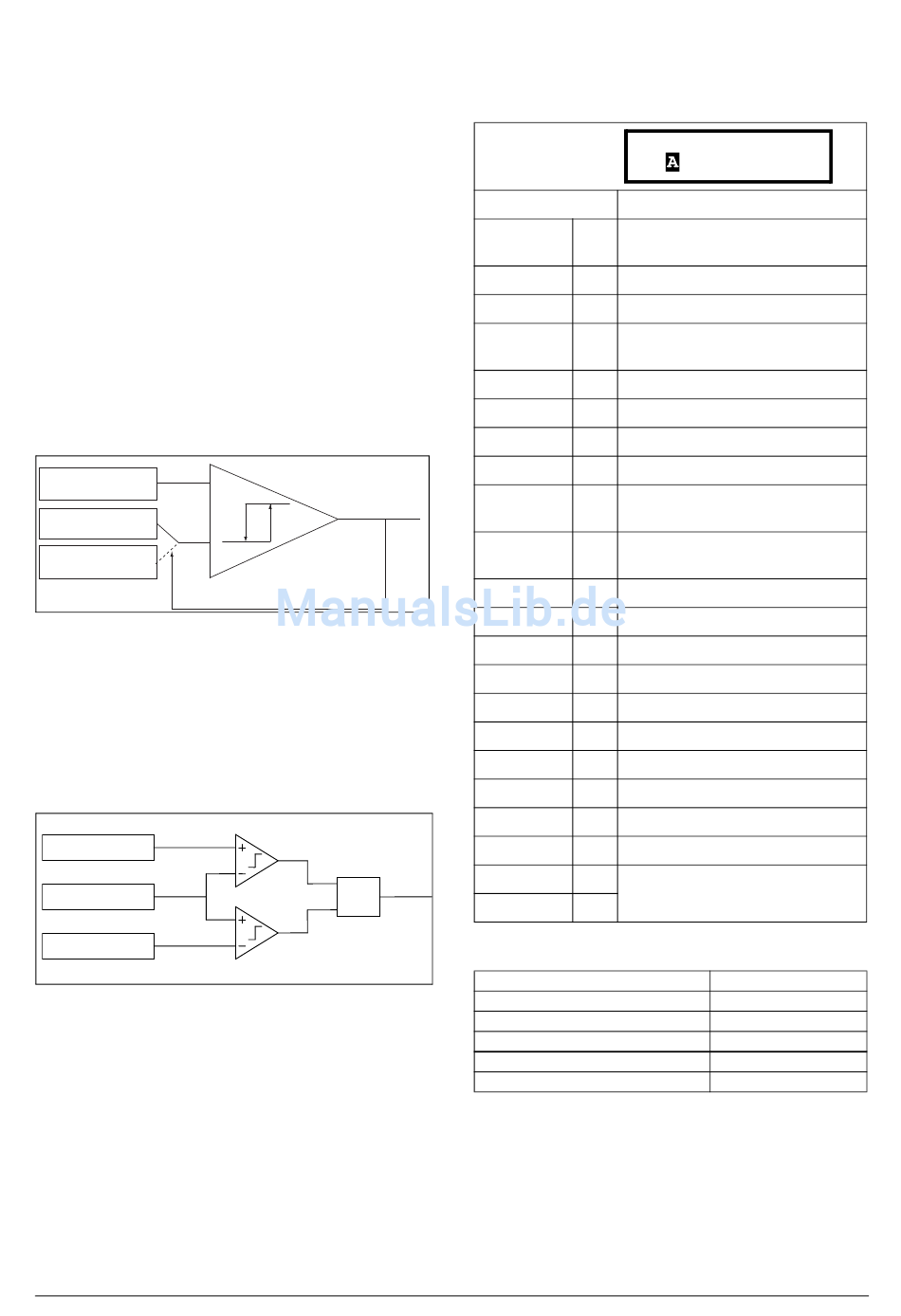

Emotron FDU 2.0 Betriebsanleitung Seite 162

CA1 Einst [611]
Analogkomparator 1, Parametergruppe.
Analogkomparator 1, Wert [6111]
Wahl des Analogwertes für Analogkomparator 1 (CA1).
Analogkomparator 1 vergleicht in Menü [6111] den
auswählbaren Analogwert mit der konstanten Obergrenze in
Menü [6112] und konstanten Untergrenze in Menü [6113].
Wenn das bipolare Eingangssignal [6115] ausgewählt wurde,
erfolgt der Vergleich mit Vorzeichen. Bei Auswahl
eines unipolaren Signals erfolgt der Vergleich mit absoluten
Werten.
Für Hysterese-Komparatoren wird der Wert CA1 des
Ausgangssignals auf „high" und !A1 auf „low" gesetzt, wenn
der Wert die obere Grenze „high" übersteigt, siehe Abb. 85.
Wenn der Wert unter die Untergrenze abfällt, werden das
Ausgangssignal CA1 niedrig und !A1 hoch eingestellt.
Analogwert:
Menü [6111]
Einstellbare OGrenze.
Menü [6112]
0
Einstellbare UGrenze.
1
Menü [6113]
Abb. 94 Analogkomparator Typ Hysterese
Bei Fensterkomparatoren vom Typ [6114] wird der Wert
CA1 des Ausgangssignals auf „high" und !A1 auf „low"
gesetzt, wenn sich der Wert zwischen oberer und unterer
Grenze befindet, siehe Abb. 88. Wenn der Wert außerhalb
des Bereichs der unteren und oberen Niveaus liegt, werden
Ausgang CA1 niedrig und !A1 hoch eingestellt.
Obergrenze [6112]
An-Wert [6111]
Untergrenze [6113]
Abb. 95 Analogkomparatortyp „Fenster"
158
Wenn sich der Wert außerhalb des Bereichs des unteren und
oberen Niveaus befindet, wird der Ausgang CA1 auf „low"
und !A1 auf „high" eingestellt.
Voreinstellung:
Prozesswert
Drehzahl
Drehmoment 2
% Nm
Wellenleist
El Leistung
Strom
DC-Spann.
Frequenz
Hz DC
Signal:CA1
Spannung
Kühler Temp
° C
PT100_1
(NG_06-F125)
PT100_2
PT100_3
Energie
Run Zeit
Netzsp. Zeit
AnIn1
AnIn2
AnIn3
AnIn4
Prozess Soll
Signal
UND
Prozess Fehl
CA1
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus Steckplatz/Index
EtherCAT-Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
6111 CA1 Wert
Stp Drehzahl
Drehzahl
Eingestellt durch
0
Prozesseinstellungen [321] und [322]
1 U/min
%
3 kW
4 kW
5 A
6 V
7 Hz
8 V
9 °C
10 °C
11 °C
12 °C
13 kWh
14 h
15 h
16 %
17 %
18 %
19 %
20
Eingestellt durch
Prozesseinstellungen [321] und [322]
21
43401
170/50
4d49
19758
UInt
UInt
