7.5. Kondensatabfluss
Beim Betrieb der Wärmepumpe entsteht Kondensat.
Der Abfluss des Kondensats erfolgt über den unten abgebildeten Schlauch.

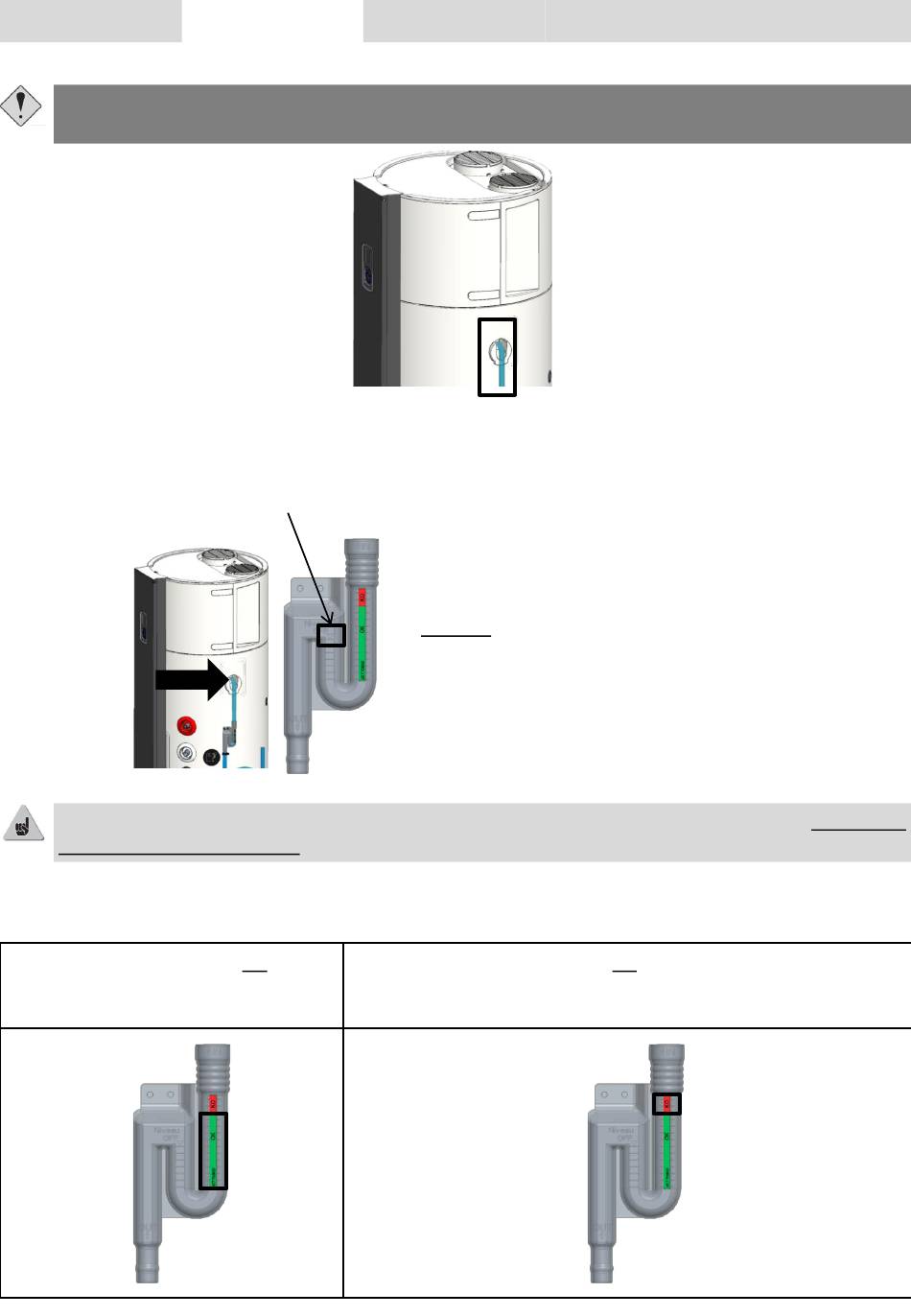

7.5.1. Anbringung des Siphons

Bei ausgeschalteter Anlage den Siphon
über das Kondensatabflussrohr bis zum
Hinter einem bereits vorhandenen Siphon darf kein weiterer Siphon angebracht werden, der Abfluss
zum Abwasser muss frei sein. Gefahr des Überlaufens von Kondensat an der Wärmepumpe.

7.5.2. Verwendung des Siphons

Bei eingeschaltetem Gebläse den Wasserstand mit dem Farbbalken vergleichen.
Der Pegel bleibt im Bereich OK (grün).
Das Kanalsystem auf der Ansaugseite
ist in Ordnung.
Installation
Pfeil mit Wasser füllen.
verstopft/gequetscht und/oder zu stark gekrümmt und/oder zu lang
Nutzung Instandhaltung
Hinweis: Bei Anlagen mit Umluftbetrieb
entfällt diese Maßnahme.
Bei Anlagen mit Kanalbetrieb erlaubt
der Füllstand des Siphons eine optische
Überwachung der Funktion des Ansaugkanals.
Der Pegel liegt im Bereich KO (rot), die Entnahmemenge
ist zu gering. Das Kanalsystem auf der Ansaugseite ist:
