Atlantic EXPLORER Installations- Und Bedienungsanleitung Seite 110

Das Netzkabel der Warmwasser-Wärmepumpe an einen
Kabelausgang anschließen (die Warmwasser-Wärmepumpe darf
nicht an eine Steckdose angeschlossen werden).
Die Warmwasser-Wärmepumpe muss verpflichtend mit einer
ständigen Versorgung an der Schalttafel elektrisch verkabelt
werden. Schütz für Haupt-/Nebenzeit trennen, falls vorhanden.

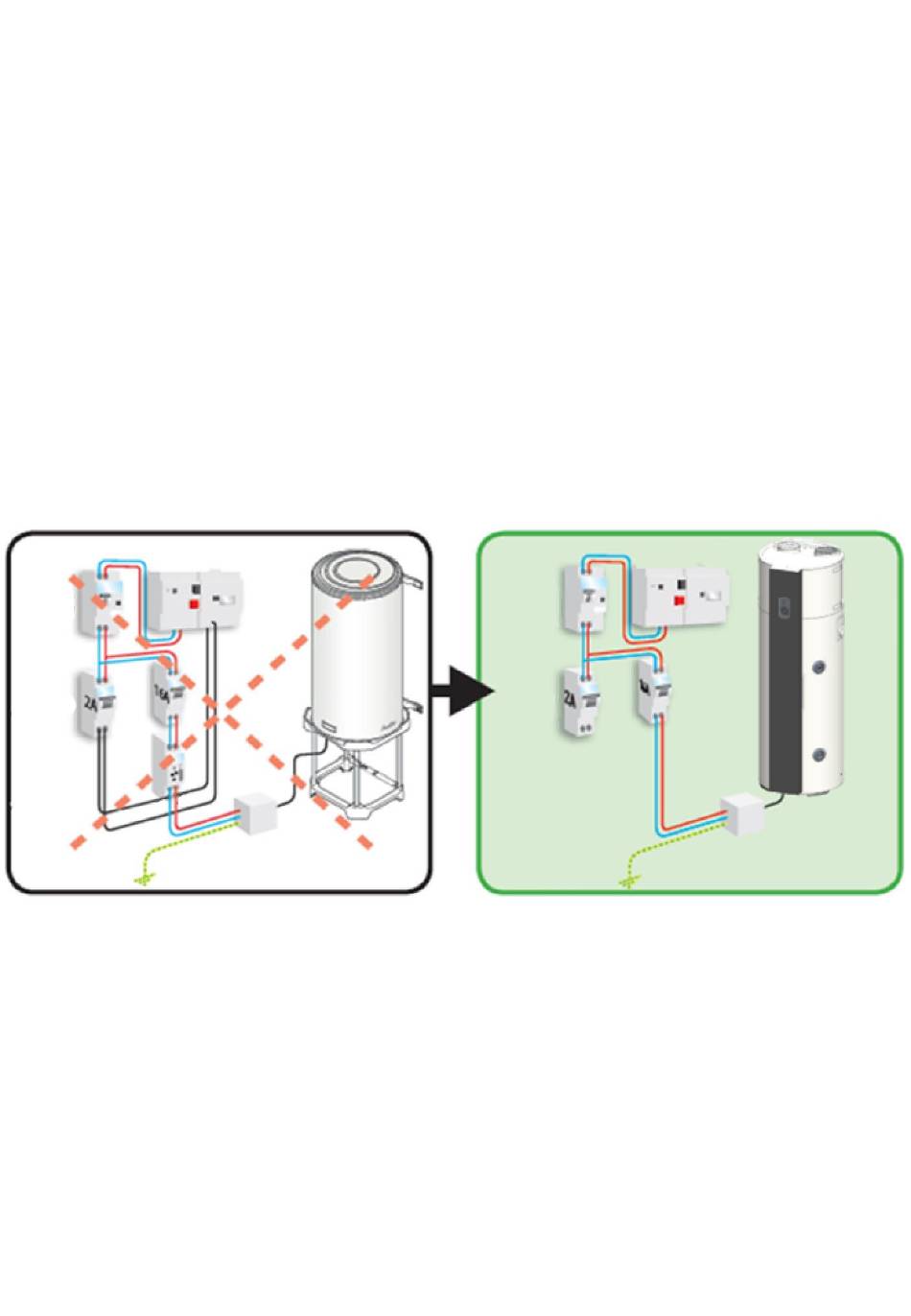

Standard-Verkabelung einer elektrischen Installation der Warmwasser-Wärmepumpe
Warmwasser-Wärmepumpe Nur permanenter Anschluss
mit Hoch-/Niedertarifzeiten
Hausschutzschalter
Hausschutzschalter Energiezähler
Energiezähler
Fehlerstrom- Fehlerstrom-
Schutzschalter Schutzschalter
Trennschalter Trennschalter
Schütz für
Tag/Nacht
Kabelausgang
Kabelausgang
VORHER NACHHER
