9. Elektrischer Anschluss

Der Schaltplan für die elektrischen Anschlüsse befindet sich auf der Innenseite des Deckblatts.
Die Warmwasser-Wärmepumpe darf erst nach Befüllung mit Wasser mit Spannung versorgt werden.
Die Warmwasser-Wärmepumpe muss permanent eingeschaltet sein.
Die Warmwasser-Wärmepumpe muss einphasig an ein 230-V-Wechselstromnetz angeschlossen und damit
betrieben werden. Die Warmwasser-Wärmepumpe ist mit einem starren Kabel mit Leitern mit einem
Durchschnitt von 1,5 mm² anzuschließen. Die Installation schließt ein:
• Einen allpoligen Leistungsschutzschalter 13A C.
• Eine Schutzvorrichtung durch einen Fehlerstromschutzschalter RCD 30mA Typ "B".
Sollte das Versorgungskabel beschädigt sein, muss es vom Hersteller, dessen Kundendienst oder vergleichbar
qualifizierten Personen ausgetauscht werden, um Gefahren zu vermeiden.
Auf keinen Fall das Heizelement direkt mit Spannung versorgen!
Das Sicherheitsthermostat, mit dem das Elektroheizelement ausgerüstet ist, darf auf keinen Fall außerhalb
unserer Werke repariert werden. Wird diese Klausel nicht beachtet, verfällt die Garantie.
Das Gerät ist unter Einhaltung der geltenden nationalen Vorschriften für die elektrische Installation
zu installieren.

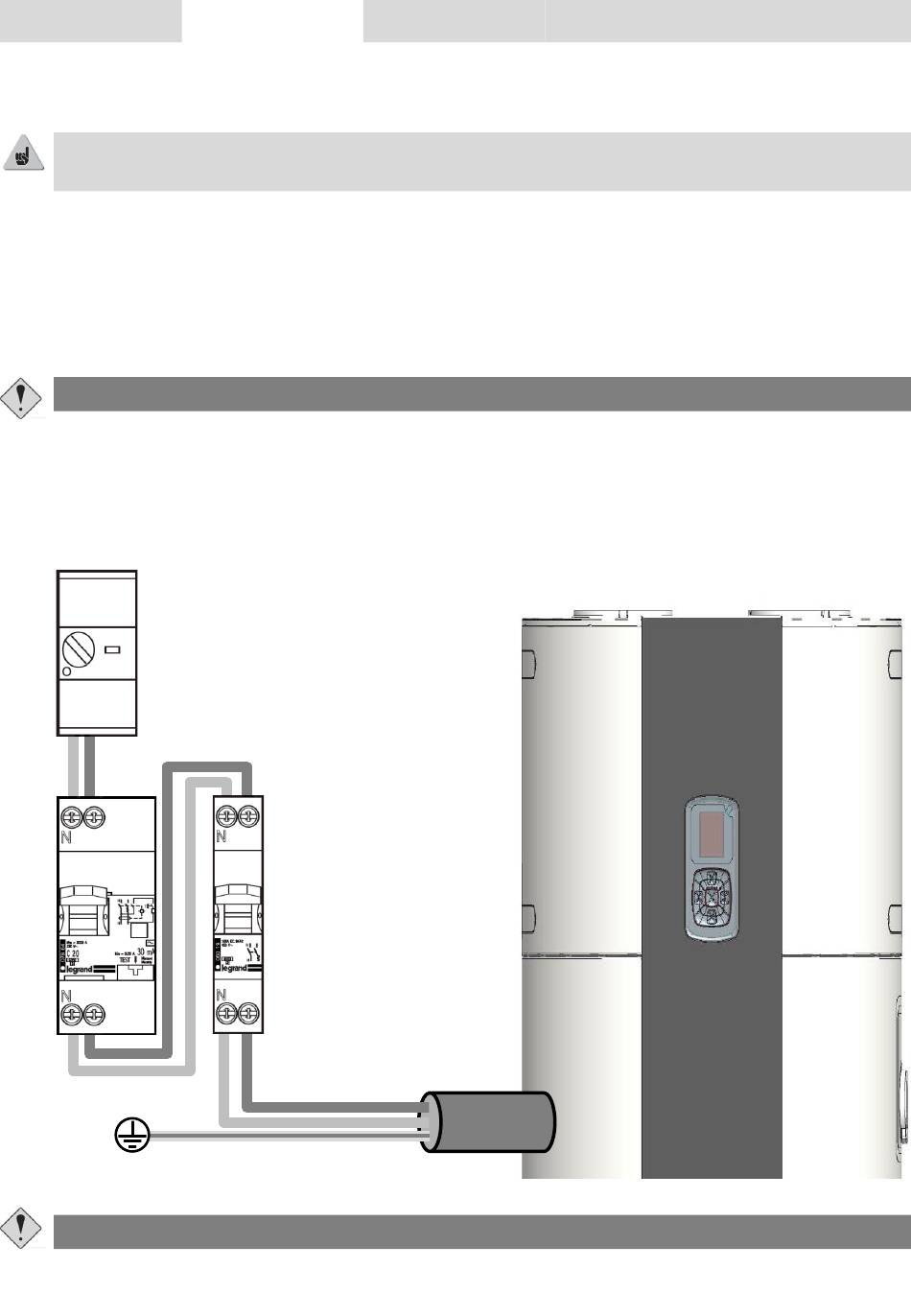

Schaltplan

Die Erdung ist zwingend vorgeschrieben.
Installation
13 A
Nutzung Instandhaltung
3 x 1,5 mm²
