8.3. Raccordement à une station photovoltaïque
Pour les appareils qui seront couplés à une installation photovoltaïque, il est nécessaire de connecter la
station au chauffe-eau.
Le signal de la station photovoltaïque qui sera dédié au chauffe-eau doit être paramétré (onduleur, système
EMS, etc...) pour différents seuils de déclenchement:
- Pompe à chaleur uniquement: 450W
- Pompe à chaleur et appoint électrique: 1650W
Le câblage de la station photovoltaïque est à réaliser sur la borne I1 de la carte électronique.

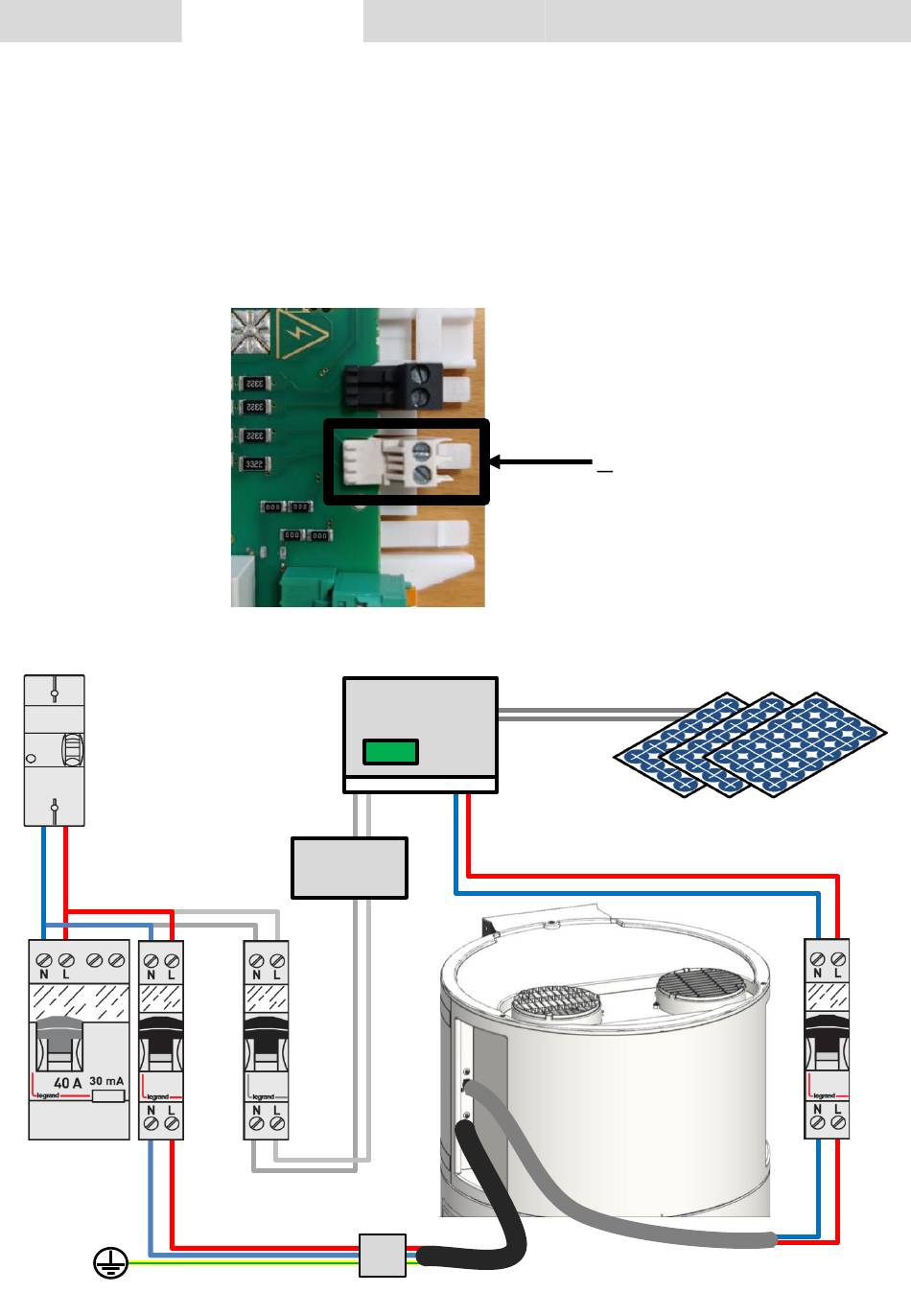

Exemple de connexion à un système photovoltaïque :
13A
Installation
Onduleur
MP POWER
Boitier de
raccordement
AC
3G 1,5mm²
Utilisation
Signal 230V~ - 50Hz
3G 1,5mm²
Entretien
I1
Panneaux PV
Garantie
2A
2x 0,75mm²
