ПОДКЛЮЧЕНИЕ ДЛЯ ПРЯМОГО ПУСКА ПРИ СОЕДИНЕНИИ
ТРЕУГОЛЬНИКОМ/ТРЕУГОЛЬНИКОМ
Для двигателей 12CS-R 220 ÷ 400
Для рабочего напряжения 380 В
Для рабочего напряжения 400 В
Для рабочего напряжения 415 В
Для рабочего напряжения 440 В
Для рабочего напряжения 460 В

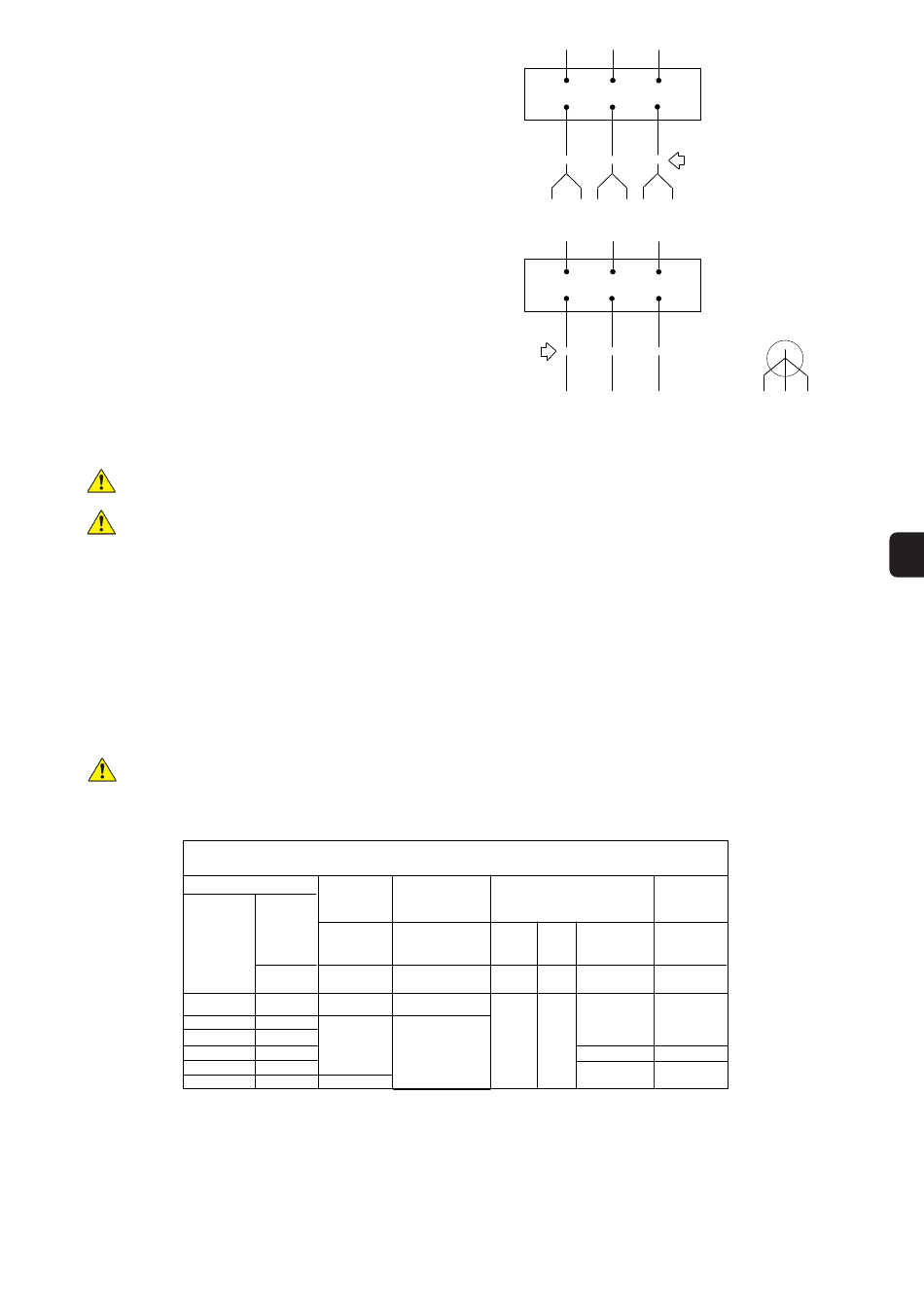

ПОДКЛЮЧЕНИЕ ДЛЯ ПРЯМОГО ПУСКА ПРИ
СОЕДИНЕНИИ ЗВЕЗДОЙ
Для рабочего напряжения 380 В с двигателем 220/380 В
Для рабочего напряжения 400 В с двигателем 230/400 В
Для рабочего напряжения 415 В с двигателем 240/415 В
Для рабочего напряжения 440 В с двигателем 250/440 В
Для рабочего напряжения 460 В с двигателем 260/460 В
Для рабочего напряжения 660 В с двигателем 380/660 В
Для рабочего напряжения 700 В с двигателем 400/700 В
Для рабочего напряжения 720 В с двигателем 415/720 В
6 ИСПОЛЬЗОВАНИЕ И УПРАВЛЕНИЕ:
6.1 Запуск:
Только квалифицированный персонал может проводить необходимые проверки/техническое обслуживание. При необходимости
свяжитесь с компанией Calpeda или авторизованным центром.
Всегда обращайтесь к данным заказа и соответствующей дополнительной технической документации, предоставленной
компанией Calpeda, чтобы получить информацию о подробных характеристиках в зависимости от вариантов/особенностей/
конфигураций приобретенного изделия.
Если электронасос при запуске не может запуститься (не «стартует»), избегайте повторных попыток запуска, которые могут только повредить
устройство. Определите и устраните причину неисправности.
Если используется система непрямого пуска, процесс пуска должен быть коротким и ни в коем случае не должен длиться более нескольких секунд.
Первый запуск должен производиться только при частично открытой запорной задвижке, чтобы максимально ограничить любую
вероятность забора песка или ила.
Если вода мутная, необходимо дополнительно прикрыть задвижку, пока не будет подаваться прозрачная вода.
Затем постепенно откройте задвижку, следя за тем, чтобы при подаче максимальное количество твердых веществ не превышало
40 г/м (40 частей/млн).
3
При работающем насосе убедитесь, что потребляемый ток не превышает значение, указанное на табличке двигателя, и что устройство
работает нормально.
Калибровка теплового реле должна производиться в зависимости от потребления тока узлом, путем проведения следующих операций:
1) доведите электрический насос до условий максимального потребления, обычно связанных с максимальным расходом, с реле,
откалиброванным на номинальную силу тока двигателя;
2) понижайте уровень калибровки до срабатывания реле (если положение срабатывания реле не достигнуто, даже при
достижении минимальной силы тока, его необходимо заменить по причине неисправности или слишком большого значения
срабатывания по отношению к потреблению узла, и повторите всю последовательность);
3) затем установите указатель калибровки реле на минимальный ток несрабатывания.
КОНТРОЛЬНЫЕ ПАРАМЕТРЫ В ЗАВИСИМОСТИ ОТ ТИПА ПУСКА
2 полюса
Двигатель
6CS-R
6CS-R
8CS-R
8CS-R
8CS-R
8CS-R
P2 = номинальная мощность двигателя / Vs = пусковое напряжение / Vn = номинальное напряжение / Is = пусковой ток / In = номинальный ток
Обратите внимание: минимальное напряжение, указанное в таблице, относится к падению напряжения, не превышающему 3 %.
Соединительный комплект
Звезда - Импеданс или
Треугольник
автотрансформатор
P2
Макс. время
Макс. время при
работы при
соединении
Vs> 0,65 Vn
звездой
[kW]
[s] [s]
1,5
4÷15
18,5÷45
30÷37
2
1,5
45÷59
66
75÷110
2,5
L1
U1 V1
Кабели питания
Кабели двигателя
U1 U2 V1
(U) (X) (V)
L1
U1 V1
Кабели питания
Кабели двигателя
U1 V1
(U) (V)
Устройство плавного пуска
Макс.
Vs
Is
время
min
min
ускорения
[% Vn] [% In] [s]
1
1,5
60% 400%
2
2,5
L3
L2
Электрическое оборудование
W1
Соединительный комплект
V2 W1 W2
(Y) (W) (Z)
L3
L2
Электрическое оборудование
W1
Соедините их между собой и
изолируйте соединительным
комплектом
W1 W2 U2
(W) (Z) (X)
Инвертор
Макс.
время
ускорения
[s]
1,5
2
2,5
V2
(Y)
