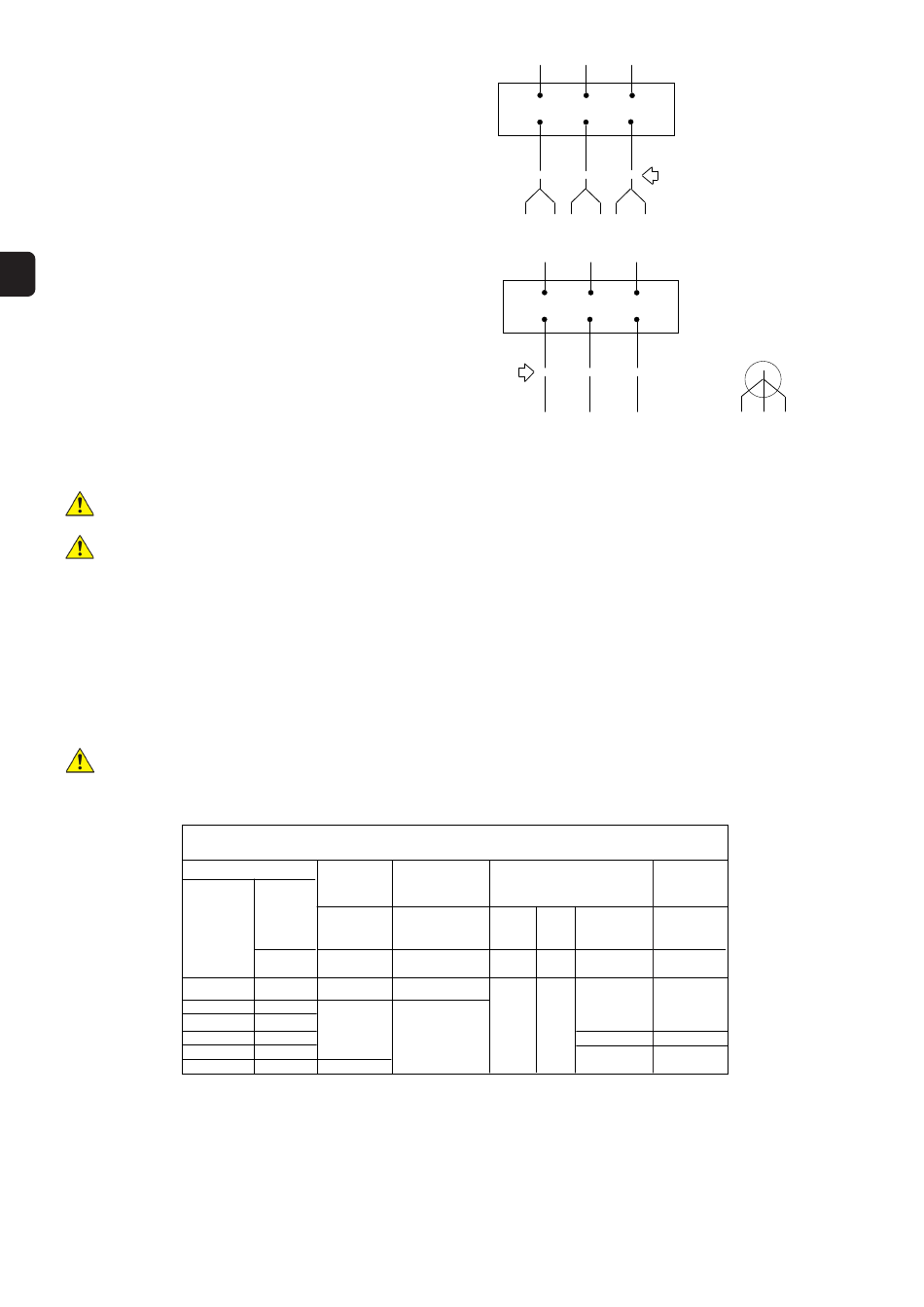

MISE EN MARCHE AVEC BRANCHEMENT A ∆ - ∆
Pour moteurs 12CS-R 220 ÷ 400
Pour tension de service à 380 V
Pour tension de service à 400 V
Pour tension de service à 415 V
Pour tension de service à 440 V
Pour tension de service à 460 V
F
MISE EN MARCHE AVEC BRANCHEMENT Y
Pour tension de service à 380 V avec moteur 220 / 380 V
Pour tension de service à 400 V avec moteur 230 / 400 V
Pour tension de service à 415 V avec moteur 240 / 415 V
Pour tension de service à 440 V avec moteur 250 / 440 V
Pour tension de service à 460 V avec moteur 260 / 460 V
Pour tension de service à 660 V avec moteur 380 / 660 V
Pour tension de service à 700 V avec moteur 400 / 700 V
Pour tension de service à 720 V avec moteur 415 / 720 V
6. UTILISATION ET GESTION:
6.1 Démarrage:
Seul un personnel qualifié peut procéder aux contrôles/maintenances nécessaires. En cas de besoin, contacter Calpeda ou les centres
agréés.
Toujours se référer aux données de commande et à la documentation technique supplémentaire correspondante fournie par Calpeda
pour les spécifications supplémentaires en fonction des variantes/spécialités/configurations du produit.
Si au démarrage l'électropompe ne se met pas en marche (ne «décolle pas»), éviter les tentatives de démarrage répetées car elles pourraient
endommager le groupe. Localiser et éliminer la cause de dysfonctionnement.
Si un système de démarrage indirect est utilisé, le transitoire de démarrage doit être bref et il ne devra dépasser en aucun cas la durée de quelques secondes.
La première mise en marche doit avoir lieu avec la vanne partiellement ouverte, afin de limiter au maximum l'aspiration de sable ou de limon.
Si l'eau est trouble il faut agir sur la vanne, jusqu'à obtenir un débit d'eau limpide.
Ouvrir ensuite graduellement la vanne en s'assurant que la pompe débite une quantité maximale de substance solide inférieure à 40 g/m
La pompe étant au régime nominal, vérifier que l'intensité absorbée ne dépasse pas celle indiquée sur la plaque du moteur et que la machine
fonctionne régulièrement.
Le réglage du relais thermique doit être fait en fonction de l'intensité du groupe, de la manière suivante:
1) mettre l'électropompe au régime d'intensité maximale, correspondant habituellement à celui de débit maximum, avec le relais réglé à l'intensité
indiqué sur la plaque;
2) abaisser par fractionnement le niveau de réglage jusqu'à faire déclencher le relais (si on n'obtient pas la position de déclenchement du
relais, même après avoir atteint l'intensité minimum, il faut le remplacer car défectueux ou surdimensionné par rapport à l'intensité du
groupe et répéter entièrement la séquence);
3) Positionner l'index de réglage du relais sur l'intensité minimum de non-intervention.
P2 = puissance nominale moteur / Vs = tension de démarrage / Vn = tension assignée / Is = courant de démarrage / In = courant assigné
N.B. La tension minimum indiquée dans le tableau se réfère à une chute de tension ne dépassant pas 3%.
32
PARAMETRES DE REFERENCE PAR TYPOLOGIE DE DEMARRAGE
2 pôles
Etoile -
Triangle
P2
Temps max.
Moteur
fonct. étoile
[kW]
[s]
1,5
6CS-R 4÷15
6CS-R 18,5÷45
8CS-R 30÷37
2
8CS-R 45÷59
8CS-R
66
8CS-R 75÷110 2,5
L1
U1
Câbles d'alimentation
Câbles du moteur
U1 U2
(U) (X)
L1
U1
Câbles d'alimentation
Jonction
Câbles du moteur
U1
(U)
Impédance ou
Soft - starter
autotransformateur
Vs
Temps max. avec
Is
Vs> 0,65 Vn min
min
[s] [% Vn] [% In]
1
60% 400%
1,5
L2 L3
Armoire électrique
V1 W1
Jonction
V1 V2 W1 W2
(V) (Y) (W) (Z)
L2 L3
Armoire électrique
V1 W1
Brancher entre eux et isoler
avec l'équipement de jonction
V1 W1 W2
(V) (W) (Z)
Variateur
Temps max. Temps max.
accélération accélération
[s] [s]
1,5 1,5
2 2
2,5 2,5
U2 V2
(X) (Y)
(40 parts/million).
