5 СБОРКА И УСТАНОВКА:
Не выбрасывайте упаковочный материал в окружающую среду, соблюдайте действующие местные правила утилизации и предотвращения
загрязнения окружающей среды.
ВНИМАНИЕ Перед тем, как опустить устройство в скважину или резервуар, удалите с него все липкие этикетки и любые следы
клейкой ленты или отметки от маркеров. Во время этих операций старайтесь не поцарапать наружную поверхность
изделия. Тщательное соблюдение вышеизложенного позволяет значительно повысить коррозионную стойкость изделия.
5.1 Предварительные проверки:
ВНИМАНИЕ Всегда проверяйте свободное вращение роторов двигателя и насоса и полное заполнение жидкостью
двигателей типоразмера 6 ÷ 14 CS-R / 6 ÷ 10 PM-R, выполнив следующие операции.
Агрегат в сборе:
1) закрепите электронасосный агрегат в вертикальном положении, убедившись в его устойчивости;
2) снимите всасывающую трубку с сеткой и открутите фильтр там, где он есть, от всасывающей опоры;
3) используйте отвертку на рифленой части муфты через отверстие гнезда фильтра, чтобы проверить ее свободное вращение. Если отверстие гнезда
фильтра отсутствует, воздействуйте на муфту инструментом в форме вала двигателя или отверткой на первом рабочем колесе, стараясь не сколоть его.
4) прикрутите фильтр на место;
5) для двигателей 6 ÷ 14 CS-R / 6 ÷ 10 PM-R отвинтите пробку заливной горловины двигателя (с цилиндрической головкой с внутренним
шестигранником); открутите датчик температуры, если он стоит вместо пробки;
6) убедитесьù, что он полностью заполнен, и при необходимости добавьте чистую пресную воду или смесь в соответствии с
концентрациями, указанными в разделе «Технические и рабочие характеристики».;
7) прикрутите пробку на место;
8) установите всасывающую трубку с сеткой.
Она поставляется с ребрами, расположенными таким образом, чтобы закрывать прорези всасывающей опоры.
В зависимости от количества кабелей и их сечения ребра должны быть изогнуты по оттискам, рассчитанным на этих переменных.
Будьте осторожны, не снимайте ребра: острый край может повредить оболочку кабелей!
Агрегат в разобранном виде:
1) закрепите двигатель в вертикальном положении, убедившись в его устойчивости, оберните конец вала двигателя, чтобы не
повредить его, и с помощью плоскогубцев убедитесь, что ротор вращается свободно;
2) выполните шаги 5, 6 и 7 предыдущего пункта;
3) с насосом в горизонтальном положении используйте отвертку в желобчатой части муфты, чтобы убедиться в его свободном вращении,
стараясь не повредить зубья.
5.2 Характеристики оборудования: ВНИМАНИЕ
При любой установке убедитесь, что давление всасывания и минимальный динамический уровень воды соответствуют следующим требованиям:
- давлению, достаточному для всасывания, требуемому насосом (см. специальную техническую документацию);
- отсутствие подсоса воздуха из-за образования вихря;
- предусмотрен вентиль на напорной трубе.
При необходимости установите датчики минимального уровня.
Максимальный уровень
Минимальный уровень
Емкость.
Правильная установка предполагает, что узел монтируется с рубашкой охлаждения.
В случае горизонтальной установки узла действуют ограничения, указанные для бустерных установок.
Бустерная установка.
Убедитесь, что расположение каналов устройства и соответствующих воздуховыпускных отверстий позволяет устранить воздушные карманы.
Если узел установлен горизонтально, двигатель всегда должен быть погружен в воду, когда он не используется, в противном случае
проверьте, чтобы он был полностью заполнен (см. соответствующую процедуру в разделе 5.1 «Предварительные проверки»).
Давление всасывания не должно превышать 10 бар.
Среда установки бустерного насоса не может иметь температуру ниже 0 °С, так как даже при опорожнении бустера могут оставаться участ-
ки скопления воды, что влечет за собой риск повреждения и окисления агрегата.
Моторы 4" не подходят для бустерной установки.

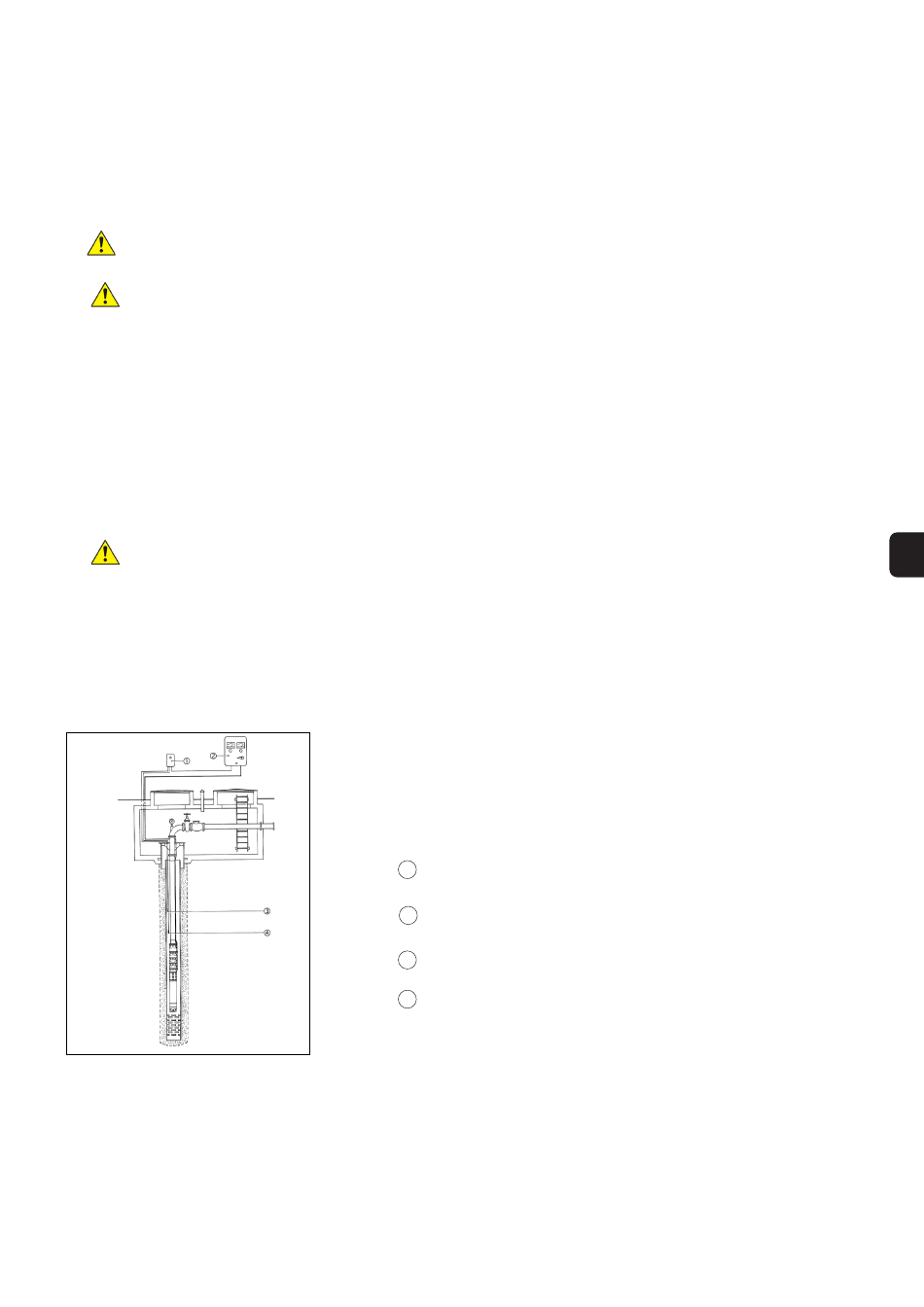

Глубокий колодец.
Следите за тем, чтобы двигатель был приподнят от дна скважины не менее чем на 2-3 метра.
Дренажные фильтры скважины всегда должны располагаться ниже места, занимаемого
двигателем, чтобы обеспечить надлежащее охлаждение.
Проверьте наличие любых изменений динамического уровня скважины, вызванных сезонным
понижением уровня грунтовых вод или чрезмерной производительностью насоса по
сравнению с динамическими характеристиками скважины.
1 Устройство защиты от работы всухую
Электрическое оборудование
2
Электрический датчик макс. уровня
3
4
Электрический датчик мин. уровня
