Направление вращения.
ВНИМАНИЕ! При неправильном направлении вращения возможно повреждение двигателя, так как мощность, потребляемая насосом,
обычно значительно выше предусмотренной.
Поэтому, необходимо определить точное направление вращения (против часовой стрелки для насоса, если смотреть со
стороны нагнетания), выполнив следующие операции:
1) после заполнения канала измерьте давление, развиваемое электронасосом при закрытой задвижке;
2) отключите питание и поменяйте местами две из трех фаз;
3) повторить операцию, указанную в пункте 1. Максимальное давление указывает на правильное направление вращения.
При установке насосов на большой глубине давления, развиваемого при работе с неправильным направлением вращения, может быть
недостаточно даже для противодействия геодезической горизонтали.
Дисбаланс фаз.
Проверьте потребление тока на каждой фазе. Возможный дисбаланс не должен превышать 5 %. Если
обнаружены более высокие значения, которые могут быть вызваны двигателем и/или линией
электропитания, проверьте потребление тока при двух других комбинациях подключения
двигателя к сети, стараясь не изменить направление вращения. Оптимальным будет такое
соединение, при котором разница в потреблении тока между фазами меньше. Следует
отметить, что если максимальное потребление всегда обнаруживается на одной и той же фазе
линии, основная причина дисбаланса связана с сетевым питанием.
Подключение кабеля заземления
Кабель заземления должен быть правильно подключен в точке, обозначенной символикой на
изделии и показанной ниже. При отсутствии кабеля заземления или отсутствии соединения
запрещается вводить изделие в эксплуатацию, в этом случае обратитесь к производителю.
Расчет параметров заземляющего проводника должен осуществляться в соответствии с
указаниями, приведенными в разделе «Технические данные, размеры и вес».

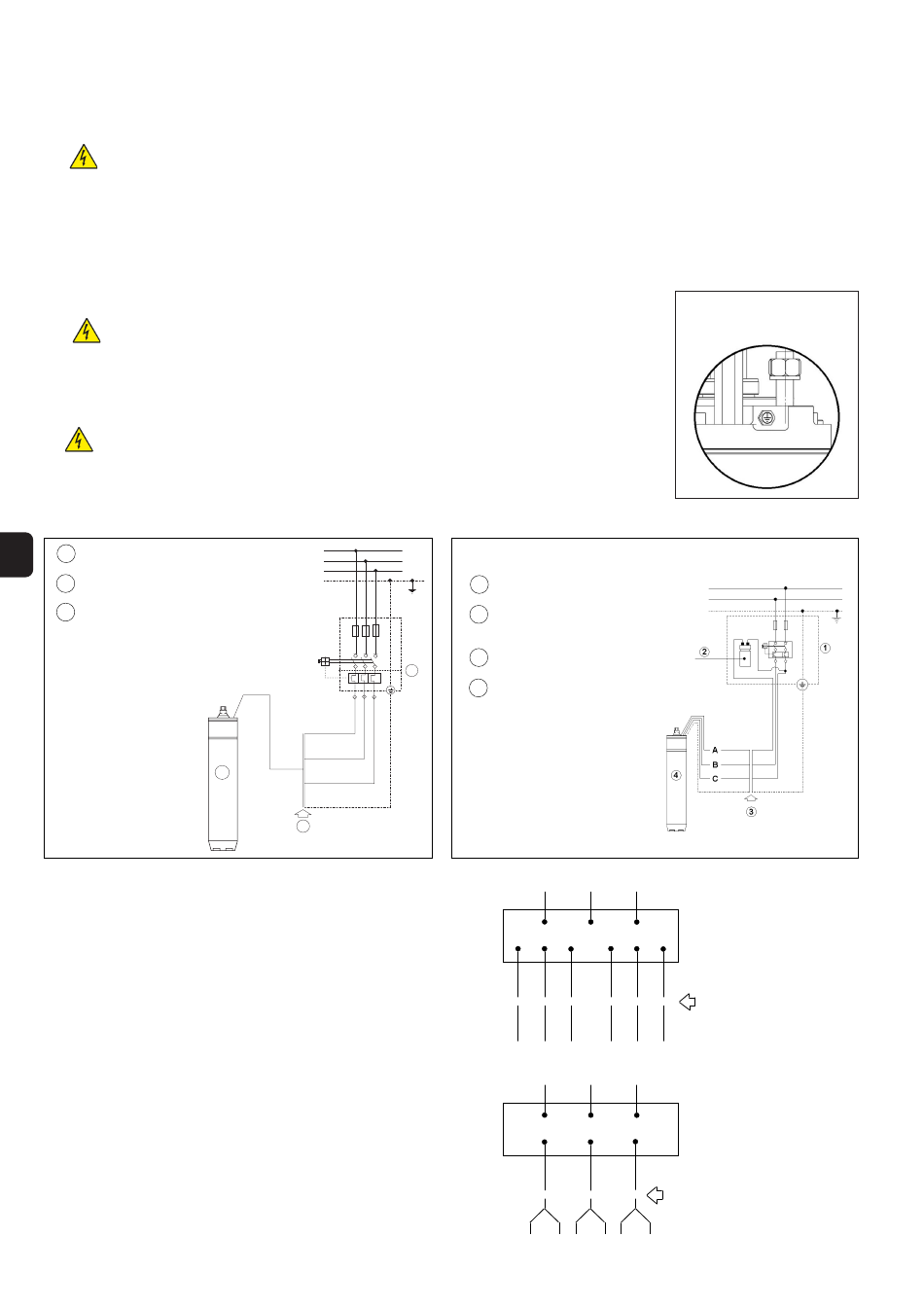

СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ТРЕХФАЗНЫХ ДВИГАТЕЛЕЙ
RU
1 Электрическое оборудование
Соединительный комплект
2
3
Погружной двигатель
Для погружных двигателей
Черный = фаза U
Серый = фаза V
Коричневый = фаза W
Для двигателей с выходом 6
кабелей клеммами «1» будут
те, которые выходят рядом с
винтом заземления.
Клеммы 1 и 2 четко
обозначены и отличаются
друг от друга.
Примечание.
Функциональные схемы
поставляются с электроо-
борудованием управления.
СХЕМА ПОДКЛЮЧЕНИЯ ТРЕХФАЗНЫХ ДВИГАТЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПУСКА ПРИ СОЕДИНЕНИИ ЗВЕЗДОЙ / ТРЕУГОЛЬНИКОМ
ПОДКЛЮЧЕНИЕ ДЛЯ ПУСКА ПРИ СОЕДИНЕНИИ
ЗВЕЗДОЙ / ТРЕУГОЛЬНИКОМ
Для рабочего напряжения 220 В с двигателем 220/380 В
Для рабочего напряжения 230 В с двигателем 230/400 В
Для рабочего напряжения 240 В с двигателем 240/415 В
Для рабочего напряжения 380 В с двигателем 380/660 В
Для рабочего напряжения 400 В с двигателем 400/700 В
Для рабочего напряжения 415 В с двигателем 415/720 В
ПОДКЛЮЧЕНИЕ ДЛЯ ПРЯМОГО ПУСКА ПРИ
СОЕДИНЕНИИ ТРЕУГОЛЬНИКОМ
Для рабочего напряжения 220 В с двигателем 220/380 В
Для рабочего напряжения 230 В с двигателем 230/400 В
Для рабочего напряжения 240 В с двигателем 240/415 В
Для рабочего напряжения 380 В с двигателем 380/660 В
Для рабочего напряжения 400 В с двигателем 400/700 В
Для рабочего напряжения 415 В с двигателем 415/720 В
Для рабочего напряжения 440 В с двигателем 440/760 В
Для рабочего напряжения 460 В с двигателем 460/790 В
86
3
2
СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ОДНОФАЗНЫХ ДВИГАТЕЛЕЙ 4"
С постоянно включенным внешним конденсатором
Правильное направление вращения - против часовой стрелки, если
смотреть со стороны выступа двигателя.
Электрическое оборудование
1
Постоянно включенный
2
конденсатор
3 Соединительный комплект
1
4 Погружной двигатель
Коричневый (конденсатор)
A
B Черный (общий)
C Синий/серый (работа)
Для правильного подключения
однофазного двигателя Calpeda
следуйте схеме, изображенной
на двигателе.
L1
U1 V1 W1
Кабели питания
Кабели двигателя
U1 V1 W1
(U) (V) (W)
L1
U1 V1
Кабели питания
Кабели двигателя
U1 V2 V1
(U) (Y) (V)
Точка подключения кабеля
заземления
L2 L3
Электрическое оборудование
U2 V2 W2
Соединительный комплект
U2 V2 W2
(X) (Y) (Z)
L3
L2
Электрическое оборудование
W1
Соединительный комплект
W2 W1 U2
(Z) (W) (X)
