5 ENSAMBLADO E INSTALACION:
No abandonar en el ambiente el material de embalaje, respetar las normas locales vigentes de desmantelamiento y anti-contaminación.
ATENCIÓN Antes de bajar el grupo en el pozo o en la cuba eliminar del grupo todas las etiquetas adhesivas y cualquier rastro de cinta
adhesiva o marcas de rotulador. Durante estas operaciones evitar cuidadosamente rayar la superficie exterior del producto.
Respetar atentamente lo antes indicado permite un considerable aumento de la resistencia a la corrosión del producto.
5.1

Comprobaciones preliminares:

ATENCIÓN Comprobar siempre la libre rotación de los rotores del motor y la bomba, así como el llenado completo de líquido en
los motores de tamaño 6 ÷ 14 CS-R / 6 ÷ 10 PM-R, realizando las siguientes operaciones.
Grupo ensamblado:
1) fijar el grupo electrobomba en posición vertical, controlando bien la relativa estabilidad;
2) quitar la rejilla y desenroscar el filtro, donde está, del soporte de aspiración;
3) operar con un destornillador en la parte moleteada del acoplamiento, a través del agujero de alojamiento del filtro, para verificar que gire
libremente. Si no está presente dicho agujero, operar directamente en el acoplamiento, con una herramienta con forma de eje motor o bien con
un destornillador en el primer rodete, teniendo cuidado de no mellarlo;
4) volver a enroscar el filtro;
5) para los motores 6 ÷ 14 CS-R / 6 ÷ 10 PM-R, desenroscar el tapón de llenado de líquido del motor (el que tiene una cabeza cilíndrica
hexagonal); en su lugar, desenroscar la sonda de temperatura cuando esté presente, en lugar del tapón;
6) controlar el llenado total y si es necesario agregar agua dulce limpia o bien una mezcla con las concentraciones expuestas en el párrafo
"Características técnicas y de funcionamiento".
7) volver a enroscar el tapón;
8) volver a montar la alcachofa.
La rejilla se suministra con las aletas ubicadas en modo tal de cerrar los ojales del soporte de aspiración.
Según el número de los cables y de las respectivas secciones, las aletas deben ser plegadas a lo largo de las formas moldeadas en
base a estas variables.
Atención no extraer la aletas: el borde filoso podría dañar el revestimiento de los cables!.
Grupo no ensamblado:
1) fijar el motor en posición vertical controlando su estabilidad, tapsr la extremidad del eje motor para no dañarla y, sirviéndose de una
pinza, controlar que el rotor gire libremente;
2) efectuar los pasos 5,6 y 7 del párrafo precedente;
3) con la bomba en posición horizontal operar con un destornillador en la parte ranurada de la unión para controlar su libre rotación, teniendo
cuidado de no dañar los dientes.
5.2 Características del equipo:
Para cualquier instalación, controlar que la presión en aspiración y el nivel dinámico mínimo del agua permitan:
- satisfacer las condiciones de NPSH requeridas por la bomba (consultar la documentación técnica específica);
- evitar la aspiración de aire para evitar remolinos.
- prever una válvula en las tuberías de impulsión.
Si es necesario instalar medidores de nivel mínimo.
Cámara de recogida.
La instalación correcta presenta el grupo montado con campana.
En el caso de grupos montados horizontalmente, tienen validez las limitaciones expuestas para los booster.
Booster.
Controlar que la ubicación de las tuberías del sistema y de las relativas descargas de aire posibiliten la eliminación de las burbujas de aire.
Si instalamos el grupo horizontalmente, el motor en los períodos de inactividad debe quedar de todos modos sumergido en el agua, en caso
contrario controlar su completo llenado (consultar en el párrafo 5.1 "Controles preliminares" el relativo procedimiento).
La présion de aspiración no debe ser superior a los 10 bar.
La temperatura del ambiente de instalación del booster no puede ser inferior a 0°C porque, incluso en caso de vaciado del booster, pueden perma-
necer zonas de acumulación de agua con el riesgo de dañar y oxidar el grupo.
Los motores 4" no son idóneos para una instalación en booster.
ATENCION

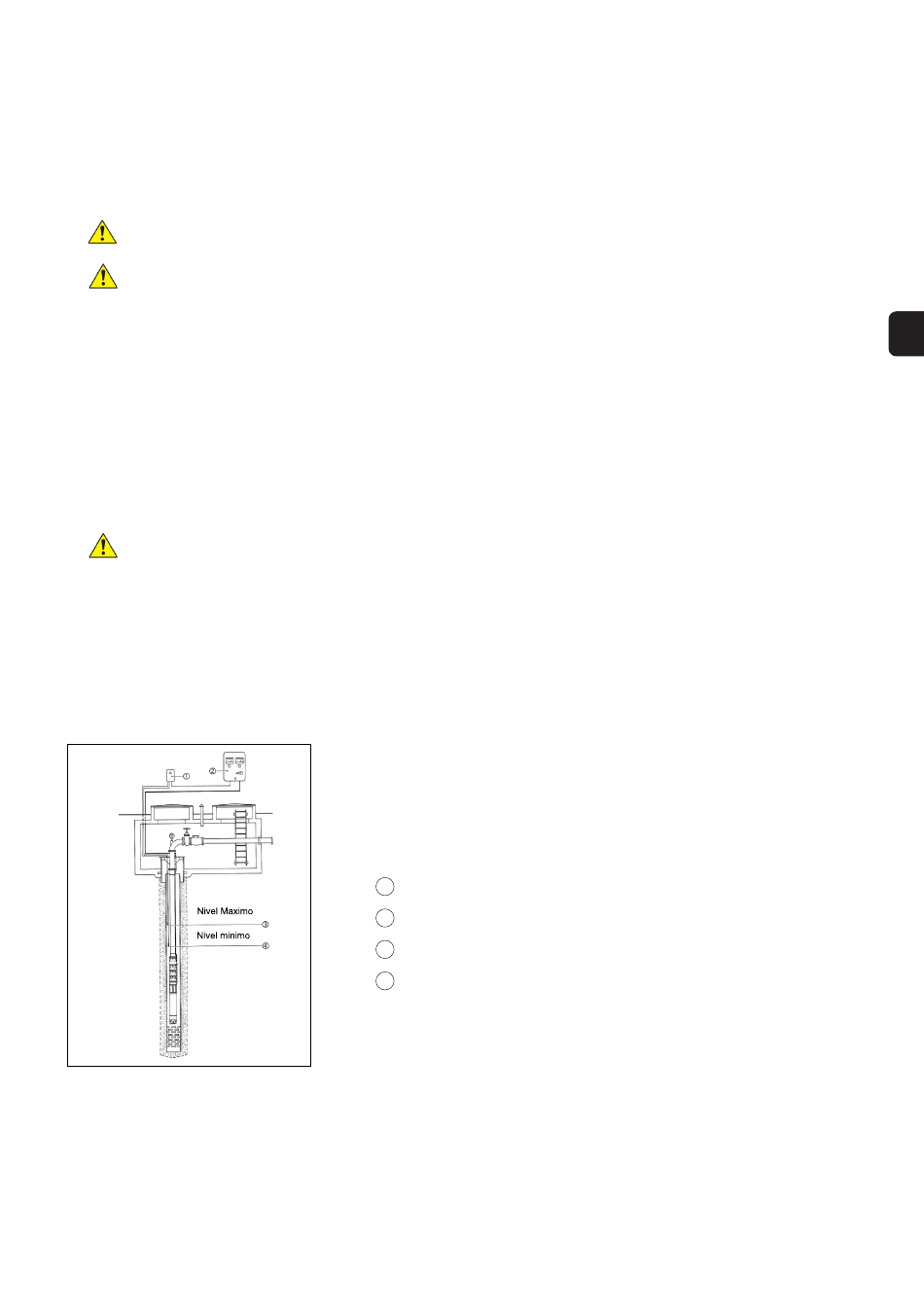

Pozo de profundidad.
Cerciorarse que el motor quede separado del fondo del pozo por lo menos 2-3 metros.
Los filtros de succión del pozo deben estar siempre por debajo de la posición ocupada por el
motor, garantizando así una correcta refrigeración.
Controlar eventuales variaciones del nivel dinámico del pozo, ya sea por descenso estacional de
la capa o bien por excesiva potencialidad de la bomba respecto a las caracteríticas dinámicas del
pozo mismo.
1
Dispositivo de seguridad contra funcionamento en seco
2 Cuadro eléctrico
3
Sonda eléctrica para nivel màximo
4
Sonda eléctrica para nivel mínimo
E
