ASSEMBLAGE ET INSTALLATION

5
Ne pas disperser le matériel d'emballage. Se conformer aux normes de récupération et antipollution en vigueur.
ATTENTION Avant de descendre le groupe dans le puits ou dans la cuve, enlever du groupe toutes les étiquettes autocollantes et toute
trace de ruban adhésif et de crayon-feutre. Au cours de ces opérations, éviter avec soin d'érafler la surface extérieure du
produit. Un respect rigoureux des instructions susmentionnées permet d'obtenir une augmentation considérable de la résistance
à la corrosion du produit.
5.1 Contrôles préliminaires:
ATTENTION Toujours vérifier que les rotors du moteur et de la pompe tournent librement et que les moteurs de grandeur 6
÷ 14 CS-R / 6 ÷ 10 PM-R sont complètement remplis de liquide, au moyen des opérations ci-dessous.
Groupe assemblé:
F
1) ancrer le groupe électropompe à la verticale en s'assurant de sa stabilité;
2) enlever la crépine et dévisser le filtre, ou il j a, du support d'aspiration;
3) à l'aide d'un tournevis intervenir sur la partie moletée du joint à travers l'orifice du logement du filtre pour vérifier qu'il tourne librement. Si l'orifice
du logement du filtre n'est pas présent, agir sur le joint avec un outil en forme d'arbre moteur ou d'un tournevis sur la première roue en prenant
soin de ne pas l'ébrécher.
4) revisser le filtre;
5) pour les moteurs 6 ÷ 14 CS-R / 6 ÷ 10 PM-R, dévisser le bouchon de remplissage de liquide du moteur (à tête cylindrique et hexagone
encastré) ; dévisser la sonde de température si elle est présente à la place du bouchon ;
6) vérifier le remplissage et si nécessaire ajouter de l'eau douce propre ou un mélange (voir concentrations au paragraphe «Caractéristiques
techniques et de fonctionnement»).
7) revisser le bouchon;
8) remonter la crépine.
La crépine est fournie avec les ailettes disposées de manière à fermer les rainures du support d'aspiration.
Selon le nombre de câbles et leur section, les ailettes doivent être pliées le long des empreintes étudiées sur ces variables.
Attention à ne pas enlever les ailettes : le bord coupant pourrait endommager la gaine des câbles !
Groupe non assemblé:
1) ancrer le moteur à la verticale en s'assurant de sa stabilité; protéger l'extrémité de l'arbre moteur et à l'aide d'une pince vérifier que
le rotor tourne librement;
2) effectuer les opérations 5, 6 et 7 du paragraphe précédent:
3) la pompe étant à l'horizontale, agir avec un tournevis dans la partie cannelée de l'accouplement pour vérifier qu'il tourne librement, en faisant
attention à ne pas endommager la denture.
5.2 Caractéristiques de l'installation: ATTENTION
Pour toute installation s'assurer que la pression à l'aspiration et le niveau dynamique minimum de l'eau permettent de:
- remplir les conditions NPSH de la pompe (voir documentation technique spécifique);
- éviter l'aspiration d'air et la formation d'une turbulence.
- prévoir une vanne sur le conduit de refoulement.
Si nécessaire prévoir des détecteurs de niveau minimum.
Bâche.
L'installation correcte prévoit le groupe monté avec cloche. Dans le cas de montage horizontal, voir les limitations imposées pour les booster.
Booster.
S'assurer que la disposition des conduites de l'installation et des décharges d'air permet d'éliminer les poches d'air.
Si le groupe est installé à l'horizontale, dans les périodes d'inactivité le moteur doit toujours être immergé dans l'eau. Dans le cas contraire vérifier
que son remplissage est total (voir procédure dans le chapitre 5.1 «Contrôles préliminaires»).
La pression d'aspiration ne doit pas être supérieure à 10 bar.
La température du milieu d'installation du booster ne peut pas être inférieure à 0 °C car, en cas de vidage du booster, des zones d'accumulation de
l'eau peuvent se former entraînant un risque de dommage et oxydation du groupe.
Les moteurs 4" ne sont pas propres pour une installation booster.
28

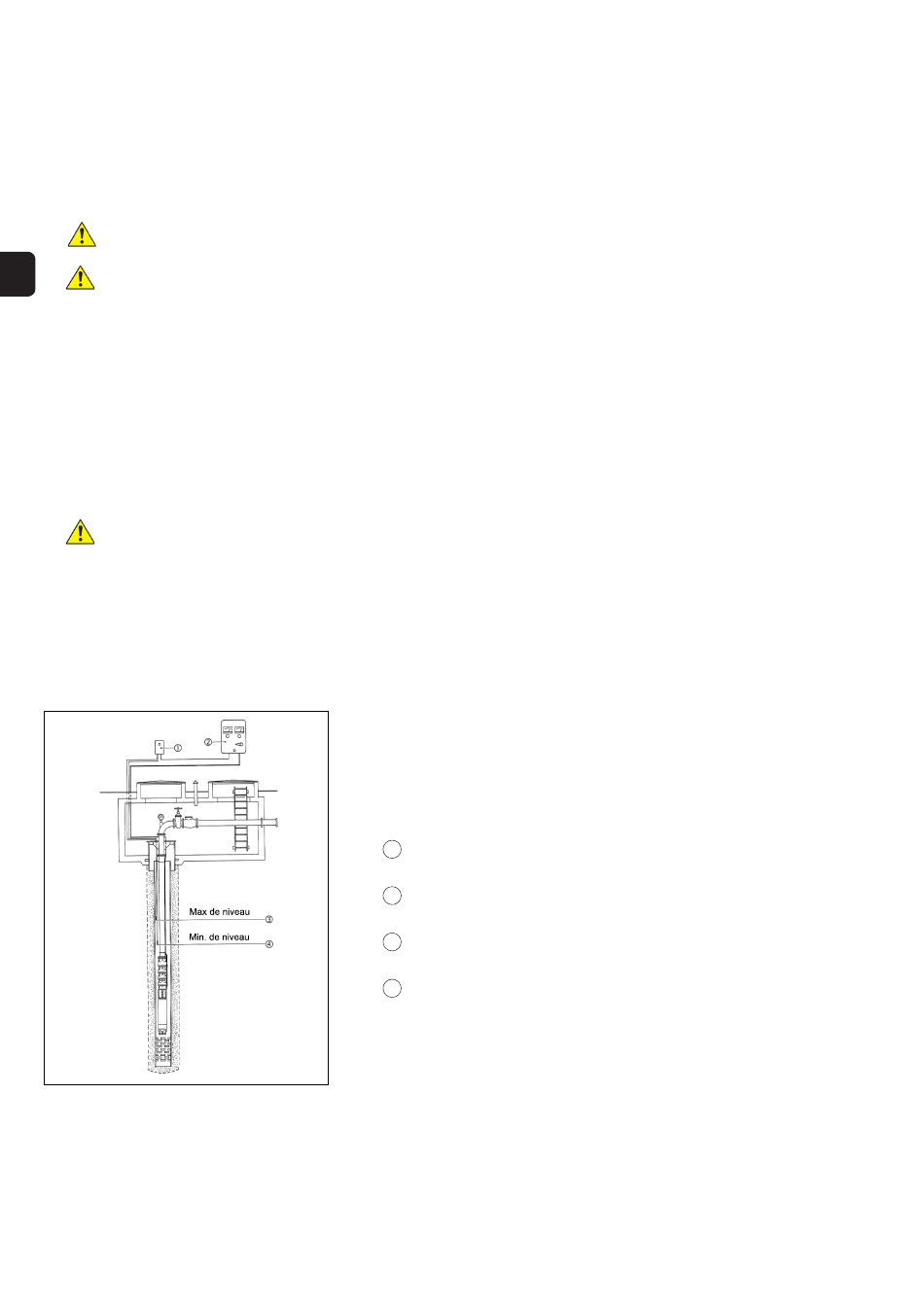

Puits et forage.
S'assurer que le moteur est positionné à au moins à 2-3 mètres du fond du puit.
Le crepinage du puits doivent toujours se trouver au-dessous de la position occupée par le
moteur, pour garantir un refroidissement correct.
Vérifier les variations de niveau dynamique du puits, soit l'abaissement saisonnier de la
nappe, soit l'excès de puissance de la pompe par rapport aux caractéristiques dynamiques
du puits.
1
Dispositif complet pour défaut d'eau
2 Appareillage électrique
3
Sondes électriques au max de niveau
4
Sondes électrique au min. de niveau
