Pompe immerse verticali
Vertical submerged pumps (sump pumps)
Vertikale Tauchpumpen
Pompes immergées verticales
Вертикальные погружные насосы
VAL, SC
ISTRUZIONI ORIGINALI PER L'USO
OPERATING INSTRUCTIONS
BETRIEBSANLEITUNG
INSTRUCTIONS POUR L'UTILISATION
àÌÒÚÛ͈ËË ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË
Pagina
2
Page
7
Seite
12
Deutsch
Page
17
Français
ëÚ.
22
êÛÒÒÍËÈ
Italiano
English
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Calpeda VAL series
Inhaltszusammenfassung für Calpeda VAL series

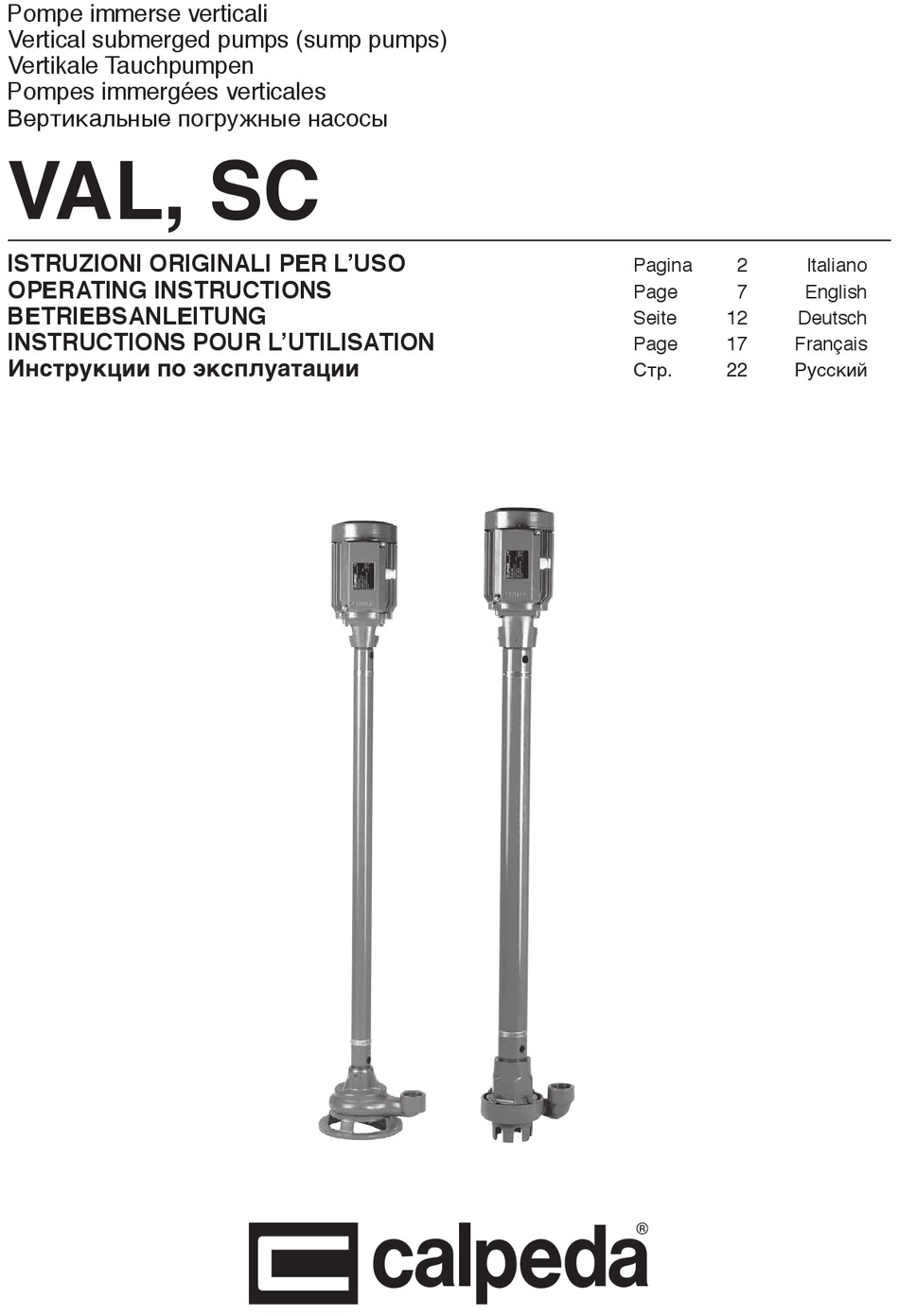

- Seite 1 Pompe immerse verticali Vertical submerged pumps (sump pumps) Vertikale Tauchpumpen Pompes immergées verticales Вертикальные погружные насосы VAL, SC ISTRUZIONI ORIGINALI PER L’USO Pagina Italiano OPERATING INSTRUCTIONS Page English BETRIEBSANLEITUNG Seite Deutsch INSTRUCTIONS POUR L’UTILISATION Page Français àÌÒÚÛ͈ËË ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË ëÚ. êÛÒÒÍËÈ...
-
