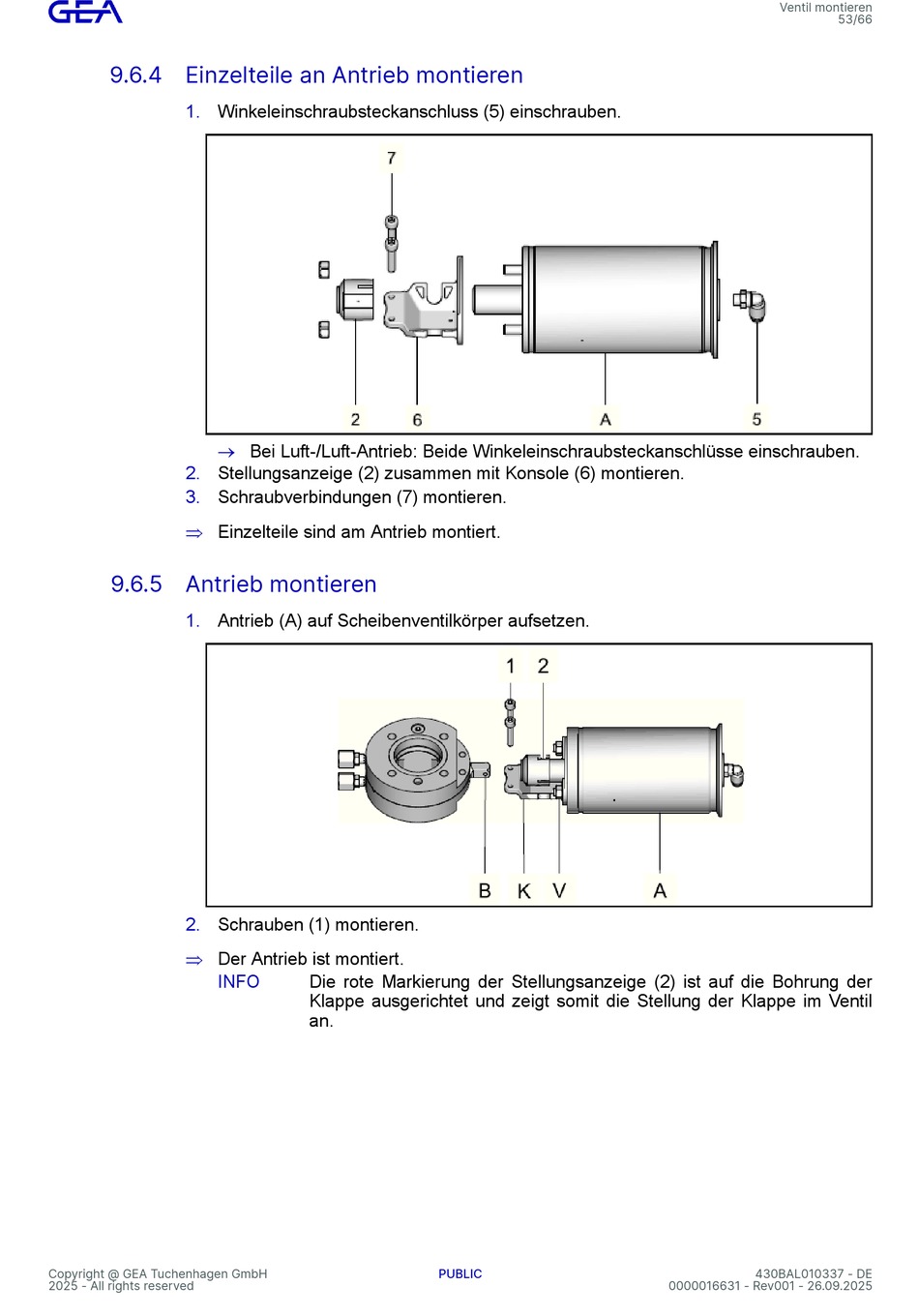

9.6.4 Einzelteile an Antrieb montieren

1. Winkeleinschraubsteckanschluss (5) einschrauben.
®
2. Stellungsanzeige (2) zusammen mit Konsole (6) montieren.
3. Schraubverbindungen (7) montieren.
Þ
Einzelteile sind am Antrieb montiert.

9.6.5 Antrieb montieren

1. Antrieb (A) auf Scheibenventilkörper aufsetzen.
2. Schrauben (1) montieren.
Þ
Der Antrieb ist montiert.
INFO
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved
Bei Luft-/Luft-Antrieb: Beide Winkeleinschraubsteckanschlüsse einschrauben.
Die rote Markierung der Stellungsanzeige (2) ist auf die Bohrung der
Klappe ausgerichtet und zeigt somit die Stellung der Klappe im Ventil
an.
