3.1.1.3

Scheibenventilkörper ohne Antrieb

Scheibenventilausführung für fest verrohrte Leitungssysteme.

3.1.1.4

Handbetätigung H

Die Handbetätigung steht in verschiedenen Varianten zur Verfügung.

Standardausführung der Handbetätigung

Position Benennung

3.1.2.1

Die oberhalb des Kolbens einströmende Druckluft führt zu einer Abwärtsbewegung des

Kolbens, die Klappe des Scheibenventils öffnet sich. Wird die Luftzufuhr abgeschaltet,

schließt das Ventil automatisch durch Federkraft.

Die Hubbewegung des Kolbens wird in eine Drehbewegung der Welle umgesetzt. Der

Hubweg des Kolbens ist so begrenzt, dass die Welle je Hub eine 90°-Drehbewegung

ausführt. Diese Drehbewegung entspricht genau dem benötigten Drehwinkel zum Öff-

nen und Schließen der Klappe des Leckagescheibenventils.

1 - Standard

3 - Optional - elektrische Rückmeldung dop-

pelt

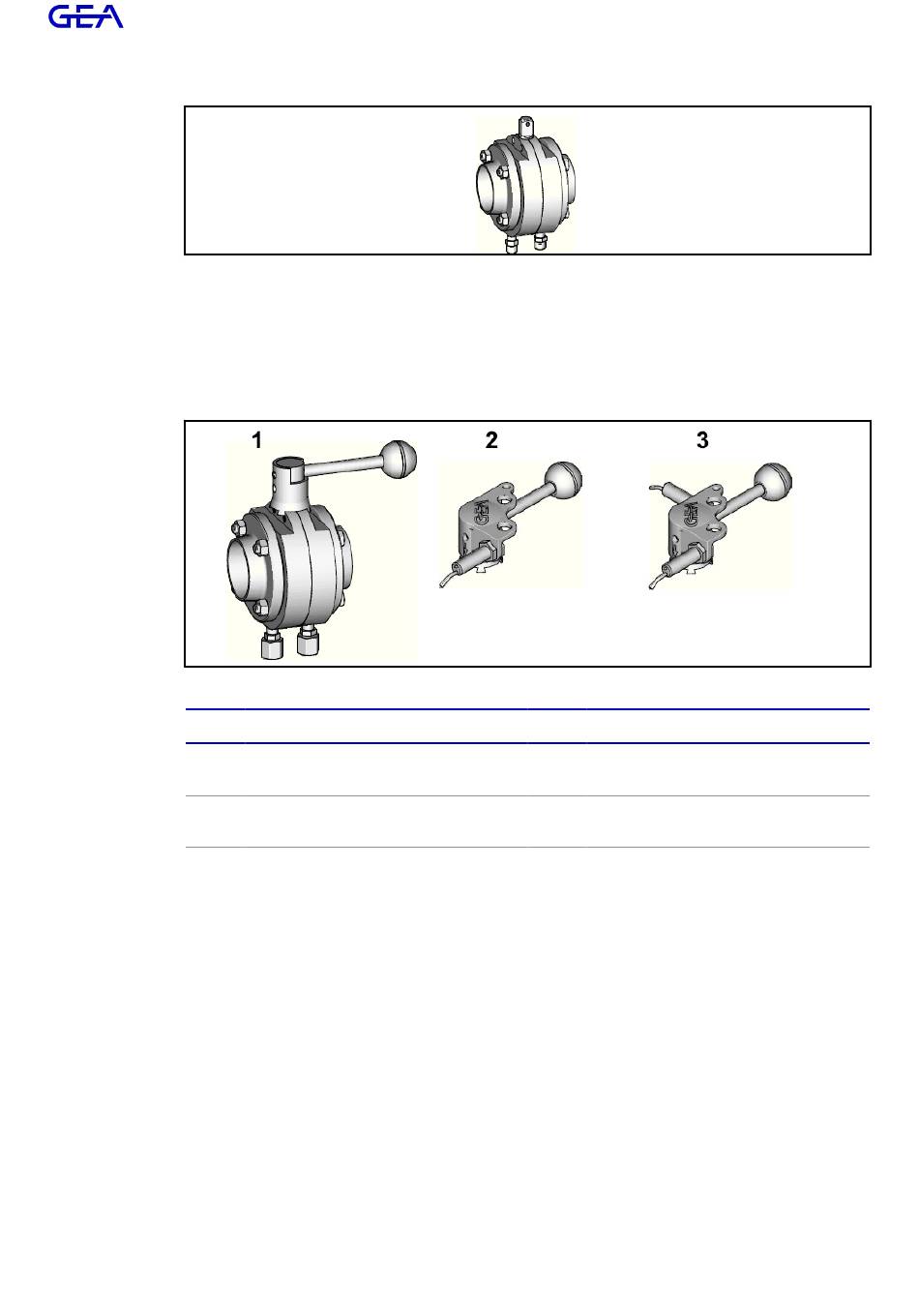

Abbildung 3-3 - Aufbau des Scheibenventilkörpers ohne Antrieb

Abbildung 3-4 - Aufbau der Standardausführung der Handbetätigung

Position Benennung

2 - Optional - elektrische Rückmeldung ein-

fach

PUBLIC

Aufbau und Funktion

23/66

430BAL010337 - DE

0000016631 - Rev001 - 26.09.2025
