Spannungsführende Bauteile
Elektrischer Schlag kann zu schweren Verletzungen oder Tod führen.
●
●
Explosive Gase oder Stäube
Eine Explosion kann zu schweren Verletzungen oder Tod führen.
●
Voraussetzungen
●
1. Steuerkopf anschließen gemäß des Anschlussplans und den Hinweisen in der
entsprechenden Betriebsanleitung für Steuerköpfe T.VIS.
Þ
Steuerkopf ist angeschlossen.
INFO

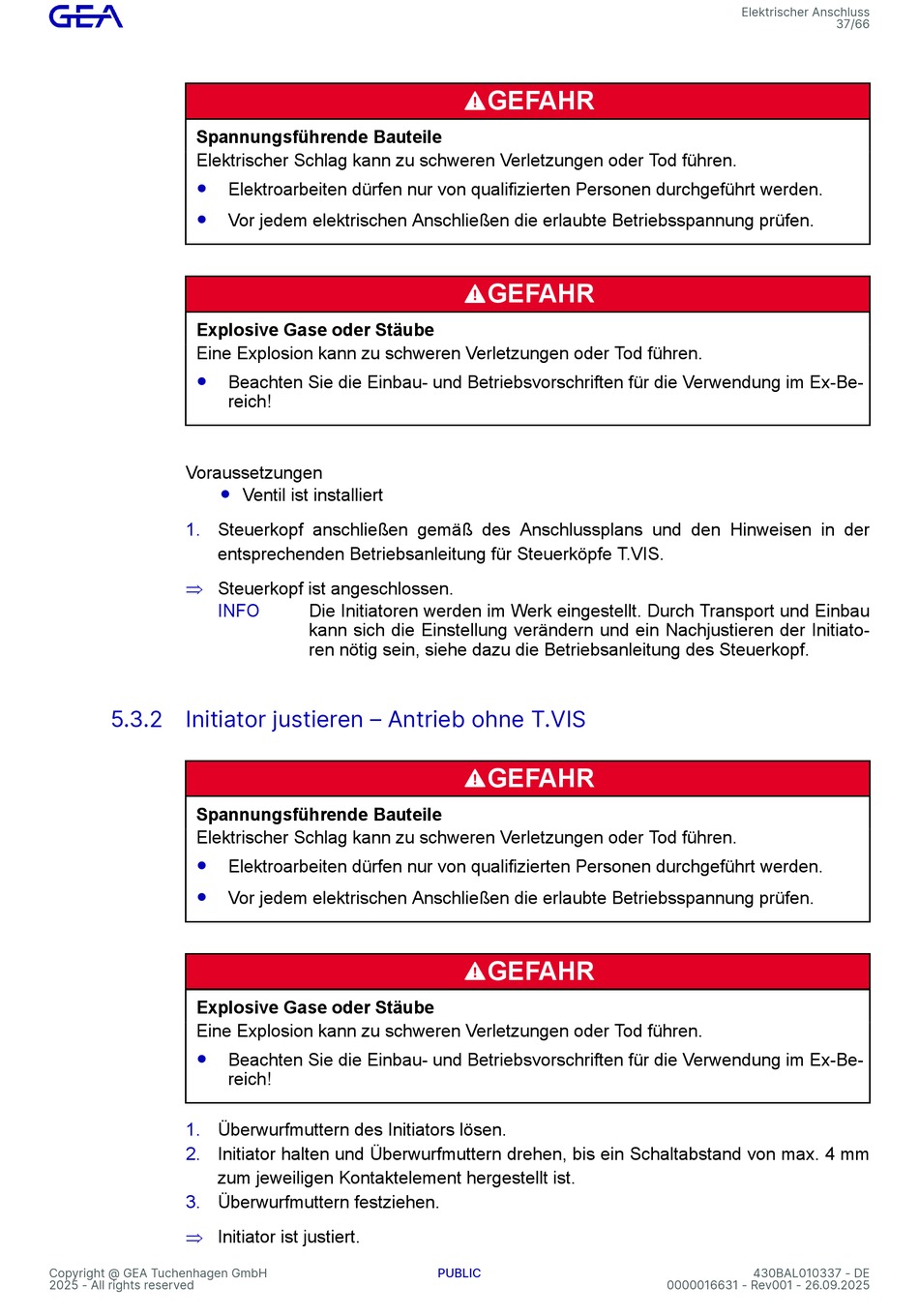

5.3.2 Initiator justieren – Antrieb ohne T.VIS
Spannungsführende Bauteile
Elektrischer Schlag kann zu schweren Verletzungen oder Tod führen.
●
●
Explosive Gase oder Stäube
Eine Explosion kann zu schweren Verletzungen oder Tod führen.
●
1. Überwurfmuttern des Initiators lösen.
2. Initiator halten und Überwurfmuttern drehen, bis ein Schaltabstand von max. 4 mm
zum jeweiligen Kontaktelement hergestellt ist.
3. Überwurfmuttern festziehen.
Þ
Initiator ist justiert.
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved
Elektroarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.
Vor jedem elektrischen Anschließen die erlaubte Betriebsspannung prüfen.
Beachten Sie die Einbau- und Betriebsvorschriften für die Verwendung im Ex-Be-
reich!
Ventil ist installiert
Die Initiatoren werden im Werk eingestellt. Durch Transport und Einbau
kann sich die Einstellung verändern und ein Nachjustieren der Initiato-
ren nötig sein, siehe dazu die Betriebsanleitung des Steuerkopf.
Elektroarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.
Vor jedem elektrischen Anschließen die erlaubte Betriebsspannung prüfen.
Beachten Sie die Einbau- und Betriebsvorschriften für die Verwendung im Ex-Be-
reich!
GEFAHR
GEFAHR
GEFAHR
GEFAHR
