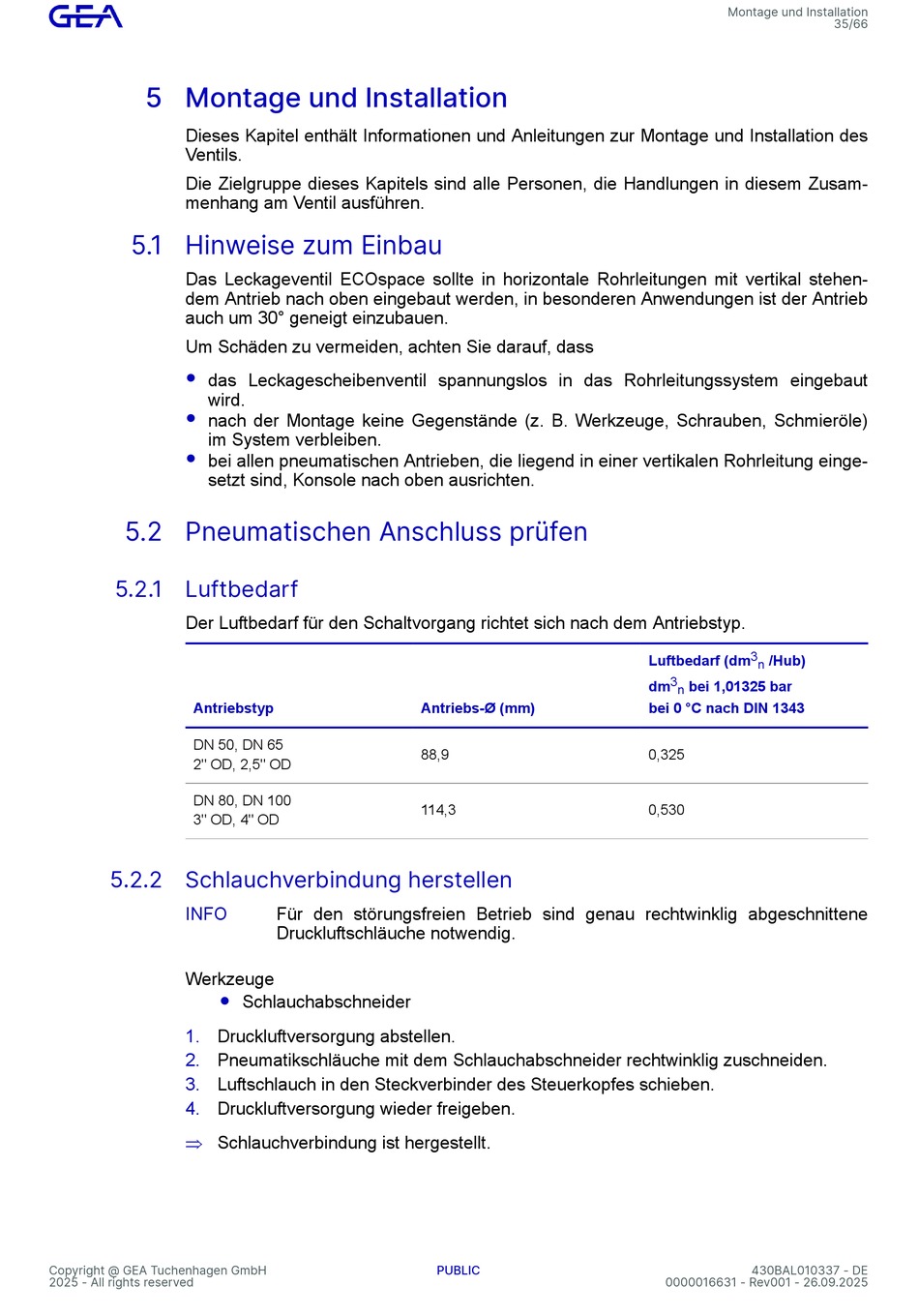

5 Montage und Installation

Dieses Kapitel enthält Informationen und Anleitungen zur Montage und Installation des
Ventils.
Die Zielgruppe dieses Kapitels sind alle Personen, die Handlungen in diesem Zusam-
menhang am Ventil ausführen.

5.1 Hinweise zum Einbau

Das Leckageventil ECOspace sollte in horizontale Rohrleitungen mit vertikal stehen-
dem Antrieb nach oben eingebaut werden, in besonderen Anwendungen ist der Antrieb
auch um 30° geneigt einzubauen.
Um Schäden zu vermeiden, achten Sie darauf, dass
●
das Leckagescheibenventil spannungslos in das Rohrleitungssystem eingebaut
wird.
●
nach der Montage keine Gegenstände (z. B. Werkzeuge, Schrauben, Schmieröle)
im System verbleiben.
●
bei allen pneumatischen Antrieben, die liegend in einer vertikalen Rohrleitung einge-
setzt sind, Konsole nach oben ausrichten.
5.2 Pneumatischen Anschluss prüfen

5.2.1 Luftbedarf

Der Luftbedarf für den Schaltvorgang richtet sich nach dem Antriebstyp.
Antriebstyp
DN 50, DN 65
2" OD, 2,5" OD
DN 80, DN 100
3" OD, 4" OD

5.2.2 Schlauchverbindung herstellen

INFO
Werkzeuge
●
1. Druckluftversorgung abstellen.
2. Pneumatikschläuche mit dem Schlauchabschneider rechtwinklig zuschneiden.
3. Luftschlauch in den Steckverbinder des Steuerkopfes schieben.
4. Druckluftversorgung wieder freigeben.
Þ
Schlauchverbindung ist hergestellt.
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved
Für den störungsfreien Betrieb sind genau rechtwinklig abgeschnittene
Druckluftschläuche notwendig.
Schlauchabschneider
Antriebs-Ø (mm)
88,9
114,3
PUBLIC
Montage und Installation
3
Luftbedarf (dm /Hub)
n
3
dm bei 1,01325 bar
n
bei 0 °C nach DIN 1343
0,325
0,530
430BAL010337 - DE
0000016631 - Rev001 - 26.09.2025
35/66
