Aufbau und Funktion

26/66

3.1.2.5

Ventilbaugruppe ohne Antrieb

Position Benennung

Das Leckagescheibenventil dient zur Medientrennung. Die Ventilklappe (1) als Ab-

sperrelement wird zwischen zwei miteinander verschraubten Flanschen (2, 3) über

Gleitlager (5) gelagert. Die Ventilstellungen sind AUF / ZU.

Bei Stellung ZU können zwei Medien sicher voneinander getrennt werden. Der Lecka-

geinnenraum ist in diesem Fall zur Atmosphäre geöffnet. Das beim Umschalten einge-

spannte Medium kann drucklos ablaufen (7).

Bei Stellung AUF (maximaler Durchfluss) ist der Leckageraum zur Atmosphäre ver-

schlossen. Die Abdichtung des Leckageinnenraums erfolgt durch die Radialdichtung

(6) am kurzen Schaft der Ventilklappe.

INFO

430BAL010337 - DE

0000016631 - Rev001 - 26.09.2025

1 - Ventilklappe

3 - Flansch

5 - Gleitlager

7 - Leckageanschlüsse

Die Bohrung (B) im Vierkant dient als Stellungsanzeige der Ventilklappe.

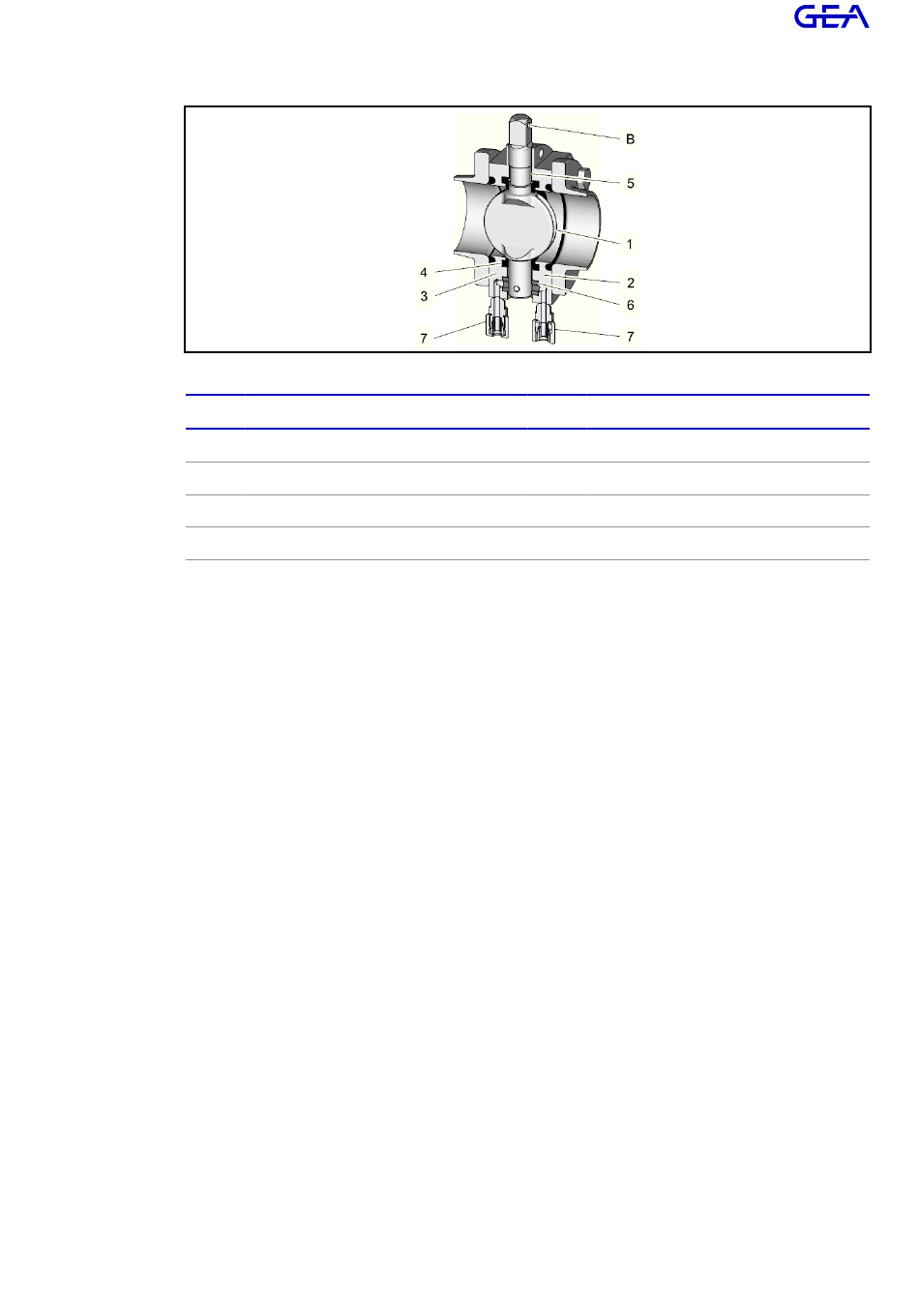

Abbildung 3-8 - Ventilbaugruppe ohne Antrieb

Position Benennung

2 - Flansch

4 - Klappendichtung

6 - Radialdichtung

B - Bohrung am Vierkant
