Ventil demontieren
48/66

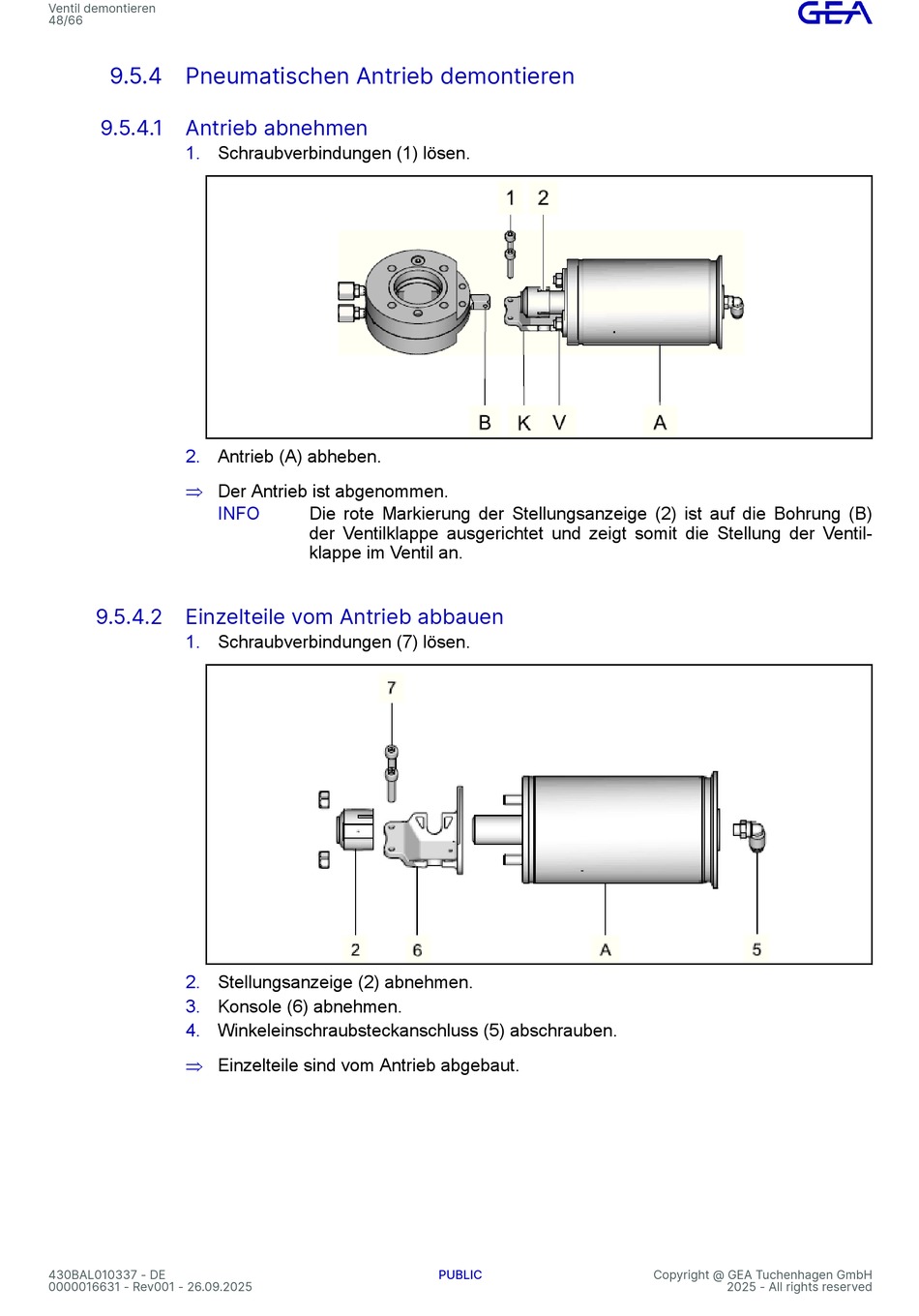

9.5.4 Pneumatischen Antrieb demontieren

9.5.4.1

Antrieb abnehmen

1. Schraubverbindungen (1) lösen.
2. Antrieb (A) abheben.
Þ
Der Antrieb ist abgenommen.
INFO
9.5.4.2

Einzelteile vom Antrieb abbauen

1. Schraubverbindungen (7) lösen.
2. Stellungsanzeige (2) abnehmen.
3. Konsole (6) abnehmen.
4. Winkeleinschraubsteckanschluss (5) abschrauben.
Þ
Einzelteile sind vom Antrieb abgebaut.
430BAL010337 - DE
0000016631 - Rev001 - 26.09.2025
Die rote Markierung der Stellungsanzeige (2) ist auf die Bohrung (B)
der Ventilklappe ausgerichtet und zeigt somit die Stellung der Ventil-
klappe im Ventil an.
