Nachrüstung eines Näherungsinitiatorhalters

38/66

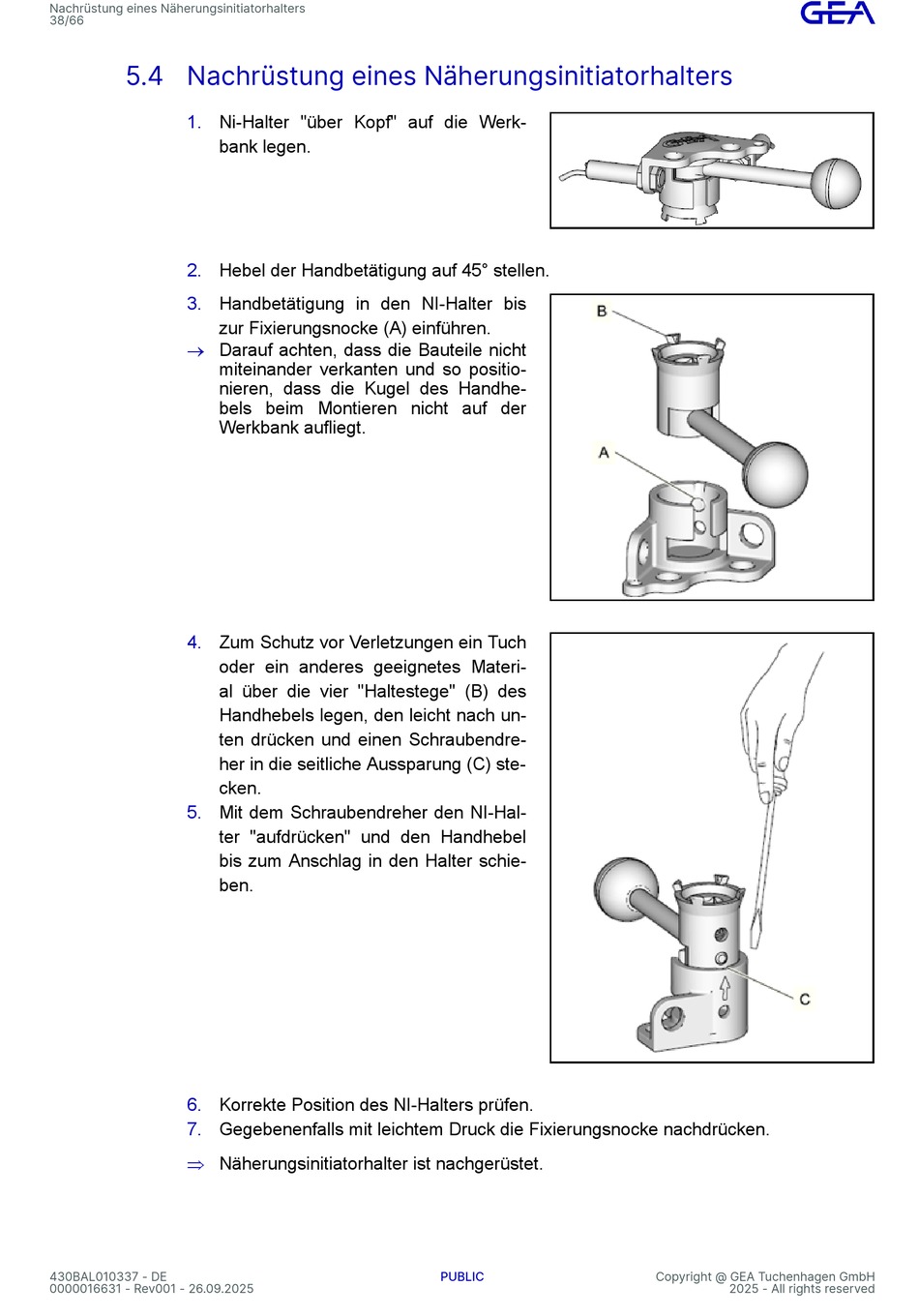

5.4 Nachrüstung eines Näherungsinitiatorhalters

Ni-Halter "über Kopf" auf die Werk-

bank legen.

Hebel der Handbetätigung auf 45° stellen.

Handbetätigung in den NI-Halter bis

zur Fixierungsnocke (A) einführen.

Darauf achten, dass die Bauteile nicht

miteinander verkanten und so positio-

nieren, dass die Kugel des Handhe-

bels beim Montieren nicht auf der

Werkbank aufliegt.

Zum Schutz vor Verletzungen ein Tuch

oder ein anderes geeignetes Materi-

al über die vier "Haltestege" (B) des

Handhebels legen, den leicht nach un-

ten drücken und einen Schraubendre-

her in die seitliche Aussparung (C) ste-

cken.

Mit dem Schraubendreher den NI-Hal-

ter "aufdrücken" und den Handhebel

bis zum Anschlag in den Halter schie-

ben.

Korrekte Position des NI-Halters prüfen.

Gegebenenfalls mit leichtem Druck die Fixierungsnocke nachdrücken.

Näherungsinitiatorhalter ist nachgerüstet.

430BAL010337 - DE

0000016631 - Rev001 - 26.09.2025
