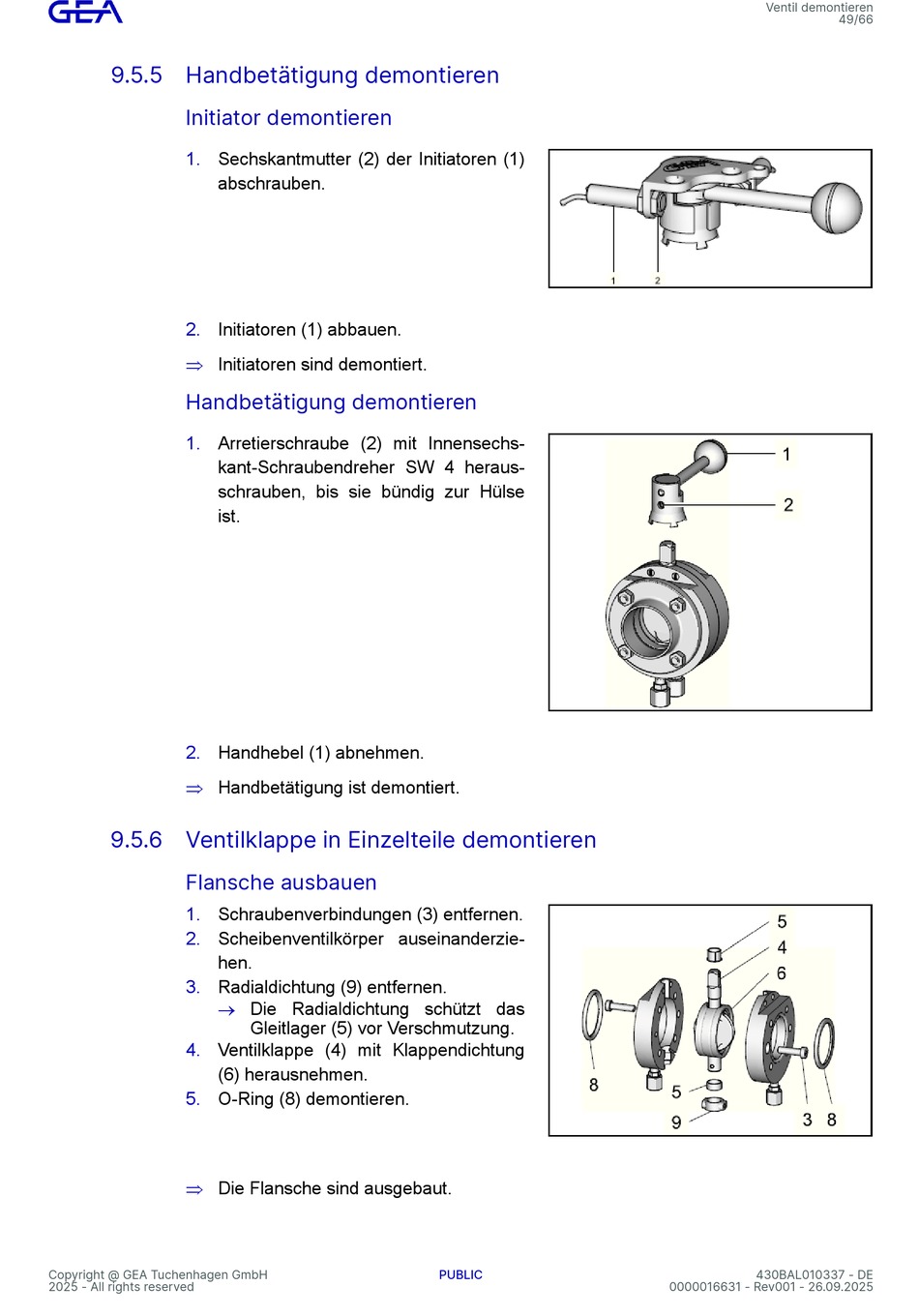

9.5.5 Handbetätigung demontieren
Initiator demontieren
1. Sechskantmutter (2) der Initiatoren (1)
abschrauben.
2. Initiatoren (1) abbauen.
Þ
Initiatoren sind demontiert.
Handbetätigung demontieren
1. Arretierschraube (2) mit Innensechs-
kant-Schraubendreher SW 4 heraus-
schrauben, bis sie bündig zur Hülse
ist.
2. Handhebel (1) abnehmen.
Þ
Handbetätigung ist demontiert.

9.5.6 Ventilklappe in Einzelteile demontieren

Flansche ausbauen
1. Schraubenverbindungen (3) entfernen.
2. Scheibenventilkörper auseinanderzie-
hen.
3. Radialdichtung (9) entfernen.
®
4. Ventilklappe (4) mit Klappendichtung
(6) herausnehmen.
5. O-Ring (8) demontieren.
Þ
Die Flansche sind ausgebaut.
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved
Die Radialdichtung schützt das
Gleitlager (5) vor Verschmutzung.
