Instandhaltung
Ventil demontieren

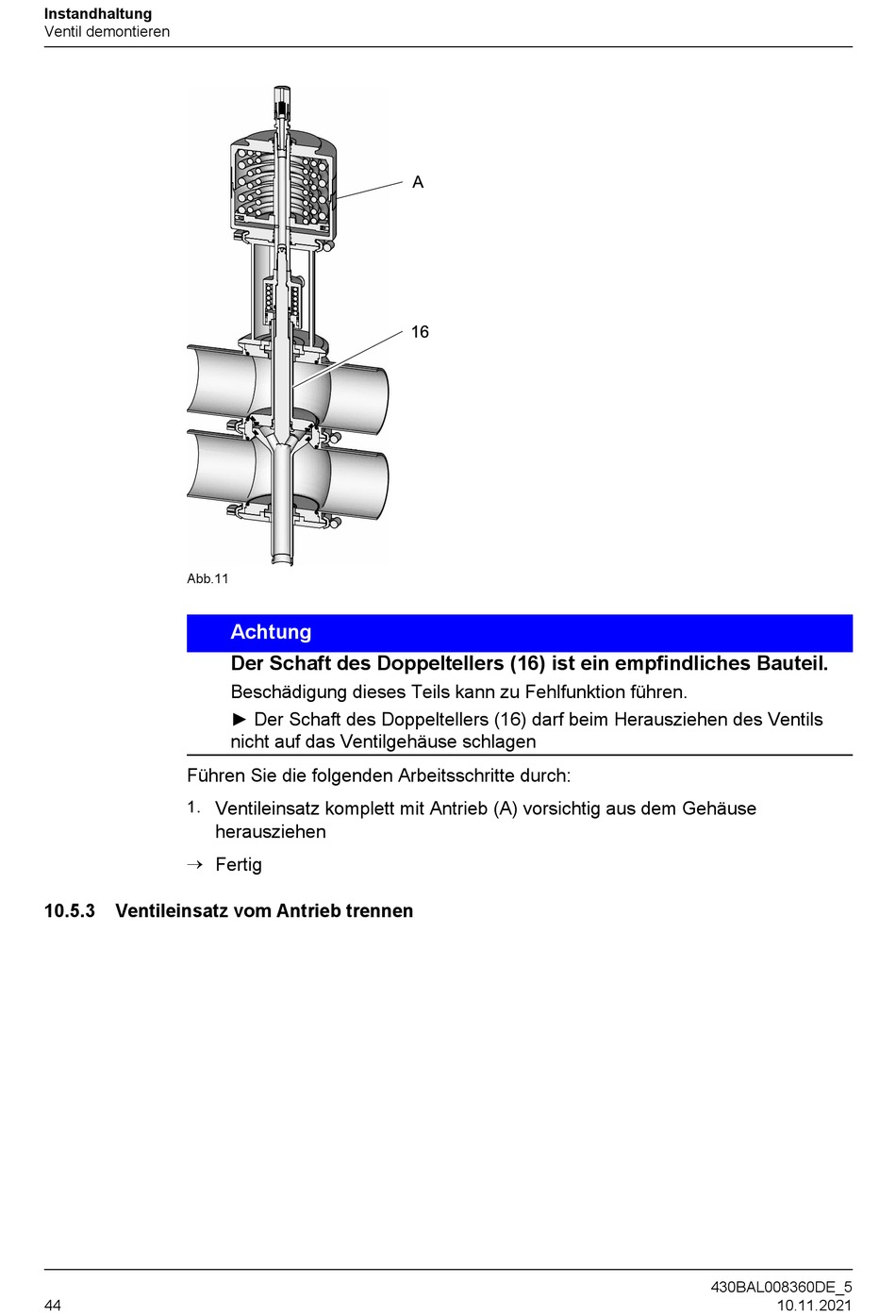

Abb.11
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
10.5.3

Ventileinsatz vom Antrieb trennen

44
Achtung
Der Schaft des Doppeltellers (16) ist ein empfindliches Bauteil.
Beschädigung dieses Teils kann zu Fehlfunktion führen.
► Der Schaft des Doppeltellers (16) darf beim Herausziehen des Ventils
nicht auf das Ventilgehäuse schlagen
Ventileinsatz komplett mit Antrieb (A) vorsichtig aus dem Gehäuse
herausziehen
Fertig
430BAL008360DE_5
10.11.2021
